Manual do usuário SIPLACE Série HF 6 Manuseio dos componentes Versão de software SR.50x.xx Edição 01/2006 PT 6.2 Dados técnicos do alimentadores S 261 6.2.13 Aliment ador de fi t a 72 mm S Fig. 6.2 - 13 Alimentador de fi…
6 Manuseio dos componentes Manual do usuário SIPLACE Série HF
6.2 Dados técnicos do alimentadores S Versão de software SR.50x.xx Edição 01/2006 PT
260
6.2.12 Alimentador de fita 56 mm S DP para bolsas fundas

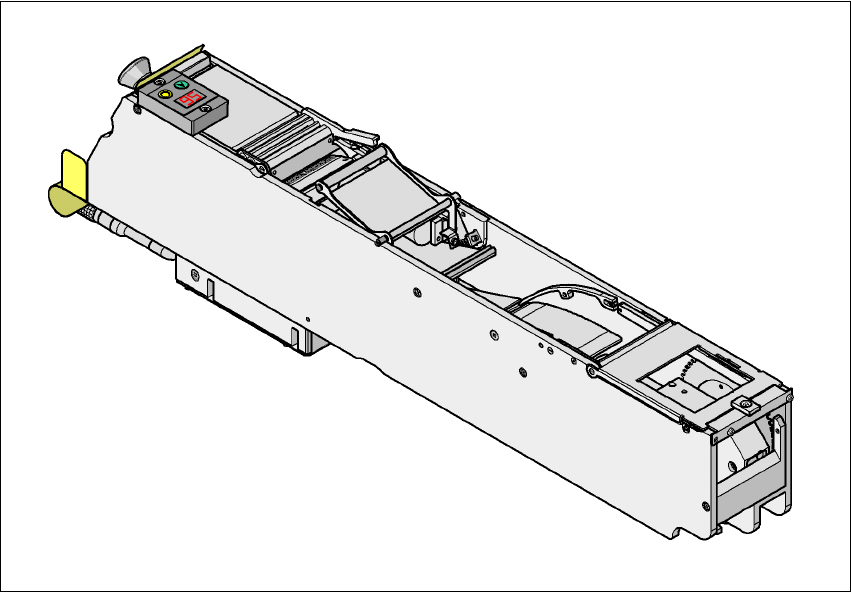

Fig. 6.2 - 12 Alimentador de fita 56 mm S DP para bolsas fundas
Número do artigo 00141195-xx 6
Largura 66,6 mm 6
Pistas por alimentador 1 6
Localidades dos alimentadores ocupadas 2,5 6
Número máximo de alimentadores 4 x 6 6
Altura da fita até 25 mm 6
Espaçamento do transporte de 4 mm até 68 mm em passos de 4 mm 6
Manual do usuário SIPLACE Série HF 6 Manuseio dos componentes
Versão de software SR.50x.xx Edição 01/2006 PT 6.2 Dados técnicos do alimentadores S
261
6.2.13 Alimentador de fita 72 mm S
Fig. 6.2 - 13 Alimentador de fita 72 mm S
Número do artigo 00141097-xx 6
Largura 82,6 mm 6
Pistas por alimentador 1 6
Localidades dos alimentadores ocupadas 3 6
Número máximo de alimentadores 4 x 5 6
Armazém de componentes com bobinas de 7" aprox. 2.000 unidades 6
Espaçamento do transporte de 4 até 80 mm em passos de 4 mm 6
6 Manuseio dos componentes Manual do usuário SIPLACE Série HF
6.2 Dados técnicos do alimentadores S Versão de software SR.50x.xx Edição 01/2006 PT
262
6.2.14 Alimentador de fita 88 mm S
Fig. 6.2 - 14 Alimentador de fita 88 mm S
Número do artigo 00141070-xx 6
Largura 98,6 mm 6
Pistas por alimentador 1 6
Localidades dos alimentadores ocupadas 3,5 6
Número máximo de alimentadores 4 x 4 6
Armazém de componentes com bobinas de 7" aprox. 2.000 unidades 6
Espaçamento do transporte de 4 até 96 mm em passos de 4 mm 6
