6.2.14 Alimentador de fita 88 mm S

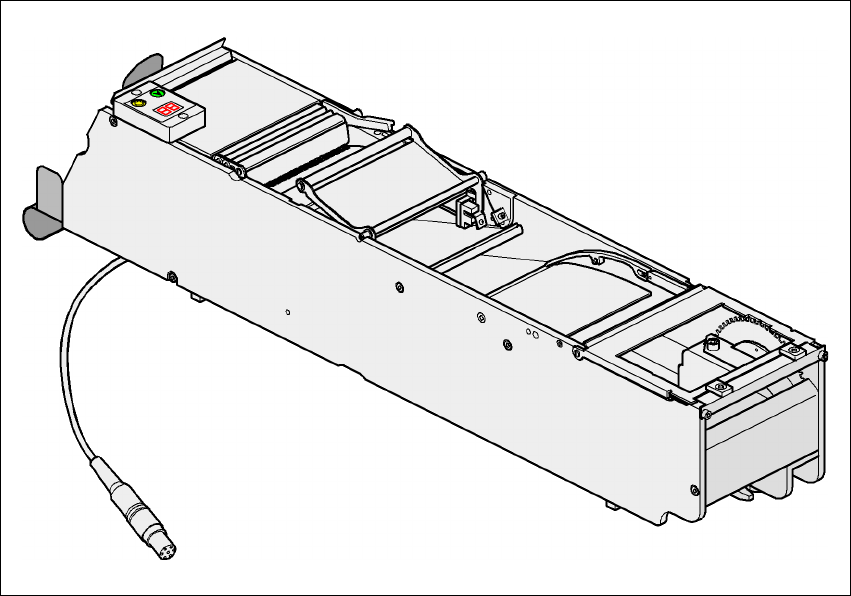

Fig. 6.2 - 14 Alimentador de fita 88 mm S
Número do artigo 00141070-xx 6
Largura 98,6 mm 6
Pistas por alimentador 1 6
Localidades dos alimentadores ocupadas 3,5 6
Número máximo de alimentadores 4 x 4 6
Armazém de componentes com bobinas de 7" aprox. 2.000 unidades 6
Espaçamento do transporte de 4 até 96 mm em passos de 4 mm 6
Manual do usuário SIPLACE Série HF 6 Manuseio dos componentes
Versão de software SR.50x.xx Edição 01/2006 PT 6.2 Dados técnicos do alimentadores S
263
6.2.15 Alimentador longitudinal por vibração, tipo 3
Fig. 6.2 - 15 Alimentador longitudinal por vibração, tipo 3
Número do artigo 00142031-xx 6
Largura 28 mm 6
Pistas por alimentador 1, 2, 3 ou 6 6
Localidades ocupadas 1 6
Número máximo de alimentadores 4 x 15 6
Reserva de componentes Por carregador de barras máx. 150 peças, 6
segundo o comprimento do componente 6
Dados específicos para carregador de barras 9,5 mm de largura / 3 peças 6
15 mm de largura / 2 peças 6
> 15 mm de largura / 1 peça 6
30 mm de largura / 1 peça 6
Tempo de vibração Com SIPLACE Pro regulável de 400 até
mais de 1.000 mseg 6
6 Manuseio dos componentes Manual do usuário SIPLACE Série HF
6.2 Dados técnicos do alimentadores S Versão de software SR.50x.xx Edição 01/2006 PT
264
6.2.16 Alimentador Bulkcase
6
Fig. 6.2 - 16 Alimentador Bulkcase
Número do artigo 00142318-xx 6
Largura 29 mm 6
Pistas por alimentador 2 6
Localidades dos alimentadores ocupadas 1 6
Número máximo de alimentadores 4 x 15 6
Reserva de componentes até 50.000 unidades 6
Calhas de alimentação 0402 / 0,35 mm de altura Art. nº. 00142319-xx 6
0402 / 0,5 mm de altura Art. nº. 00142320-xx 6
0603 / 0,45 mm de altura Art. nº. 00142321-xx 6
0603 / 0,80 mm de altura Art. nº. 00142322-xx 6
0805 / 0,45 mm de altura Art. nº. 00142323-xx 6
0805 / 0,60 mm de altura Art. nº. 00142324-xx 6
0805 / 0,85 mm de altura Art. nº. 00142325-xx 6
0805 / 1,25 mm de altura Art. nº. 00142326-xx 6
Micro-Melf / 1,05 ± 0,05 mm Artigo nº 00142327-xx6
Mini-Melf / 1,40 ± 0,1 mm Artigo nº 00142328-xx6
Duração do impulso < 60 ms 6
