Manual do usuário SIPLACE Série HF 6 Manuseio dos componentes
Versão de software SR.50x.xx Edição 01/2006 PT 6.3 Carro de componentes
271
6.3 Carro de componentes
Nas máquinas automáticas SIPLACE da Série HF podem ser aproximados até quatro carros de
componentes. A numeração das localidades vem referida na gravura a seguir.
6

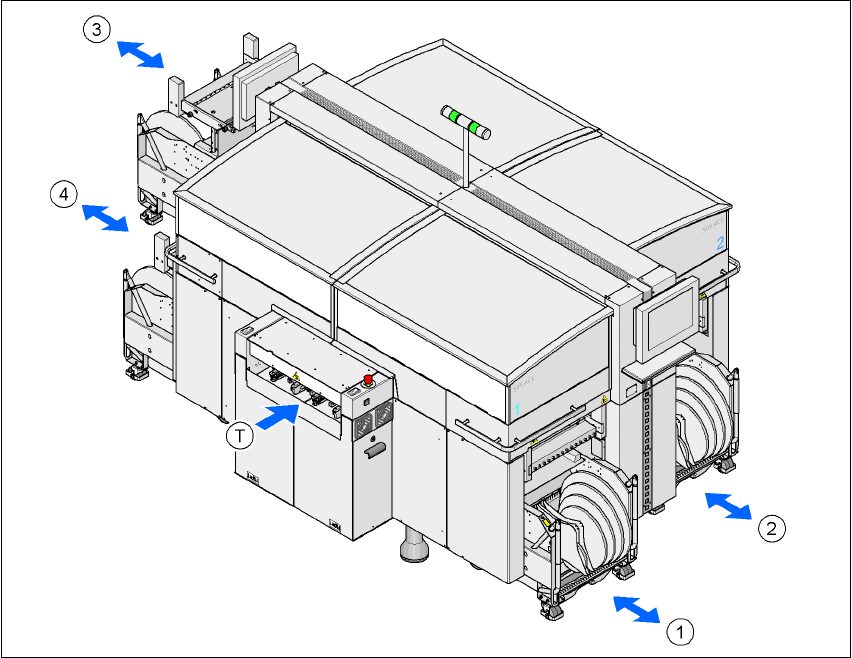

Fig. 6.3 - 1 Localidades dos carros de componentes
(1) Localidade 1
(2) Localidade 2
(3) Localidade 3
(4) Localidade 4
(T) Sentido do transporte da PCI
Os carros dos CO são módulos independentes que podem ser equipados com alimentadores
num local de preparação externo. Assim, a pausa no processo de produção para a troca de carros
dos CO é curta.
6 Manuseio dos componentes Manual do usuário SIPLACE Série HF
6.3 Carro de componentes Versão de software SR.50x.xx Edição 01/2006 PT
272
NOTA:
Em locais de preparação externos, para o carro dos CO é necessária uma alimentação externa
de tensão (veja a Seção 6.3.5, página 278).
Fig. 6.3 - 2 Carro dos CO com altura de transporte de PCI de 950 mm
6
(1) Furos para as alturas de transporte de PCI 830 - 950 mm nas colunas de guia
(2) Mesa do carro de componentes
6
No desenho, foi dado grande valor à ergonomia e ao comando seguro:
– Os carros deslocam-se facilmente.
– Deixa de haver a necessidade de encaixar cabos para alimentação de corrente elétrica e ar
comprimido ao carro dos CO. O mesmo se aplica à interface de comunicação.
– O carro dos CO é aproximado ou afastado da máquina automática com um dispositivo de
alimentação. A descrição do processo pode ser lida no Capítulo 5
na Seção 5.8 a partir da
página 240
. É incluído no circuito de segurança, alimentação e comunicação, ou dele sepa-
rado. Interruptores electrónicos de aproximação assinalam se o carro de componentes foi
Manual do usuário SIPLACE Série HF 6 Manuseio dos componentes
Versão de software SR.50x.xx Edição 01/2006 PT 6.3 Carro de componentes
273
aproximado corretamente.
– A fixação do carro de componentes à máquina automática é tão rigorosa que os referidos
interruptores também são próprios para os processos de montagem de componentes 0201.
– Os carros dos CO podem ser adaptados com poucas operações às alturas de transporte das
PCI de 830 mm, 900 mm, 930 mm e 950 mm.
– O contentor de fita pode alojar bobinas de fita de 15", ou, como opção, até 19".
– Cada carro de componentes possui um número de identificação próprio.
