Manual do usuário SIPLACE Série HF 6 Manuseio dos componentes
Versão de software SR.50x.xx Edição 01/2006 PT 6.3 Carro de componentes
279
6

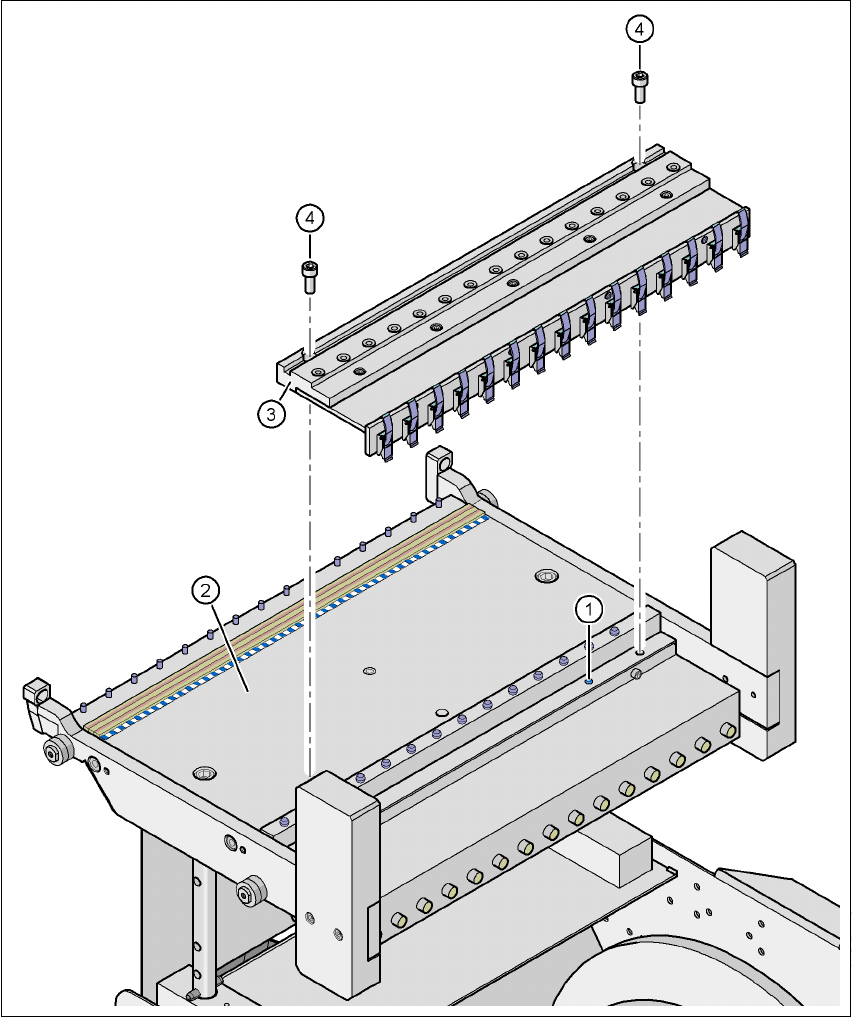

Fig. 6.3 - 6 Alimentação de ar comprimido para alimentadores Bulkcase
6
(1) Bujão de fecho na mesa dos CO
(2) Mesa de componentes
(3) Alimentação de ar comprimido para alimentadores Bulkcase
(4) Parafuso DIN 912, M8x20
(5) Grampo de retenção
6 Manuseio dos componentes Manual do usuário SIPLACE Série HF
6.3 Carro de componentes Versão de software SR.50x.xx Edição 01/2006 PT
280
6.3.7 Suporte para a bobina de fita central em alimentadores S de 3 x 8 mm
Alimentadores do tipo 3 x 8 mm S transportam componentes em três pistas de alimentação para
a posição de recolha. As bobinas de fita de ambas as pistas exteriores estão situadas entre as
chapas de separação no contentor de fita. A bobina de fita central está localizada sobre ambas
as bobinas de fita para as pistas exteriores.
Por esse motivo, para as bobinas de fita centrais é preciso o seguinte equipamento suplementar:
– 1 placa adaptadora para alojamento dos suportes das bobinas de fita (Pos. 1),
– para cada alimentador, 1 suporte para bobina de fita (Pos. 2) e
– 1 polia de inversão encurtada (Pos. 3) para o suporte da bobina de fita na localidade 1 da
mesa dos CO.
A placa adaptadora está fixa no carro de componentes por meio de quatro parafusos de cabeça
cilíndrica e os suportes da bobina de fita são encaixados nas aberturas quadrangulares da placa
adaptadora.
6
Fig. 6.3 - 7 Suporte para a bobina de fita central em alimentadores de 3 x 8 mm
(1) Placa adaptadora
(2) Suporte da bobina de fita
(3) Polia de inversão, encurtada
Manual do usuário SIPLACE Série HF 6 Manuseio dos componentes
Versão de software SR.50x.xx Edição 01/2006 PT 6.3 Carro de componentes
281
6.3.8 Fixação do alimentador
A fixação do alimentador é um dispositivo mecânico de segurança suplementar. Evita uma even-
tual deslocação dos alimentadores sobre a mesa dos CO e, consequentemente, o risco de coli-
são com a cabeça de montar.
A fixação dos alimentadores está montada na parte da frente da mesa dos CO por meio de para-
fusos. As garras fixam os pés dos alimentadores. Para cada carro de componentes é necessária
uma fixação para o alimentador.
6
Fig. 6.3 - 8 Fixação do alimentador
6
(1) Fixação do alimentador
(2) Mesa de componentes
