6.4 Calha de desperdícios de fita SIPLACE HF
6
Fig. 6.4 - 1 Calha de desperdícios de fita SIPLACE HF
A calha de desperdícios de fita SIPLACE HF é pendurada no dispositivo de recolha do carro de
componentes. Os desperdícios de fita fragmentados deslizam sobre a calha de desperdícios de
fita para dentro do colector de desperdícios do carro de componentes.
Manual do usuário SIPLACE Série HF 6 Manuseio dos componentes
Versão de software SR.50x.xx Edição 01/2006 PT 6.5 Canal de embalagens - desmontagem da chapa de separação
283
6.5 Canal de embalagens - desmontagem da chapa de
separação
Na versão normal, o canal de condução para as embalagens pode conduzir fita com bolsa com
a altura máxima de 17 mm para o dispositivo pneumático de corte da fita.
6

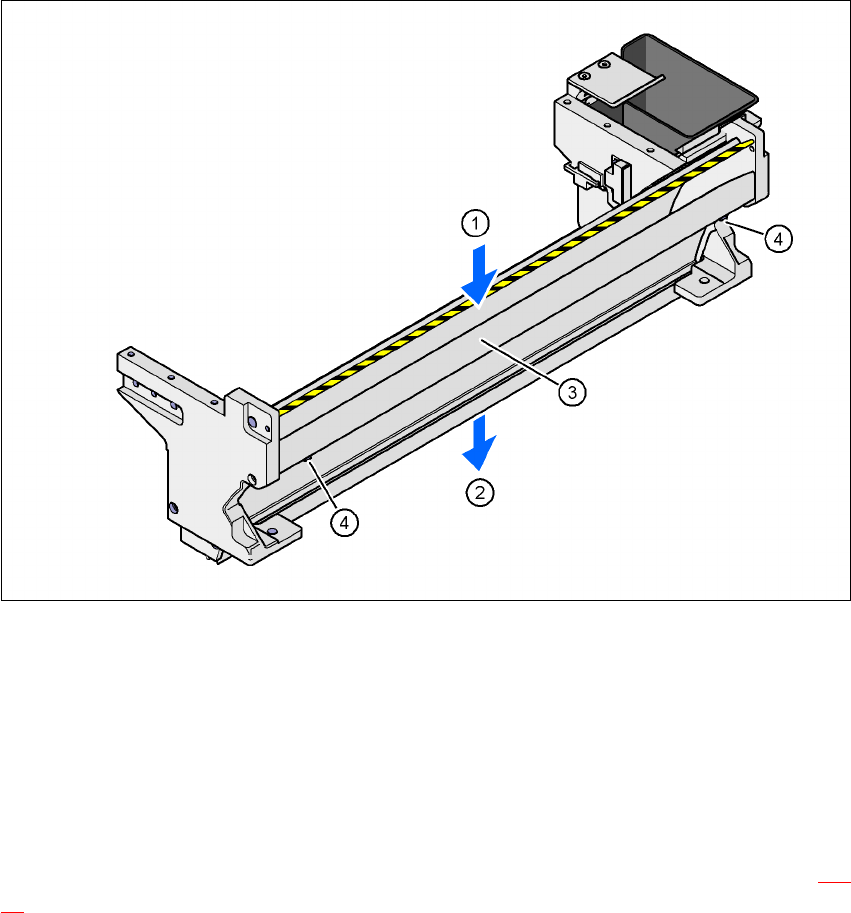

Fig. 6.5 - 1 Canal de guia da embalagem com coletor de rejeição dos componentes
(1) Fenda de entrada para as embalagens
(2) Fenda de saída para as embalagens por cima do aparelho de corte pneumático
(3) Chapa de separação para fitas < 17 mm, desmontável para fitas > 17 mm
(4) Parafuso DIN 84 - M3x6, 2 unidades
Se forem utilizados alimentadores que trabalhem com bolsas de altura > 17 mm, o que é o caso
p.ex. no alimentador 44 mm S DP, a chapa de separação tem de ser retirada (Pos. 3 na Fig. 6.5
- 1).
6 Manuseio dos componentes Manual do usuário SIPLACE Série HF
6.5 Canal de embalagens - desmontagem da chapa de separação Versão de software SR.50x.xx Edição 01/2006 PT
284
ALERTA 6
Æ Para desmontar a chapa de separação, é preciso desligar a máquina automática no interrup-
tor principal.
Æ Desligue a máquina automática da alimentação de corrente elétrica e de ar comprimido.
Æ Bloqueie a máquina automática contra ligação inadvertida, tal como se descreve na Seção
2.10
, página 85.
Æ Aguarde até que a pressão de serviço do dispositivo de corte tenha caído para 0 MPa.
Æ Trabalhe com luvas de proteção resistentes.
Æ Não introduza as mãos no interior do canal das embalagens.
Æ Solte ambos os parafusos de ranhura (Pos. 4 na Fig. 6.5 - 1)
Æ Puxe a chapa de separação para fora.
NOTA
Não coloque alimentadores com bolsas baixas imediatamente ao lado de alimentadores com
bolsas altas. As embalagens poderiam acumular-se e obstruir o dispositivo.
