Manual do usuário SIPLACE Série HF 6 Manuseio dos componentes Versão de software SR.50x.xx Edição 01/2006 PT 6.6 Trocador de bandejas matricial 287 6 Fig. 6.6 - 2 T rocador de bandejas ma tricial 2, vista anterior (1) E …
6 Manuseio dos componentes Manual do usuário SIPLACE Série HF
6.6 Trocador de bandejas matricial Versão de software SR.50x.xx Edição 01/2006 PT
286
6

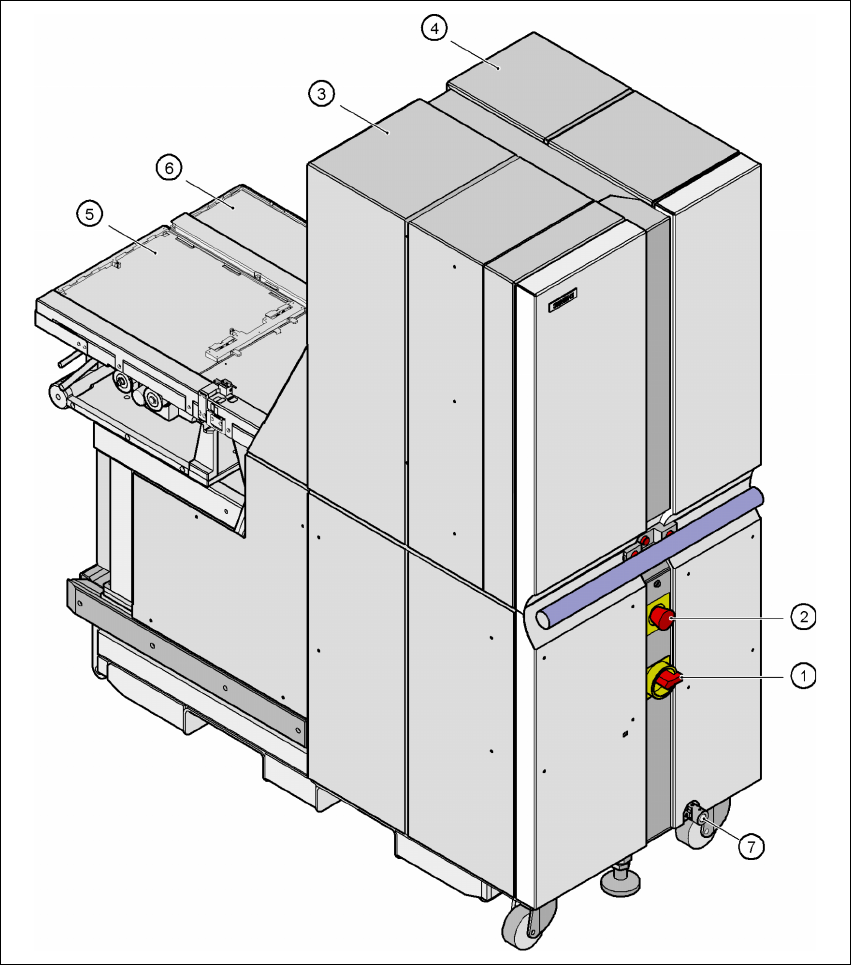

Fig. 6.6 - 1 Trocador de bandejas matricial 2, vista posterior
(1) Interruptor principal
(2) Botão de PARADA DE EMERGÊNCIA
(3) Torre 1 para alojamento do máximo de 30 suportes de carregador waffle-pack (até 60 Trays
JEDEC)
(4) Torre 2 para alojamento do máximo de 40 suportes de carregador waffle-pack (até 40 Trays
JEDEC)
(5) Eixo de carregamento 1
(6) Eixo de carregamento 2
(7) Ponto de partida para a manivela de regulação da altura do trocador de bandejas matricial 2
Manual do usuário SIPLACE Série HF 6 Manuseio dos componentes
Versão de software SR.50x.xx Edição 01/2006 PT 6.6 Trocador de bandejas matricial
287
6

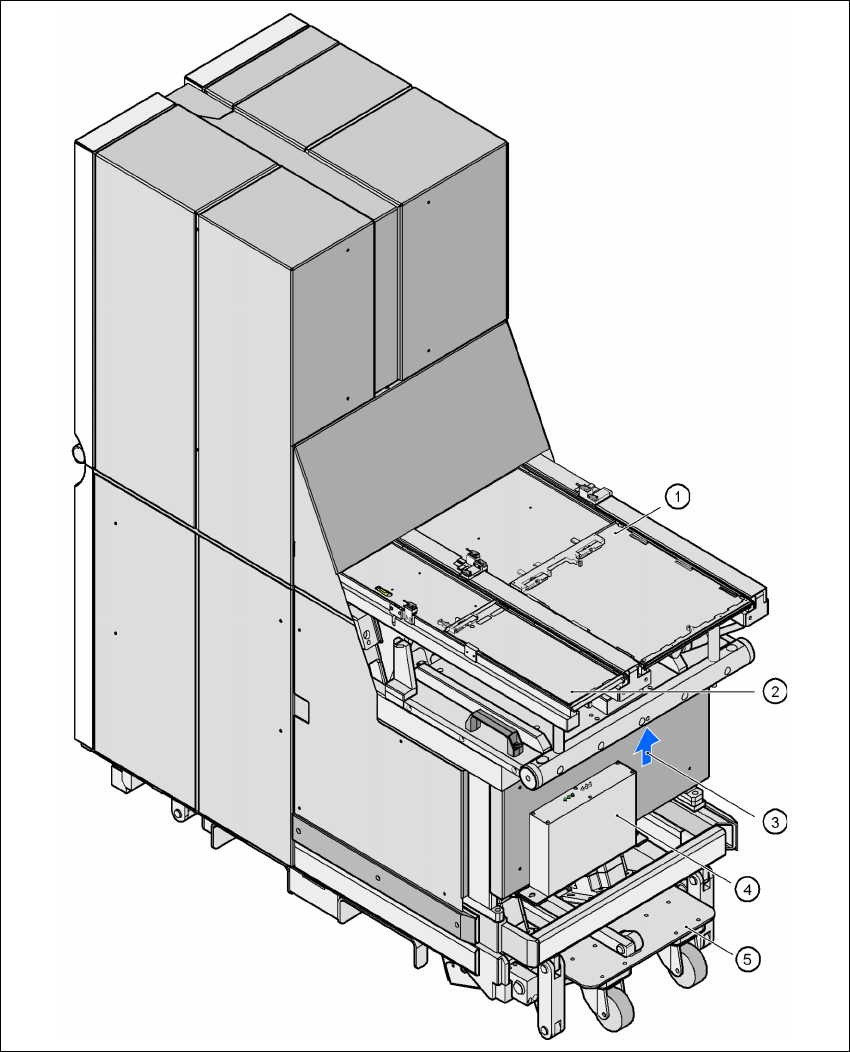

Fig. 6.6 - 2 Trocador de bandejas matricial 2, vista anterior
(1) Eixo de carregamento 1
(2) Eixo de carregamento 2
(3) Ficha de interface para aproximação à máquina automática de montar
(4) Electrónica de controle
(5) Chassis integrado
6 Manuseio dos componentes Manual do usuário SIPLACE Série HF
6.6 Trocador de bandejas matricial Versão de software SR.50x.xx Edição 01/2006 PT
288
6

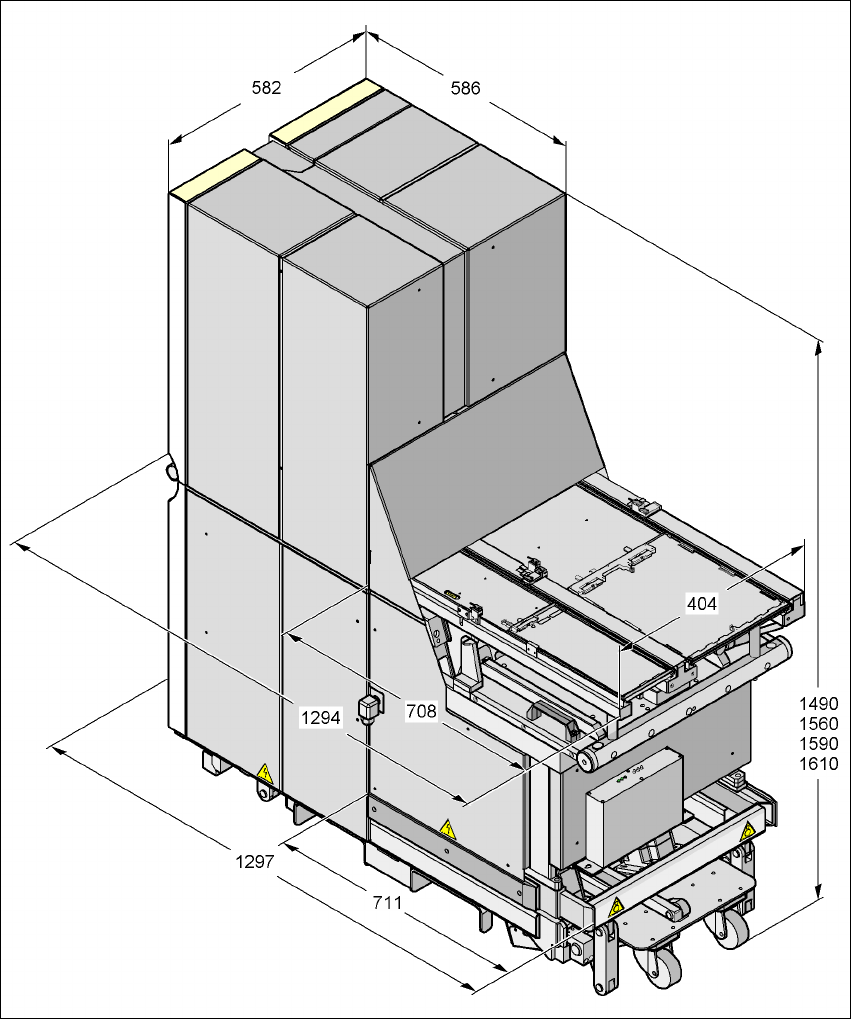

Fig. 6.6 - 3 Trocador de bandejas matricial 2, dimensões, todas as indicações em milímetros
