6 Manuseio dos componentes Manual do usuário S IPLACE Série HF 6.6 Trocador de bandejas matricial Versão de software SR.50x.xx Edição 01/2006 PT 290 6.6.2.2 V alore s de conexão elétrica 6 6.6.2.3 Indi cação de emissão s…
Manual do usuário SIPLACE Série HF 6 Manuseio dos componentes
Versão de software SR.50x.xx Edição 01/2006 PT 6.6 Trocador de bandejas matricial
289
6.6.2 Dados técnicos
6.6.2.1 Dimensões, peso, outras características
6
*) Suporte de carregador de waffle-pack 6
6
Torre 1 (XL) Torre 2
Dimensões
Comprimento x largura
Altura
1305 x 600 mm²
1490 mm para altura de transporte da PCI de 830 mm
1560 mm para altura de transporte da PCI de 900 mm
1590 mm para altura de transporte da PCI de 930 mm
1640 mm para altura de transporte da PCI de 950 mm
Peso (equipamento básico)
Aprox. 500 kg
(com cassetes e suportes de carregador de waffle-pack)
Peso (totalmente preparado) Aprox. 534 kg (com componentes)
Peso (massas deslocadas) Aprox. 80 kg Aprox. 43,5 kg
Tamanho da cassete (C x L x A) 391,2 x 305,6 x 93,3 mm³ 352,7 x 154,8 x 133,8 mm³
Peso da cassete
(totalmente preparado)
(sem suporte de carregador de
waffle-pack)
Aprox. 11 kg
Aprox. 1,7 kg
Aprox. 7,5 kg
Aprox. 1,35 kg
Peso do suporte de
carregador de waffle-pack
850 g 150 g
Dimensões dos suportes de carregador
de waffle-pack (C x L x A) 386,5 x 295,8 x 11,1 mm³ 371 x 146 x 10,1 mm³
Divisão de cassete para cassete 96 mm 135 mm
Divisão de nível para nível 12 mm 11,8 mm
Curso vertical 444 mm (1. até 30. SCW
*
) 511,2 mm (1. até 40 SCW
*
)
Curso horizontal entre posição
de entrega e posição de recolha Aprox. 647 mm Aprox. 638 mm
Capacidade de armazenamento 30 suportes de carregador de
waffle-pack XL com 60 JE-
DEC ou 30 carregadores es-
peciais de tamanho máximo
40 suportes de carregador
de waffle-pack com 40
carregadores de
waffle-pack JEDEC
Tempo de troca (em 5 níveis) Aprox. 2 seg. Aprox. 1,5 seg.
Altura máx. dos CO e carregador de
waffle-pack incl. tolerâncias
Todos os níveis ocupados
Um nível livre
Dois níveis livres
8,5 mm
19,5 mm
31,5 mm
8,5 mm
19,5 mm
-
6 Manuseio dos componentes Manual do usuário SIPLACE Série HF
6.6 Trocador de bandejas matricial Versão de software SR.50x.xx Edição 01/2006 PT
290
6.6.2.2 Valores de conexão elétrica
6
6.6.2.3 Indicação de emissão sonora
6
6.6.2.4 Influências ambientais permitidas
6
Tensão de conexão
3 x 400 V~, 50 Hz (Europa)
3 x 208 V~, 60 Hz (USA)
Potência total 1,5 kW
Corrente nominal
2,7 A para 3 x 400 V~
4,2 A para 3 x 208 V~
Fusíveis 3 x 16 A
Corrente nominal do maior consumidor 2 A
Nível sonoro máximo 74 dB (A)
Temperatura ambiente Entre 15°C e 35°C
Humidade do ar
30 - 75%
(em média, não superior a 45 %, para que nunca haja
condensação na máquina.)
Manual do usuário SIPLACE Série HF 7 Extensões da estação
Versão de software SR.50x.xx Edição 01/2006 PT 7.1 Trocador de bocais
291
7 Extensões da estação
7.1 Trocador de bocais
Com trocadores de bocais, a flexibilidade das cabeças de montar para o processamento de tipos
diferentes de componentes pode ser aumentada muito consideravelmente. Se devido ao pro-
grama de montagem for necessário trocar bocais, a cabeça de montar volta a colocar o bocal an-
tigo na garagem de bocais e recolhe o novo. Além disso, os bocais separados no teste de vácuo
são trocados rapidamente.
A recolha de bocais a partir de um trocador de bocais é muito mais rigorosa e rápida do que seria
possível num processo manual. Para o processo de montagem de componentes pequenos é in-
dispensável que a excentricidade radial na rotação dos bocais seja mínima.
7.1.1 Trocador de bocais para a cabeça Collect&Place de 12 segmentos
Nº do artigo 00119661-xx
7

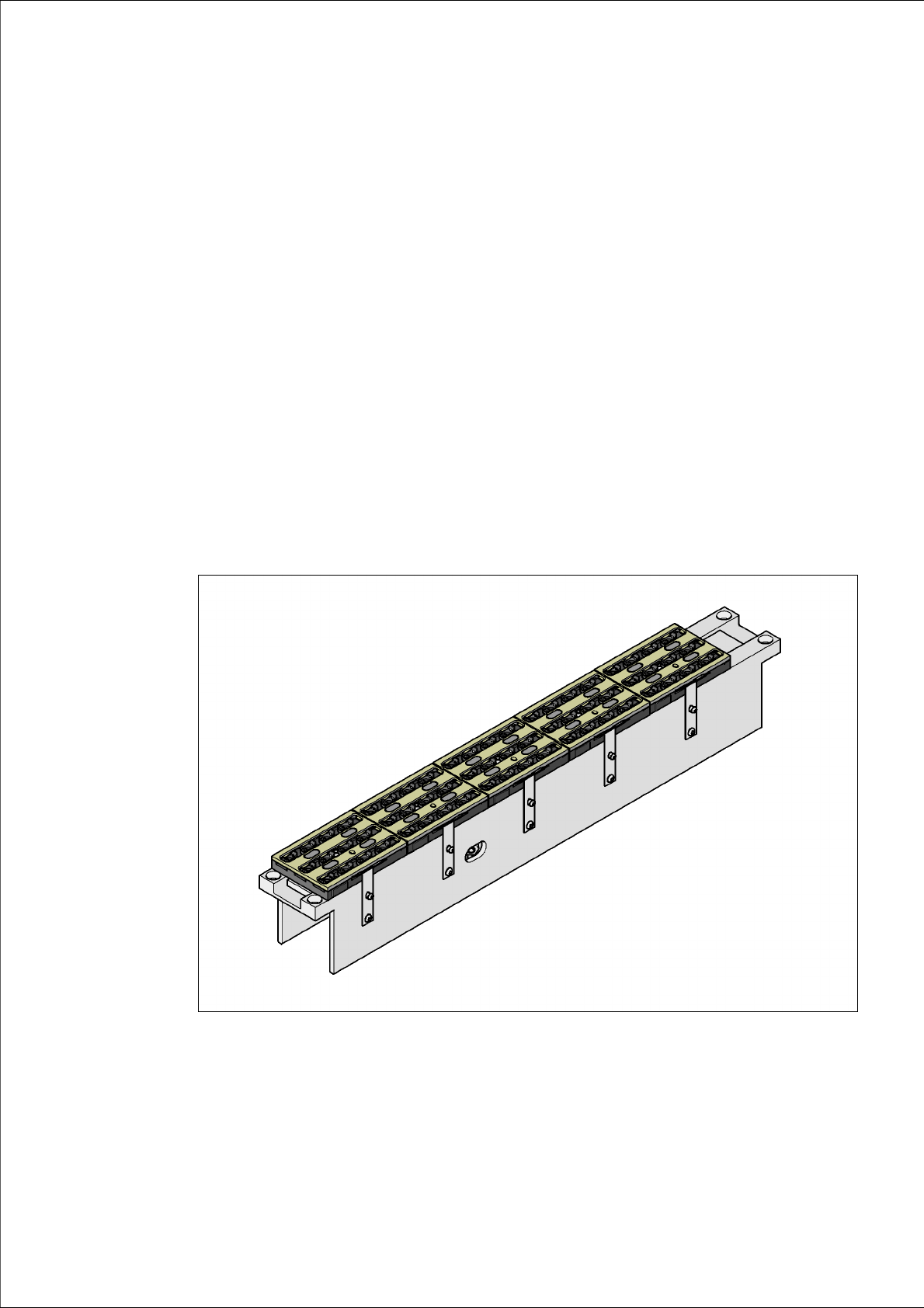

Fig. 7.1 - 1 Trocador de bocais para a cabeça Collect&Place de 12 segmentos
Este trocador de bocais pode receber até 5 carregadores com 12 garagens de bocais cada um.
Os carregadores estão assentes sobre um suporte comum. Estão centrados com dois pinos ci-
líndricos e fixados com grampos.
