7 Extensões da estação Manual do usuário SIPLACE Série HF
7.1 Trocador de bocais Versão de software SR.50x.xx Edição 01/2006 PT
294
7.1.1.3 Dados técnicos
7
7.1.1.4 Montagem
Os trocadores de bocais da "Série 1" (ver Fig. 7.1 - 2 e 7.1 - 3) estão fixos no dispositivo de ali-
mentação do carro de componentes. Para o trocador de bocais da "Série 2" existe um conjunto
de montagem suplementar. É constituído pelo dispositivo de recolha e pelo coletor de rejeição
para bocais (veja a Seção 7.1.1.9
).
7
Fig. 7.1 - 4 Posição de montagem
(1) Gancho da mola apontado para o operador
(2) Grampo de retenção apontado para o transporte das PCI
Æ Oriente o trocador de bocais de forma a que o gancho da mola móvel aponte sempre para o
operador e os grampos de retenção apontem sempre para o transporte das PCI.
Trocador de bocais para a cabeça Collect&Place de 12 segmentos
Dimensões (comprimento x largura x altura) 449 x 62,7 x 77,7 mm³
Quantidade de garagens para bocais 60
Tipos de bocais 9xx
Tempo de abrir e fechar a placa de fecho < 200 ms
Conexão do ar comprimido 0,48 MPa (4,8 bar)
Manual do usuário SIPLACE Série HF 7 Extensões da estação
Versão de software SR.50x.xx Edição 01/2006 PT 7.1 Trocador de bocais
295
7.1.1.5 Descrição do funcionamento
Os bocais estão nos locais respectivos e são fixados por uma placa de fecho móvel. Um cilindro
pneumático desloca a chapa de bloqueio em 6 mm. De acordo com a posição da chapa de blo-
queio, todos os bocais ficam presos ou soltos. Se não for feita troca de bocais, a placa de fecho
está sempre na posição "fechada".
Cada carregador do trocador de bocais possui uma marca de posição para o reconhecimento da
localização. As localidades dos carregadores estão numerados de 1 a 5 para os trocadores de
bocais da "Série 1" e de 6 a 10 para a "Série 2" (ver Fig. 7.1 - 2
e 7.1 - 3). As 12 garagens de
bocais nos carregadores também estão.numeradas. (veja a Fig. 7.1 - 5
).
NOTA 7
Carregadores especiais podem ser construídos após consulta a SIEMENS A&D e recebem uma
identificação especial.
Coleta de um bocal 7
– O eixo Z da cabeça desce.
– A placa de fecho (Pos. 2 na Fig. 7.1 - 5
) abre e liberta os bocais.
– O bocal é recolhido pelo tubo da cabeça Collect&Place.
– O eixo Z sobe.
Colocação de um bocal 7
– A placa de fecho (Pos. 5 na Fig. 7.1 - 5) abre e liberta os bocais.
– O eixo Z da cabeça Collect&Place desce e coloca o bocal.
– A placa de fecho fecha.
– O eixo Z da cabeça Collect&Place sobe.
Rejeição de bocais danificados 7
– No dispositivo de rejeição (Pos. 4 na Fig. 7.1 - 2) e 7.1 - 3, o eixo Z da cabeça Collect&Place
14 mm desce e transporta assim o bocal danificado para o orifício do dispositivo de rejeição.
– O eixo Z sobe de novo, e o bocal é retirado do tubo por arames de mola.
– O bocal cai para o coletor de rejeição.
7 Extensões da estação Manual do usuário SIPLACE Série HF
7.1 Trocador de bocais Versão de software SR.50x.xx Edição 01/2006 PT
296
7

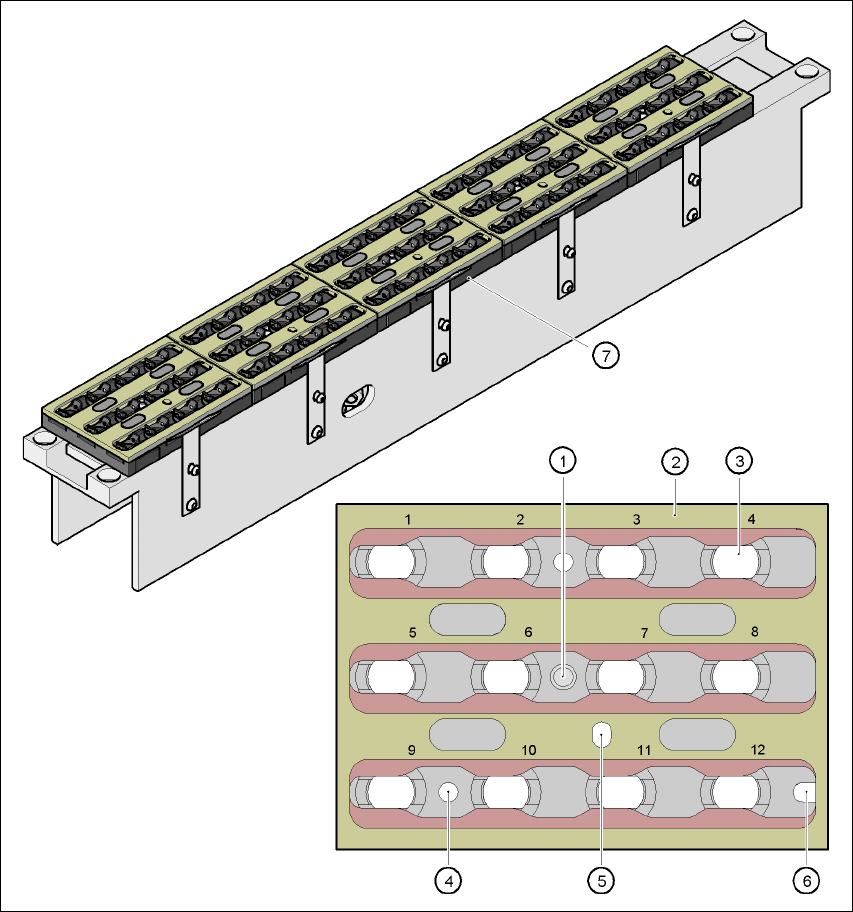

Fig. 7.1 - 5 Carregador e garagens de bocais
(1) Marca de posição
(2) Chapa de bloqueio
(3) Garagem de bocais
(4) Furo para pino cilíndrico para centragem dos carregadores
(5) Furo para pino cilíndrico do mecanismo de empurrar
(6) Furo oblongo para pino cilíndrico para centragem dos carregadores
(7) Carregador
