7.1.2 Trocador de bocais para a cabeça Collect&Place de 6 segmentos
Nº do artigo 00119662-xx
Este trocador de bocais pode receber até 6 carregadores com 6 garagens de bocais cada um.
Estão disponíveis dois tipos de carregadores: carregadores para bocais do Tipo 8xx e carrega-
dores para bocais do Tipo 9xx. Os carregadores estão assentes sobre um suporte comum. Estão
centrados com dois pinos cilíndricos e fixados com grampos.
7

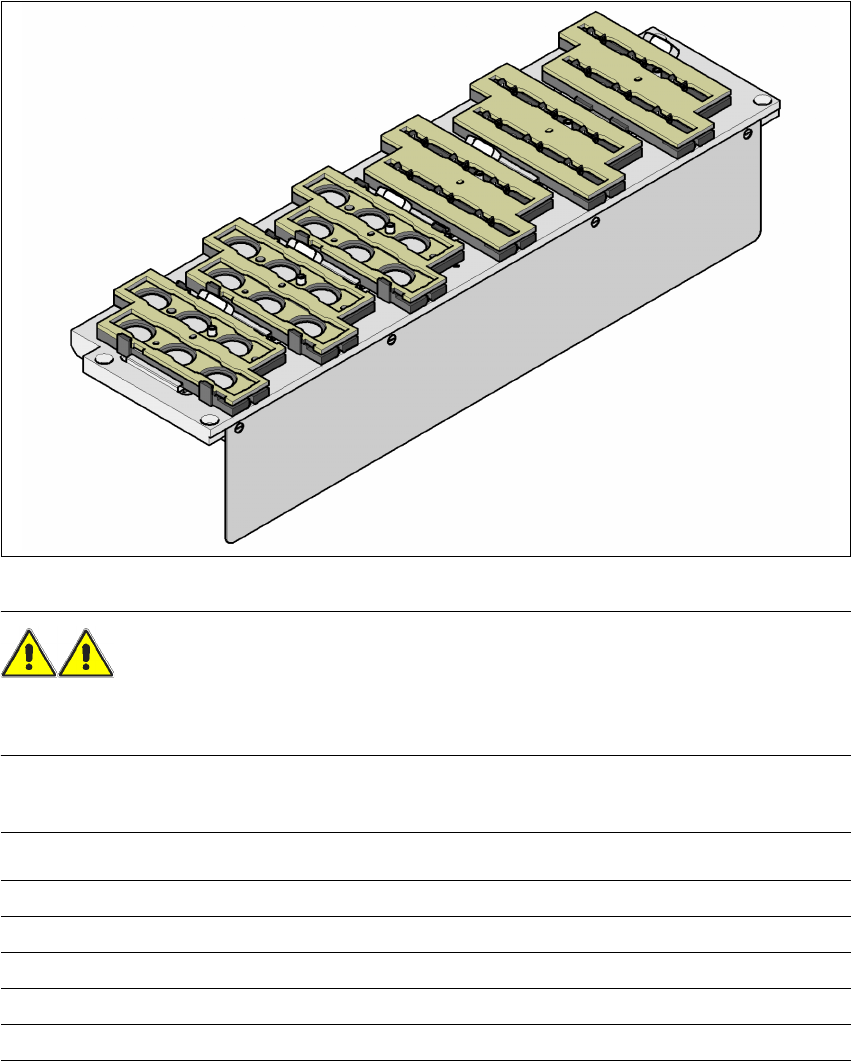

Fig. 7.1 - 9 Trocador de bocais para a cabeça Collect&Place de 6 segmentos
ALERTA 7
Instale para cada cabeça de montar exclusivamente o trocador de bocais correspondente. No
caso de configuração mista, há perigo de esmagamento da cabeça!
7.1.2.1 Dados técnicos
7
Trocador de bocais para a cabeça Collect&Place de 6 segmentos
Dimensões (comprimento x largura x altura) 448 x 122,5 x 97,7 mm³
Quantidade de garagens para bocais 6
Tipos de bocais 8xx, 9xx
Tempo de abrir e fechar a placa de fecho < 200 ms
Conexão do ar comprimido 0,48 MPa (4,8 bar)
7 Extensões da estação Manual do usuário SIPLACE Série HF
7.1 Trocador de bocais Versão de software SR.50x.xx Edição 01/2006 PT
302
7.1.2.2 Posição dos trocadores de bocais para a cabeça C&P6 na máquina
automática HF
Nas localidades 1 e 3 é possível instalar até 2 trocadores de bocais para a cabeça Collect&Place
de 6 segmentos (Pos. 1 e 2 na Fig. 7.1 - 10
). Em cada uma das localidades 2 e 4 pode ser insta-
lado um trocador de bocais. Resulta daqui a capacidade total de 6 trocadores de bocais com 36
carregadores com um total de 216 garagens de bocais.
7

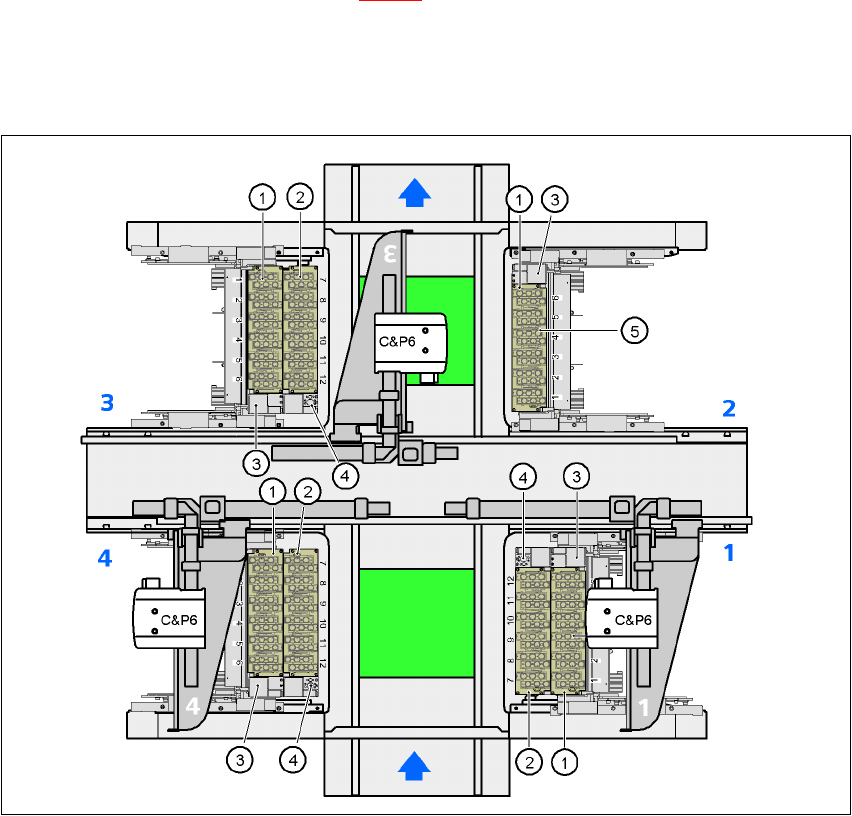

Fig. 7.1 - 10 Posição dos trocadores de bocais para a cabeça C&P6 na máquina automática HF
(1) Trocador de bocais, "Série 1"
(2) Trocador de bocais, "Série 2"
(3) Coletor de rejeição para componentes
(4) Dispositivo de recolha e coletor de rejeição para bocais
(5) Carregador de bocais
7
7
7
Manual do usuário SIPLACE Série HF 7 Extensões da estação
Versão de software SR.50x.xx Edição 01/2006 PT 7.1 Trocador de bocais
303
7.1.2.3 Posição dos trocadores de bocais para a cabeça C&P6 na máquina
automática HF/3
Nas localidades 1, 3 e 4 podem ser instalados até 2 trocadores de bocais para a cabeça Collect&
Place de 6 segmentos (Pos. 1 e 2 na Fig. 7.1 - 11
). Na localidade 2 pode ser instalado um trocador
de bocais. Resulta daqui a capacidade total de 7 trocadores de bocais com 42 carregadores com
um total de 252 garagens de bocais.
7

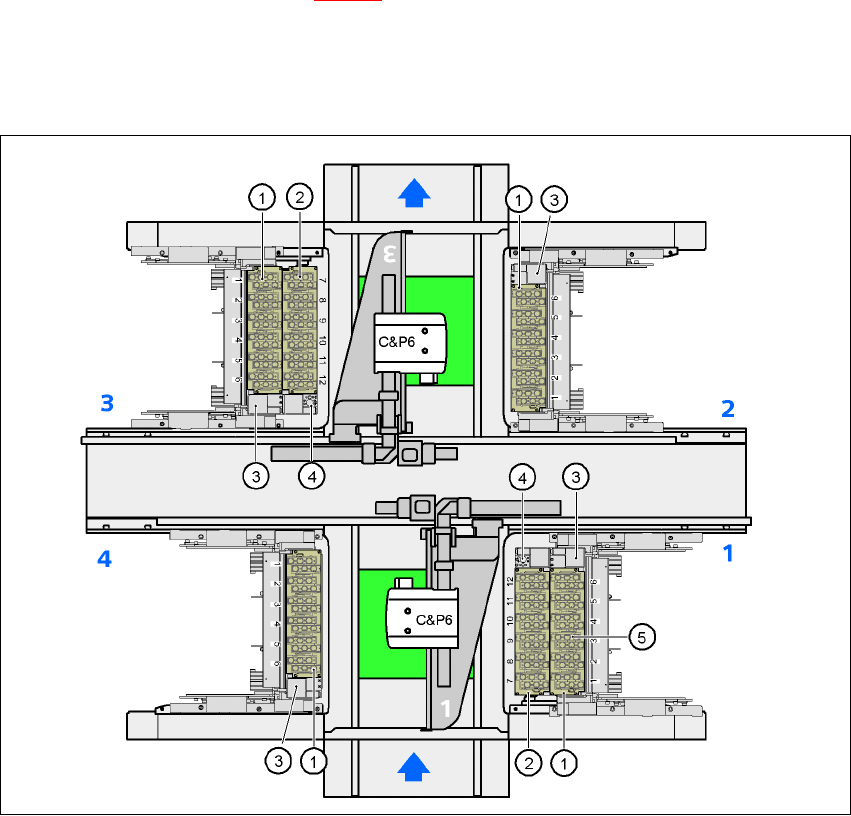

Fig. 7.1 - 11 Posição dos trocadores de bocais para a cabeça C&P6 na máquina automática HF/3
(1) Trocador de bocais, "Série 1"
(2) Trocador de bocais, "Série 2"
(3) Coletor de rejeição para componentes
(4) Dispositivo de recolha e coletor de rejeição para bocais
(5) Carregador de bocais
