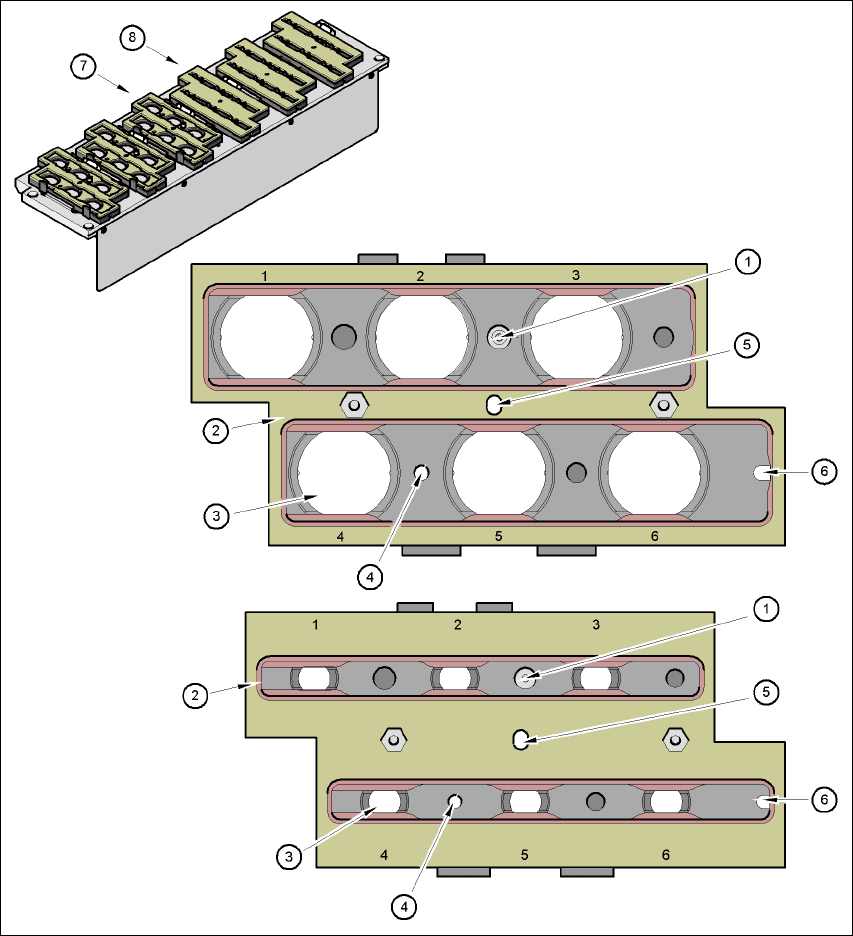

Fig. 7.1 - 13 Carregador e garagens de bocais
(1) Marca de posição
(2) Chapa de bloqueio
(3) Garagem para bocais dos tipos 9xx e 8xx
(4) Furo para pino cilíndrico para centragem dos carregadores
(5) Furo para pino cilíndrico do mecanismo de empurrar
(6) Furo oblongo para pino cilíndrico para centragem dos carregadores
(7) Carregador para bocais do tipo 8xx
(8) Carregador para bocais do tipo 9xx
Manual do usuário SIPLACE Série HF 7 Extensões da estação
Versão de software SR.50x.xx Edição 01/2006 PT 7.1 Trocador de bocais
307
7.1.2.6 Notas sobre o funcionamento
Æ Dentro de cada família de bocais, é possível encher os carregadores com diferentes tipos de
bocais: carregadores de 8, por exemplo com os tipos de bocais 821, 822, 823, carregadores
de 9 com os tipos 911, 914 etc.
NOTA 7
Encha os carregadores fora da máquina e só troque carregadores completos. 7
Æ Abra a placa de fecho e encaixe os bocais nas localizações respectivas.
Æ Feche a placa de fecho para que os bocais não possam cair dos carregadores.
CUIDADO 7
Os carregadores só devem ser cheios quando todos os bocais que se encontrarem na ca-
beça Collect&Place tiverem recuado para os seus carregadores. 7
Æ A programação do trocador de bocais está descrita no manual do usuário do computador de
SIPLACE Pro.
NOTA 7
Æ Evite a queda de componentes sobre carregadores porque isso poderia provocar o bloqueio.
Æ Evite também que componentes caiam em localidades livres de alimentadores. Os compo-
nentes aderem à régua magnética. Alimentadores mal colocados na mesa de componentes
podem provocar interrupções do funcionamento. Por esse motivo, deve limpar periodica-
mente os carregadores e as localidades livres.
7 Extensões da estação Manual do usuário SIPLACE Série HF
7.1 Trocador de bocais Versão de software SR.50x.xx Edição 01/2006 PT
308
7.1.2.7 Trocar carregador
Æ Para retirar os carregadores, carregue no gancho de mola (Pos. 1) para o afastar do carre-
gador e levante o carregador do suporte.
7

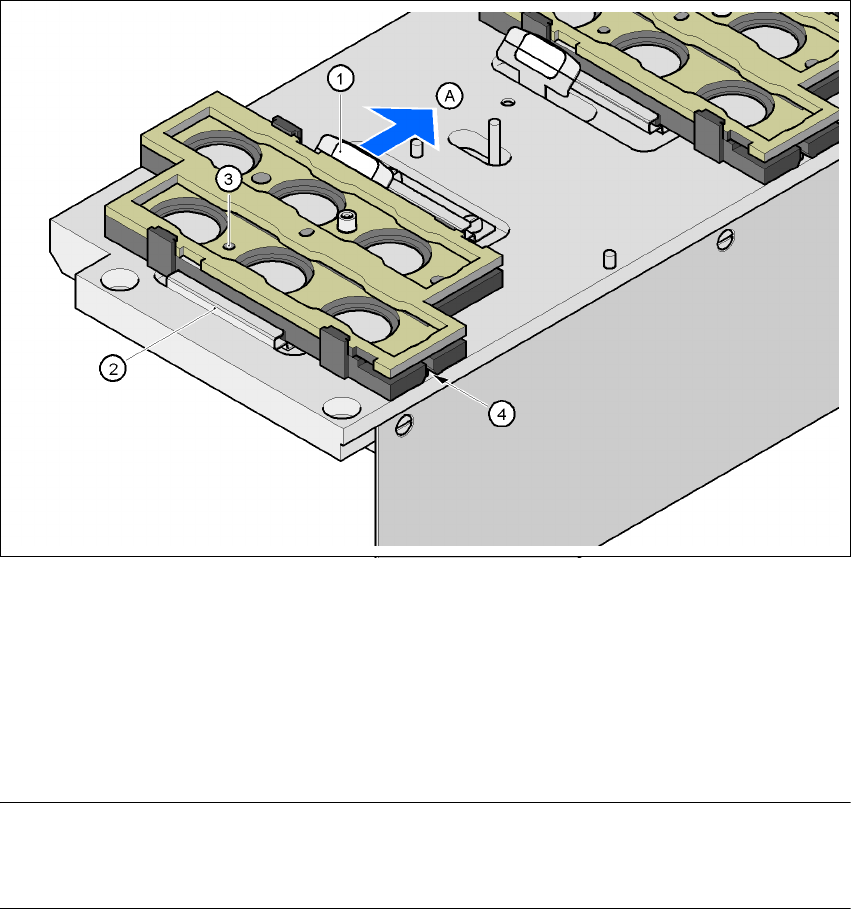

Fig. 7.1 - 14 Trocar carregador
(1) Gancho de mola
(2) Grampo de retenção
(3) Furo de centrar
(4) Furo oblongo
(A) Recuar o gancho de mola do carregador
NOTA
O carregador tem de ser colocado de forma a que os pinos de centrar entrem no furo de centrar
(Pos. 3) e no furo oblongo (Pos. 4). 7
Æ Comece por colocar o carregador com o lado do furo de centrar (Pos. 3) e com o furo oblongo
(Pos. 4) sobre o suporte. Ambos os botões do carregador têm de deslizar para o grampo de
retenção (Pos. 2).
Æ Carregue no gancho de mola do carregador para o afastar.
Æ Empurre o carregador horizontalmente para o suporte e solte o gancho de mola. O gancho
de mola tem de encaixar.
7
