7 Extensões da estação Manual do us uário SIPLACE S érie HF 7.1 Trocador de bocais Ve rsão de software SR.50x.xx Edição 01/2006 PT 312 7.1.3.2 Posição dos tr ocadores de bocais p ara a cabeça T winHead na máquina automát…
Manual do usuário SIPLACE Série HF 7 Extensões da estação
Versão de software SR.50x.xx Edição 01/2006 PT 7.1 Trocador de bocais
311
7.1.3 Trocador de bocais para SIPLACE TwinHead
Carregador para 2 bocais: nº do artigo 03005191-xx
Carregador para 1 bocal: nº do artigo 03001807-xx
Este trocador de bocais pode alojar até 12 carregadores de bocais. Estão disponíveis dois tipos
de carregadores: Carregadores normais e carregadores para bocais especiais ou garras. Os car-
regadores estão assentes sobre um suporte comum. Cada um está centrado com dois pinos ci-
líndricos e fixado com dois parafusos de cabeça de embutir.
7
Fig. 7.1 - 17 Trocador de bocais para SIPLACE TwinHead
ALERTA 7
Instale para cada cabeça de montar exclusivamente o trocador de bocais correspondente. No
caso de configuração mista, há perigo de esmagamento da cabeça!
7.1.3.1 Dados técnicos
7
Trocador de bocais para SIPLACE TwinHead
Dimensões (comprimento x largura x altura) 448 x 68,5 x 49 mm³
Quantidade de garagens para bocais 16 para bocais standard
4 para bocais especiais ou garras
Tipos de bocais 5xx, standard
4 xx com adaptador
9 xx com adaptador
Tempo de troca de bocais < 2 s
7 Extensões da estação Manual do usuário SIPLACE Série HF
7.1 Trocador de bocais Versão de software SR.50x.xx Edição 01/2006 PT
312

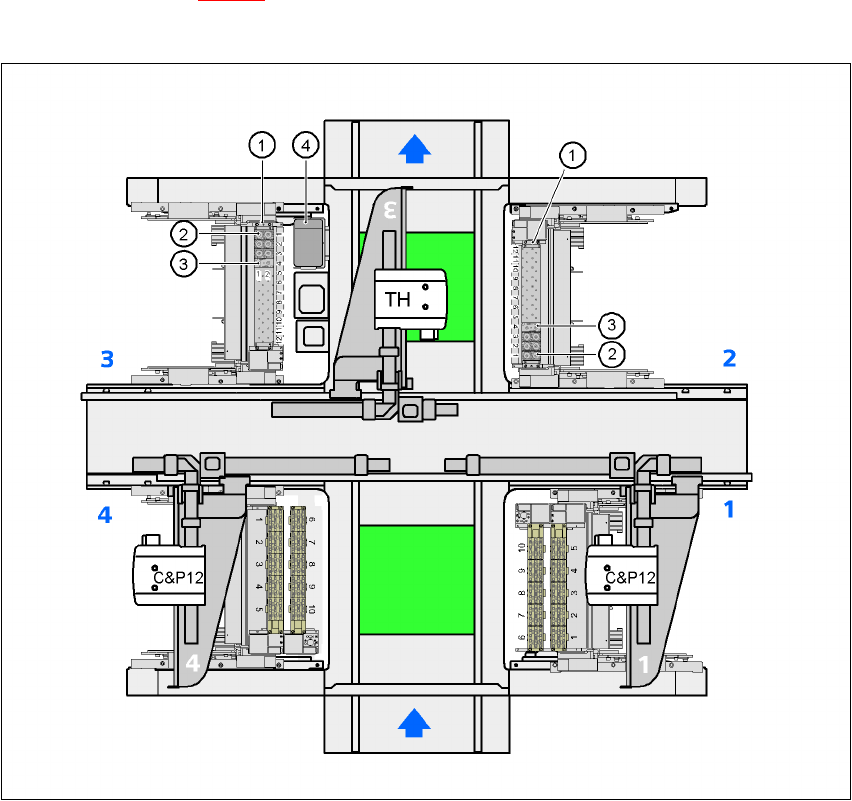

7.1.3.2 Posição dos trocadores de bocais para a cabeça TwinHead na máquina
automática HF
Em cada uma das localidades 1, 2, 3 e 4 é possível instalar um trocador de bocais para a cabeça
TwinHead (Pos. 1 na Fig. 7.1 - 18
). Resulta daqui a capacidade total de 4 trocadores de bocais
com 48 carregadores com um total de 96 garagens de bocais.
7
Fig. 7.1 - 18 Posição dos trocadores de bocais para a cabeça TwinHead na máquina automática HF
(1) Trocador de bocais
(2) Carregador standard
(3) Carregador para bocais especiais ou garras
(4) Coletor de rejeição dos componentes
7
7
Manual do usuário SIPLACE Série HF 7 Extensões da estação
Versão de software SR.50x.xx Edição 01/2006 PT 7.1 Trocador de bocais
313
7.1.3.3 Posição dos trocadores de bocais para a cabeça TwinHead na máquina
automática HF/3
Em cada uma das localidades 2 e 3 é possível instalar um trocador de bocais para a cabeça Twi-
nHead (Pos. 1 na Fig. 7.1 - 19
). Resulta daqui a capacidade total de 2 trocadores de bocais com
um total de 48 garagens de bocais.
7
Fig. 7.1 - 19 Posição dos trocadores de bocais para a cabeça TwinHead na máquina automática HF/3
(1) Trocador de bocais
(2) Carregador standard
(3) Carregador para bocais especiais ou garras
(4) Coletor de rejeição dos componentes
