7.2 Sensor para o coletor de rejeição dos componen-
tes
Nº do artigo 00116848-xx
O sensor para o coletor de rejeição dos componentes controla se o coletor de rejeição dos com-
ponentes assenta corretamente no seu suporte.
– Se o coletor de rejeição não tiver sido instalado corretamente, a máquina automática não
pode arrancar.
– Se o coletor de rejeição saltar do seu suporte durante o processo de montagem, a máquina
automática pára imediatamente para evitar o esmagamento da cabeça.
Cada coletor de rejeição pode ser controlado com um sensor próprio.
7 Extensões da estação Manual do usuário SIPLACE Série HF
7.3 Câmara de componentes para a cabeça TwinHead, câmara FC Versão de software SR.50x.xx Edição 01/2006 PT
318
7.3 Câmara de componentes para a cabeça TwinHead,
câmara FC
7.3.1 Constituição da câmara de componentes estacionária, P&P, tipo 20,
8 x 8 (câmara FC)
Nº do artigo 00119618-xx
7

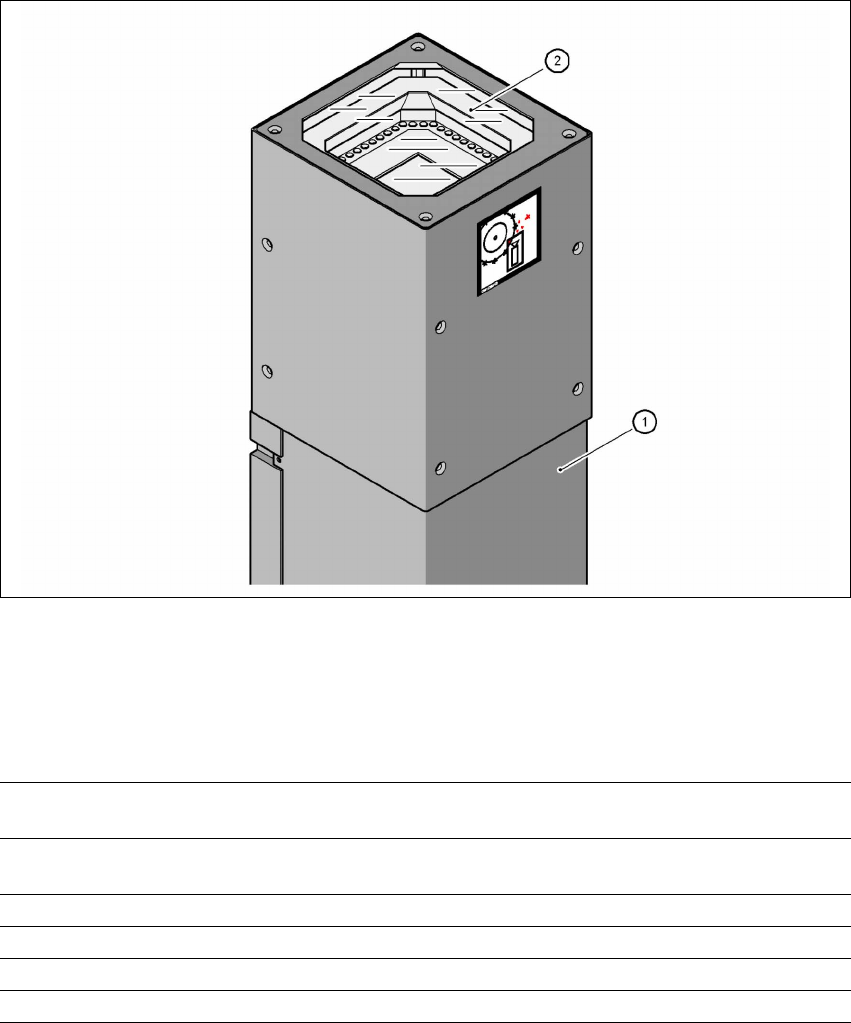

Fig. 7.3 - 1 Câmara de componentes estacionária P&P, tipo 20, 8 x 8 (câmara FC)
(1) Caixa da câmara com câmara e amplificados da câmara integrados
(2) Placa de vidro - por baixo, planos de iluminação e óptico
7.3.1.1 Dados técnicos
7
Dimensões dos componentes 0,6 x 0,3 mm² até 8 x 8 mm² para medição simples do
componente
Gama de componentes 0201 até SO, PLCC, QFP, casquilho, ficha, BGA, componente
especial, Bare Die, Flip-Chip, chapa de proteção
Distância mínima entre pinos 0,25 mm
Diâmetro mín. de Ball/Bump 0,08 mm
Campo de visão 11 x 11 mm²
Tipo de iluminação Luz de cima (6 planos livremente programáveis)
Manual do usuário SIPLACE Série HF 7 Extensões da estação
Versão de software SR.50x.xx Edição 01/2006 PT 7.3 Câmara de componentes para a cabeça TwinHead, câmara FC
319
7.3.1.2 Posição das câmaras de componentes para a cabeça TwinHead na
máquina automática HF
7
Fig. 7.3 - 2 Posição das câmaras de componentes para a cabeça TwinHead na máquina automática HF
(1) Posição de montagem para a câmara de componentes (estacionária, P&P (tipo 20) 8 x 8),
localidade 1
(2) Posição de montagem para a câmara de componentes (estacionária, P&P (tipo 22) 50 x 40),
localidade 1
(3) Posição de montagem para a câmara de componentes (estacionária, P&P (tipo 20) 8 x 8),
localidade 3
(4) Posição de montagem para a câmara de componentes (estacionária, P&P (tipo 22) 50 x 40),
localidade 3
