7 Extensões da estação Manual do us uário SIPLACE S érie HF 7.3 Câmara de componentes para a cabeça TwinHead, câ mara FC Versão de software SR.50x. xx Edição 01/2006 PT 320 7.3.1.3 Pos ição das câmaras de componentes p a…
Manual do usuário SIPLACE Série HF 7 Extensões da estação
Versão de software SR.50x.xx Edição 01/2006 PT 7.3 Câmara de componentes para a cabeça TwinHead, câmara FC
319
7.3.1.2 Posição das câmaras de componentes para a cabeça TwinHead na
máquina automática HF
7

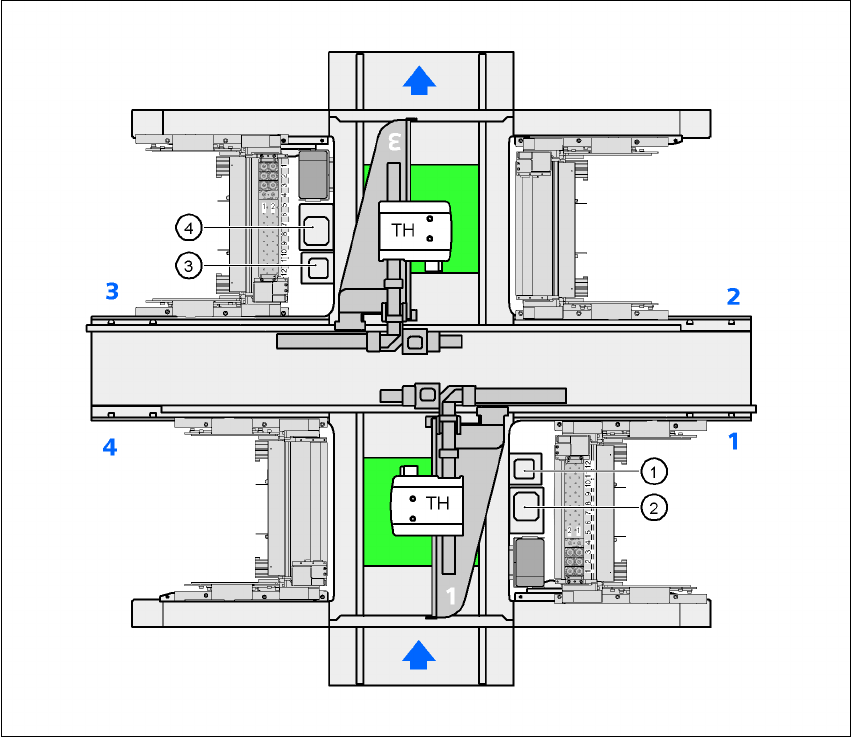

Fig. 7.3 - 2 Posição das câmaras de componentes para a cabeça TwinHead na máquina automática HF
(1) Posição de montagem para a câmara de componentes (estacionária, P&P (tipo 20) 8 x 8),
localidade 1
(2) Posição de montagem para a câmara de componentes (estacionária, P&P (tipo 22) 50 x 40),
localidade 1
(3) Posição de montagem para a câmara de componentes (estacionária, P&P (tipo 20) 8 x 8),
localidade 3
(4) Posição de montagem para a câmara de componentes (estacionária, P&P (tipo 22) 50 x 40),
localidade 3
7 Extensões da estação Manual do usuário SIPLACE Série HF
7.3 Câmara de componentes para a cabeça TwinHead, câmara FC Versão de software SR.50x.xx Edição 01/2006 PT
320
7.3.1.3 Posição das câmaras de componentes para a cabeça TwinHead na
máquina automática HF/3
7

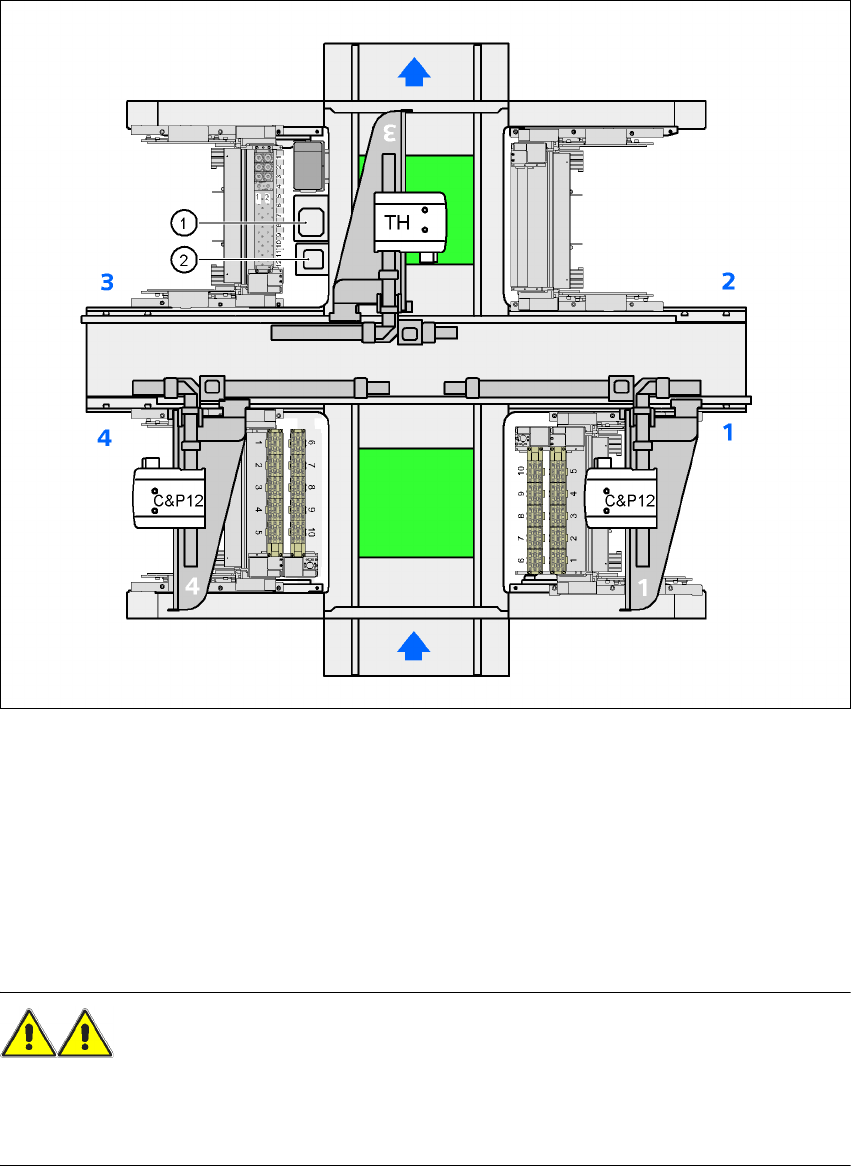

Fig. 7.3 - 3 Posição das câmaras de componentes para a cabeça TwinHead na máquina automática HF/3
(1) Posição de montagem para a câmara de componentes (estacionária, P&P (tipo 22) 50 x 40),
localidade 3
(2) Posição de montagem para a câmara de componentes (estacionária, P&P (tipo 20) 8 x 8),
localidade 3
7.3.2 Instruções de segurança para as câmaras de componentes da TwinHead
em uma troca de cabeça de montar
ALERTA 7
Em uma troca da cabeça de montar da TwinHead para a cabeça Collect&Place, é preciso des-
montar as câmaras de componentes (estacionária P&P, tipo 22, 50 x 40, e tipo 20, 8 x 8) da Twi-
nHead, pois doutra forma a cabeça Collect&Place colide com as caixas das câmaras.
Manual do usuário SIPLACE Série HF 7 Extensões da estação
Versão de software SR.50x.xx Edição 01/2006 PT 7.4 Leitor do código de barras de componentes
321
7.4 Leitor do código de barras de componentes
7.4.1 Generalidades
Nº do artigo 00119683-xx
A máquina automática de montar oferece a possibilidade de leitura da ocupação das trilhas por
intermédio de um leitor de código de barras para verificação da coincidência e para leitura de da-
dos de componentes de bobinas de componentes. Em ambas as áreas de comando da máquina
automática de montar é possível instalar leitores de código de barras de componentes. Um con-
junto de preparação suplementar contém dois leitores do código de barras de componentes.
7

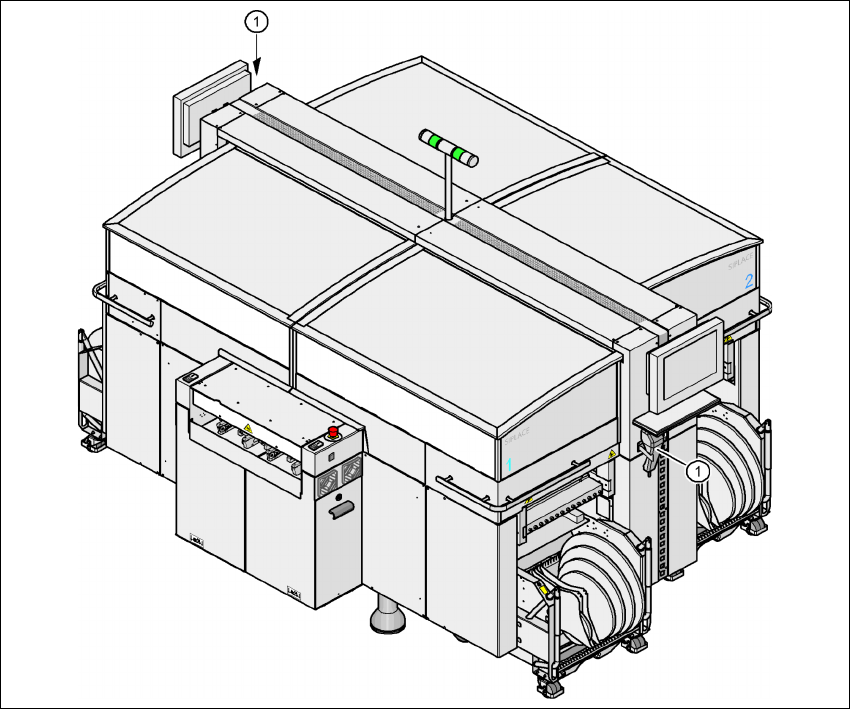

Fig. 7.4 - 1 Leitor do código de barras de componentes
(1) Leitor de código de barras
Ocupação das pistas 7
Para a ocupação das trilhas, nos painéis laterais de proteção estão instaladas faixas de código
de barras de quatro algarismos. O primeiro algarismo serve para identificação da mesa de com-
ponentes (1, 2, 3 ou 4) e os restantes três algarismos indicam o número da trilha. Em ambas as
