7.5.3 Dados técnicos - Leitor de código de barras 1D
7
7
7.5.4 Dados técnicos - Leitor de código de barras 2D
7
Díodo de laser Luz vermelha
Comprimento de onda 670 nm
Classe de laser Classe 2, segundo DIN EN 60825-1:2001
Frequência do varrimento 400 ... 1200 Hz
Resolução 0,15 mm ... 0,5 mm
Tipos de código Código 39, código 128, código 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(mais a pedido)
Comprimento do código de barras
Transporte simples
Transporte duplo, assíncrono
Transporte duplo, síncrono
Máx. 40 dígitos
Máx. 40 dígitos
Máx. 2 x 12 dígitos
Indicação óptica Indicação do funcionamento 4 x LED
Indicação acústica Vibrador
Interface de dados RS232, RS 422/485
Conexão elétrica Ficha de 15 pólos D-Sub-HD
Tensões de serviço 10 V- ... 30 V-
Tipo de proteção IP65
Díodo de laser Luz vermelha
Comprimento de onda 650 nm
Classe de laser Classe 2, segundo DIN EN 60825-1:2001
Frequência do varrimento 100 ... 15 kHz
Resolução 0,17 mm ... 0,5 mm
Tipos de código 2D Data Matrix ECC 200
Comprimento do código de barras 2D
Transporte simples
Transporte duplo, assíncrono
Transporte duplo, síncrono
Máx. 40 dígitos
Máx. 40 dígitos
Máx. 2 x 12 dígitos
Tipos de código 1D Código 39, código 128,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(mais a pedido)
7 Extensões da estação Manual do usuário SIPLACE Série HF
7.5 Leitor do código de barras da PCI Versão de software SR.50x.xx Edição 01/2006 PT
326
7
7
7
7
7
7.5.5 Chapa de aviso W216 na cobertura do lado de entrada da PCI
7
Chapa de aviso W216 "Classe de Laser 2" na cobertura do lado de entrada da PCI,
Artigo nº 03010316-01 (Quantidade por máquina automática: 1)
NOTA 7
Se for instalado um leitor de código de barras na máquina automática, é preciso colocar na
cobertura do lado de entrada da PCI a chapa de aviso de laser W206 incluída no conjunto de
instalação.
7
Comprimento do código de barras 1D
Transporte simples
Transporte duplo, assíncrono
Transporte duplo, síncrono
Máx. 40 dígitos
Máx. 40 dígitos
Máx. 2 x 12 dígitos
Indicação óptica Indicação do funcionamento 4 x LED
Indicação acústica Vibrador
Interface de dados RS232, RS 422/485, Ethernet
Conexão elétrica Ficha de 15 pólos D-Sub-HD
Ficha RJ45 10baseT
Tensões de serviço 10 V- ... 30 V-
Tipo de proteção Classe 3
7
7
7
7
7
7
Radiação laser!
Não olhe para a radiação
Laser da classe 2
Manual do usuário SIPLACE Série HF 7 Extensões da estação
Versão de software SR.50x.xx Edição 01/2006 PT 7.5 Leitor do código de barras da PCI
327
7.5.6 Possibilidades de montagem para o leitor do código de barras de PCI
7

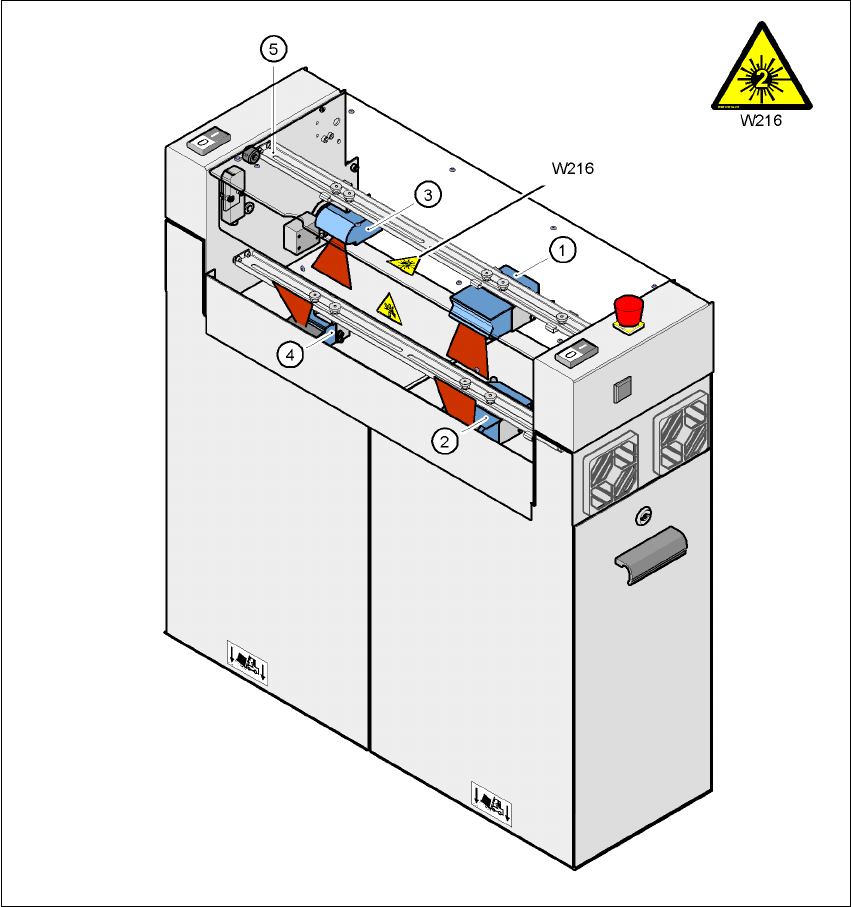

Fig. 7.5 - 3 Possibilidades de montagem para o leitor do código de barras de PCI
7
(1) Leitor de código de barras 2D "superior"
(2) Leitor de código de barras 2D "inferior"
(3) Leitor de código de barras 1D "superior"
(4) Leitor de código de barras 1D "inferior"
(5) Calha de montagem
Pos. W216, Nº do artigo 03010316-01
