Manual do usuário SIPLACE Série HF 7 Extensões da estação
Versão de software SR.50x.xx Edição 01/2006 PT 7.6 Câmara multicolor de PCI (tipo 18)
331
7.6 Câmara multicolor de PCI (tipo 18)
Nº do artigo 00119674-xx Módulo de visão das PCI multicolor HF/3
Nº do artigo 00119676-xx Módulo de visão das PCI multicolor HF
7.6.1 Generalidades
Na vez da câmara de PCI por baixo do portal, como opção pode ser instalada uma câmara mul-
ticolor de PCI. Com esta câmara, há quatro tipos de iluminação à escolha. Desta forma, é possí-
vel melhorar consideravelmente a identificação das marcas e, portanto, a precisão da centragem
aumenta.
7

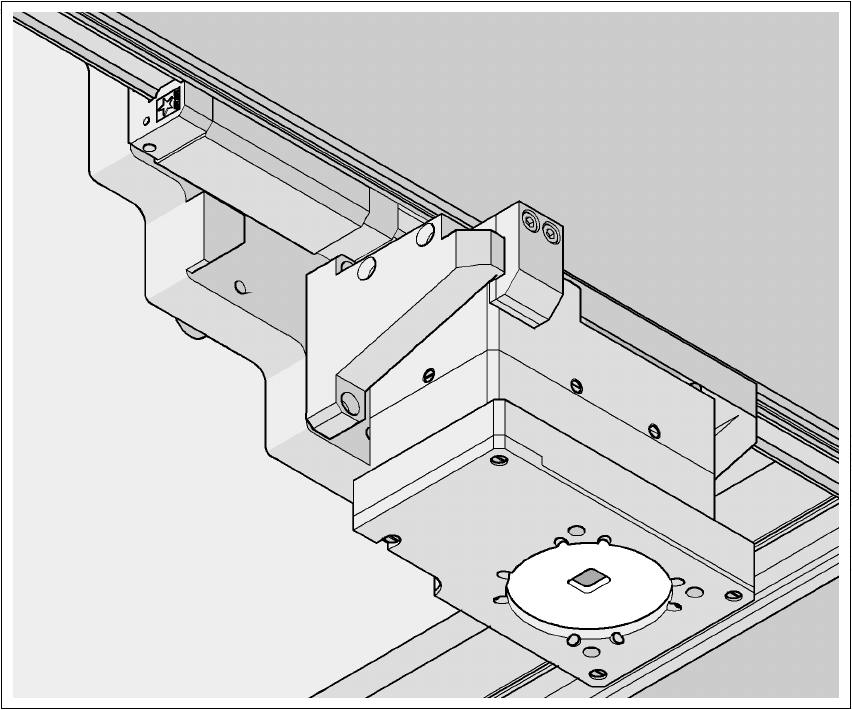

Fig. 7.6 - 1 Câmara de opção de PCI Multicolor
7 Extensões da estação Manual do usuário SIPLACE Série HF
7.6 Câmara multicolor de PCI (tipo 18) Versão de software SR.50x.xx Edição 01/2006 PT
332
7.6.2 Tipo de iluminação
Na câmara multicolor de PCI podem ser escolhidos os seguintes tipos de iluminação:
– Iluminação normal
Com esta combinação de iluminação branca e de radiações infravermelhas, é possível iden-
tificar um largo espectro de marcas. Através da variação da iluminação, o contraste da ima-
gem pode ser melhorada, o que permite otimizar a centragem das diferentes marcas.
– Iluminação branca
Esta iluminação é utilizada para placa de circuitos impressos normais com marcas estanha-
das.
– Luz oblíqua azul
Desta forma, no caso de marcas de referência não pintadas sobre material básico de cor
clara, como p.ex. cerâmica ou CEM, na maior parte dos casos há uma melhoria nítida do con-
traste. Também as marcas de referência cobertas com verniz para solda se tornam mais ní-
tidas sobre fundo branco.
– Iluminação com infravermelhos
A utilização deste tipo de iluminação é particularmente adequada para marcas cobertas com
tinta de soldar, ou para marcas de material flexível. No caso de marcas de prata/platina em
cerâmica, é possível conseguir eventualmente uma melhoria da identificação, o que deverá
ser previamente verificado através de uma centragem ou de uma montagem experimental.
Manual do usuário SIPLACE Série HF 7 Extensões da estação
Versão de software SR.50x.xx Edição 01/2006 PT 7.7 SIPLACE High-Force Head
333
7.7 SIPLACE High-Force Head
Nº do artigo: 00119634-xx High-Force Head (cabeça de força elevada)
para a série HF (em vez de uma TwinHead)
Este número do artigo é válido somente em caso de uma nova encomenda de uma máquina
automática de montar com uma High-Force Head em vez de uma TwinHead standard. 7
Nº do artigo: 00119753-xx High-Force Kit de actualização
Utilize este número do artigo, quando desejar substituir uma TwinHead standard por uma
High-Force Head. 7
Nº do artigo 00119654-xx Kit de reconfiguração High-Force Head
Utilize este número de artigo quando quiser substituir uma cabeça Collect&Place por uma
High-Force Head. 7
7.7.1 Generalidades
A SIPLACE High-Force Head é um desenvolvimento tecnológico da TwinHead standard. Pode
processar a mesma gama de componentes e oferece adicionalmente a possibilidade de alcançar
forças de colocação até 30 N:
De resto coincidem os dados técnicos da TwinHead e High-Force Head (ver a Seção 3.7.4.3
, pá-
gina 131
).
Na SIPLACE High-Force Head pode-se utilizar todos os bocais e garras que são utilizados tam-
bém na TwinHead standard.
Força de colocação programável 1 N até 1,8 N ± 0,18 N
1,8 N até 10 N ± 10 %
maior que 10 N até 30 N ± 15 %
