Manual do usuário SIPLACE Série HF 7 Extensões da estação Versão de software SR.50x.xx Edição 01/2006 PT 7.8 Orientação da PCI 335 7.8.2 Descrição do f uncionamento A PCI é trans portada para a zo na de mon tagem até que…
7 Extensões da estação Manual do usuário SIPLACE Série HF
7.8 Orientação da PCI Versão de software SR.50x.xx Edição 01/2006 PT
334
7.8 Orientação da PCI
Nº do artigo 00119677-xx Orientação da PCI transporte simples
Nº do artigo 00119678-xx Orientação da PCI transporte duplo
7.8.1 Generalidades
PCI que devam ser montadas possuem por vezes uma relação inconveniente comprimento/lar-
gura de 1:2, ou ainda pior. Isso significa que o lado mais curto da PCI aponta no sentido do trans-
porte das PCI. Durante o transporte, essas PCI podem sofrer uma ligeira rotação, pelo que as
marcas de referência deixam de se situar na janela de localização da câmara de PCI. A opção
"Orientação da PCI" faz com que essas PCI sejam novamente orientadas precisamente na posi-
ção de paragem.
Se forem montadas PCI com rebaixos no sentido do transporte, pode haver diferentes posições
de montagem em máquinas automáticas com Stopper mecânico (HS-50, S-25 HM, F5 HM) e em
máquinas automáticas que controlem essa posição com célula fotoelétrica de laser (HF, HS-60,
S-27 HM). Com a opção "Orientação da PCI" fica garantido que as PCI em todos os transportes
de PCI sejam paradas na mesma posição. A opção "Orientação da PCI" existe para o transporte
simples e para o transporte duplo.
7
Fig. 7.8 - 1 Orientação da PCI
(1) Mesa elevatória
(2) Batente da PCI
Manual do usuário SIPLACE Série HF 7 Extensões da estação
Versão de software SR.50x.xx Edição 01/2006 PT 7.8 Orientação da PCI
335
7.8.2 Descrição do funcionamento
A PCI é transportada para a zona de montagem até que a célula fotoelétrica de laser faça disparar
o sinal de paragem para o transporte da PCI. Seguidamente, a mesa de subida com os batentes
da PCI sobe para uma posição onde a PCI ainda não é fixada e não pode ser deslocada pelas
correias de transporte. Ambos os batentes da PCI estão à altura da PCI e os apoios da PCI (pinos
magnéticos) já estão em contato com a PCI. Ambas as correias de transporte deslocam a PCI
contra os batentes da PCI e orientam a PCI entretanto. Seguidamente, a mesa de subida vai para
a sua posição superior máxima, faz a sujeição da PCI e solta a mesma dos batentes da PCI para
não prejudicar o processo de montagem. Após o processo de montagem, tanto a mesa como a
orientação da PCI descem e a PCI continua a ser transportada.
7
7 Extensões da estação Manual do usuário SIPLACE Série HF
7.9 Stopper mecânico opcional Versão de software SR.50x.xx Edição 01/2006 PT
336
7.9 Stopper mecânico opcional
Nº do artigo 00119657-xx Stopper mecânico opcional da série HF/X, transporte simples
Nº do artigo 00119658-xx Stopper mecânico opcional da série HF/X, transporte duplo
7.9.1 Generalidades
O Stopper mecânico opcional foi desenvolvido para as máquinas automáticas de montar da série
X, série HF, HS-60 e S-27 HM. Estas encontram-se por norma munidas com o transporte modular
da PCI e stoppers da PCI
controlados
electronicamente
com célula fotoelétrica a laser.
As máquinas automáticas de montar dos modelos HS-50, F5 HM e S-25 HM apresentam por sua
vez um transporte da PCI com Stopper
mecânico
.
Instale o Stopper mecânico opcional nas máquinas automáticas de montar com transporte modu-
lar da PCI, quando desejar utilizar as máquinas automáticas numa linha mista. Deste modo é pos-
sível definir, para as placas de circuito impresso das duas variantes do transporte da PCI, uma
posição de Stopper unitária.
7

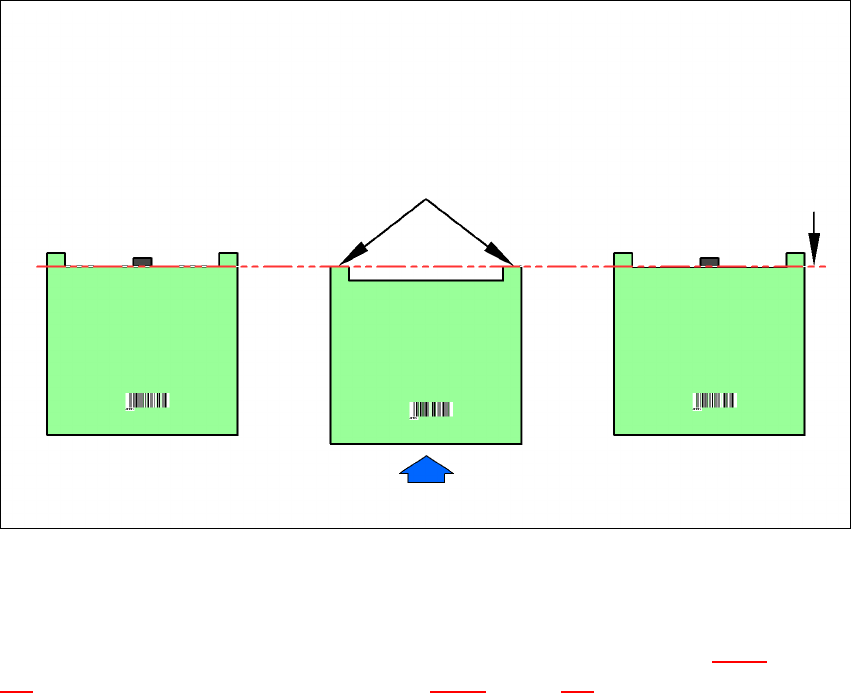

Fig. 7.9 - 1 Posições de paragem das PCI's nas máquinas automáticas da série HS-50, F5 HM, S-25 HM e HF
7.9.2 Dados técnicos
São válidos os dados técnicos para o transporte simples da PCI (veja parágrafo 3.12.2, página
151
) e o transporte duplo da PCI (veja parágrafo 3.13.2, página 154). Somente o valor para a lar-
gura mínima da PCI se eleva, dependente da construção, de 50 mm para 56 mm.
A condição prévia para a opção é a versão de software SW 505.03.
Sentido do transporte da PCI
PCI PCI PCI
HS-50/F5-HM/S25 HM
com Stopper mecânico
(standard)
HF-Serie
com Stopper controlado
electronicamente
(célula fotoelétrica de laser)
Série HF
com Stopper mecânico
opcional
Célula fotoeletrica de laser Posição de paragem para a PCI
