7 Extensões da estação Manual do us uário SIPLACE S érie HF 7.10 Tampa de cobertura do alimentador Versão de software SR.50x.xx E dição 01/2006 PT 338 7.10 T amp a de cobertura do aliment a dor Nº d o artigo 0 01 19610 -…
Manual do usuário SIPLACE Série HF 7 Extensões da estação
Versão de software SR.50x.xx Edição 01/2006 PT 7.9 Stopper mecânico opcional
337
7.9.3 Propriedades
O Stopper mecânico opcional só pode ser instalado nas zonas de montagem. Pode ser livremente
deslocável a toda a largura de transporte das PCI's. Se diminuir a largura de transporte, o Stopper
é também deslocado. A largura de transporte mínima das PCI's de 56 mm é vigiada por um sen-
sor. As opções "Stopper mecânico opcional" e opção "PCI longa" deixam-se combinar. Para a
centragem do substrato cerâmico, a opção orientação da PCI e o tooling por vácuo, isto não é
possível.
7.9.4 Descrição do funcionamento
7

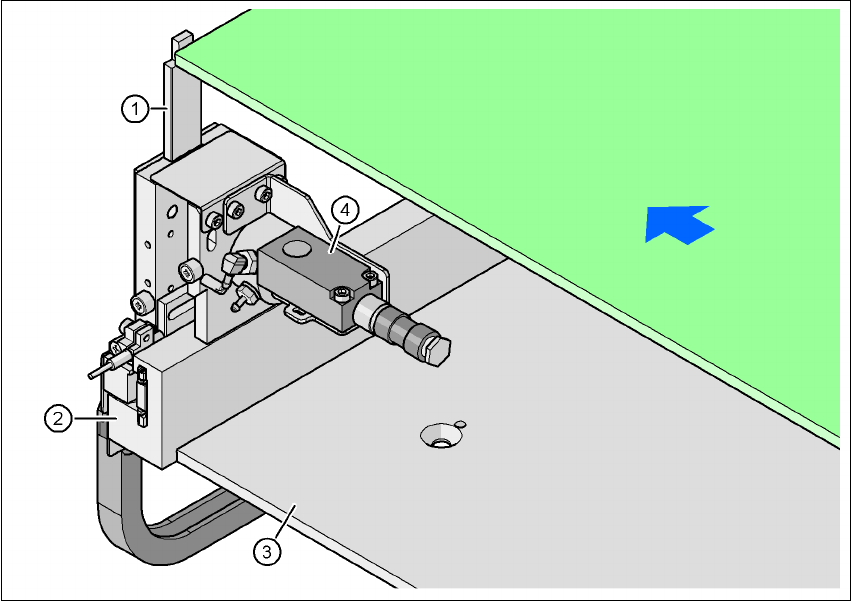

Fig. 7.9 - 2 Stopper mecânico, opcional
(1) Stopper saído para fora
(2) Régua de guia
(3) Mesa elevatória
(4) Sensor de sonar
O Stopper mecânico (Pos. 1) sai para fora quando a placa de circuito impresso entra na zona de
montagem. O sensor de sonar (Pos. 4) regista a placa de circuito impresso que chega e emite o
sinal para a redução da velocidade de transporte. Deste modo a PCI é parada no Stopper com a
velocidade reduzida e forças pequenas correspondentes.
O Stopper mecânico é livremente posicionável ao longo da régua de guia (Pos. 2) entre os flancos
do transporte da PCI.
Sentido do transporte
da PCI
PCI
7 Extensões da estação Manual do usuário SIPLACE Série HF
7.10 Tampa de cobertura do alimentador Versão de software SR.50x.xx Edição 01/2006 PT
338
7.10 Tampa de cobertura do alimentador
Nº do artigo 00119610-xx Tampa de cobertura do alimentador HF 2/4 para as localidades 2 ou 4
Nº do artigo 00119633-xx Tampa de cobertura do alimentador HF 1/3 para as localidades 1 ou 3
A tampa de cobertura do alimentador é instalada pela zona de alimentação de componentes. Ela
deve evitar um esmagamento da cabeça com o retentor que se encontra na vertical de um ali-
mentador, o qual anteriormente não foi engrenado apropriadamente. Além disso, a tampa de co-
bertura do alimentador também pode evitar que o lado da frente de alimentadores penetre na
zona de deslocação da cabeça de montar em resultado de comando errado.
7

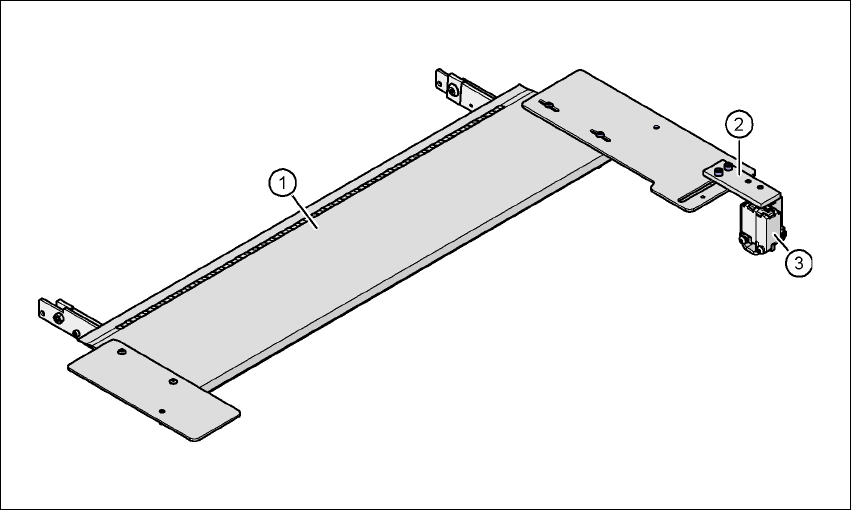

Fig. 7.10 - 1 Tampa de cobertura do alimentador para as localidades 1 e 3
7
(1) Tampa de cobertura do alimentador
(2) Bloqueio mecânico
(3) Interruptor no circuito de PARADA DE EMERGÊNCIA
O interruptor da tampa de cobertura do alimentador é incluído no circuito de PARADA DE EMER-
GÊNCIA. A tampa de cobertura do alimentador tem de ser bloqueada mecanicamente. O inter-
ruptor fecha então o circuito de PARADA DE EMERGÊNCIA que havia sido aberto.
Manual do usuário SIPLACE Série HF 7 Extensões da estação
Versão de software SR.50x.xx Edição 01/2006 PT 7.11 Sensor de componentes
339
7.11 Sensor de componentes
Nº do artigo 00118021-xx
7
Fig. 7.11 - 1 Cabeça de montar com sensor de componentes
(1) Cabeça de montar
(2) Sensor de componentes
