7 Extensões da estação Manual do us uário SIPLACE S érie HF 7.12 Módulo laser de co-planaridade Versão de software SR.50x.xx E dição 01/2006 PT 348 7 Fig. 7.12 - 5 Módulo de co-planaridade (1) Módulo laser (2) Cabo de co…
Manual do usuário SIPLACE Série HF 7 Extensões da estação
Versão de software SR.50x.xx Edição 01/2006 PT 7.12 Módulo laser de co-planaridade
347

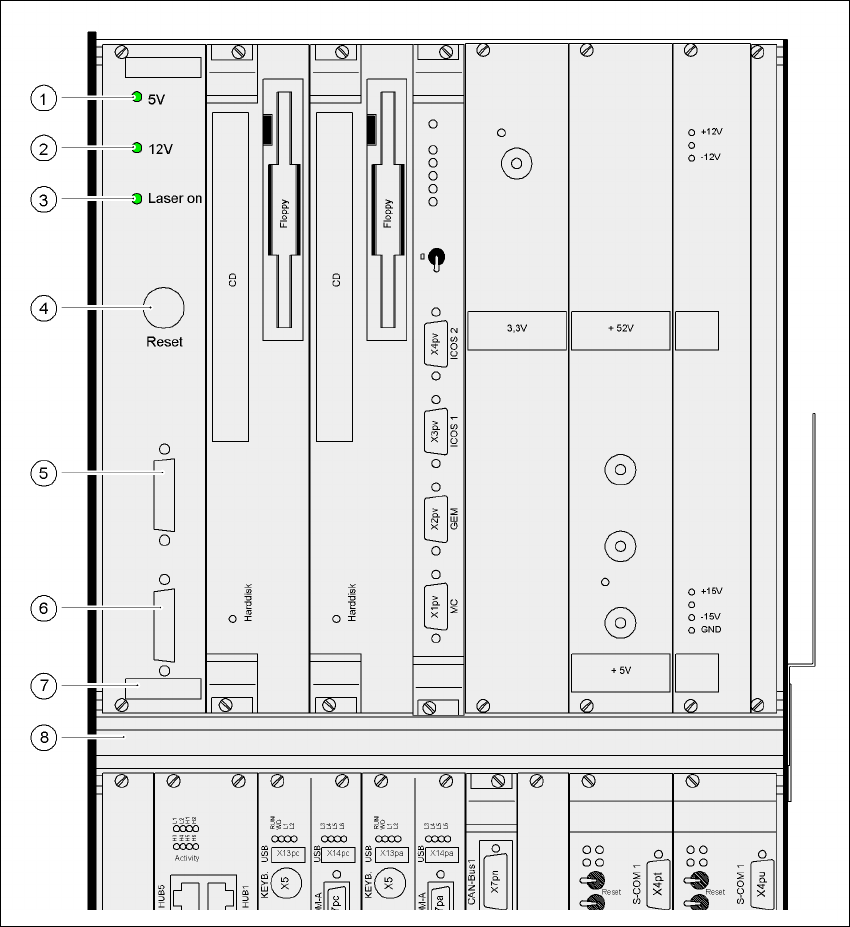

Fig. 7.12 - 4 Vista geral do módulo laser de co-planaridade
(1) LED verde: tensões de serviço 5V
(2) LED verde: tensões de serviço 12V
(3) LED verde: módulo laser ligado
(4) Tecla RESET
(5) Ficha SUB-D, 9 pólos, COM2: para o controlador da máquina
(6) Ficha SUB-D, 15 pólos: para o módulo laser
(7) Unidade de avaliação com parte de comando
(8) Unidade de computador
7 Extensões da estação Manual do usuário SIPLACE Série HF
7.12 Módulo laser de co-planaridade Versão de software SR.50x.xx Edição 01/2006 PT
348
7

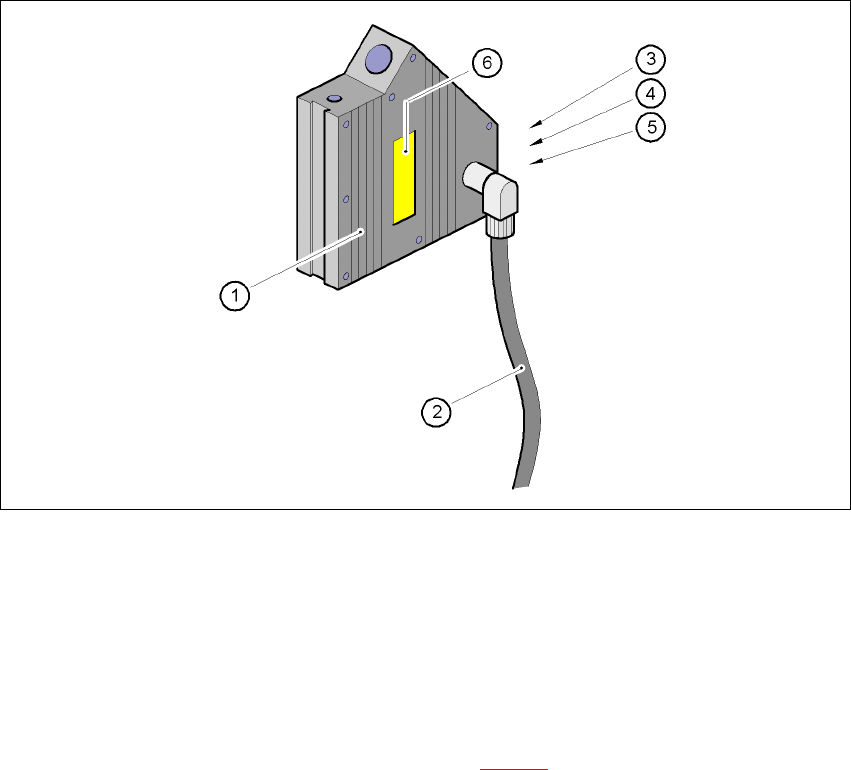

Fig. 7.12 - 5 Módulo de co-planaridade
(1) Módulo laser
(2) Cabo de conexão
(3) LED vermelho: OUT OF RANGE
(4) LED vermelho: POOR TARGET
(5) LED verde: LASER ON
(6) Etiqueta adesiva ’Laser da classe 3B’, veja a Fig. 7.12 - 2
Manual do usuário SIPLACE Série HF 7 Extensões da estação
Versão de software SR.50x.xx Edição 01/2006 PT 7.13 SIPLACE Productivity-Lift
349
7.13 SIPLACE Productivity-Lift
7.13.1 Conceito da montagem em paralelo
De uma maneira geral, as linhas de montagem estão instaladas em série e ligadas entre si em
série. O programa de montagem é realizado de forma sequencial enquanto que as placas de cir-
cuitos impressos são transportados de uma máquina para a seguinte. Significa isso que a mon-
tagem de uma placa de circuitos impressos é distribuída por máquinas automáticas variáveis.
7
Fig. 7.13 - 1 Comparação entre linhas em série e em paralela
Na associação em paralelo, são associados os conteúdos das montagens de máquinas automá-
ticas individuais. Várias máquinas automáticas realizam o mesmo programa de montagem. Mon-
tam todos os componentes numa máquina que, na montagem em série, estão distribuídos por
várias máquinas automáticas. Se a capacidade de uma máquina automática ficar esgotada, as
placas de circuitos impressos são transportadas para a máquina automática seguinte com o
mesmo programa de montar e são aí montadas. Esta combinação de máquinas com o mesmo
conteúdo de montagem é designada por grupo ou 'cluster'.
Linha em série
Linha em paralelo
Transporte sob
o chão
Grupo (Cluster)
Transporte horizontal/
elevador vertical
