Manual do usuário SIPLACE Série HF
Versão de software SR.50x.xx 2 Segurança do funcionamento
Edição 01/2006 PT 2.2 Chapas de aviso
37
2.2.2 Chapa de aviso W202 nos portais

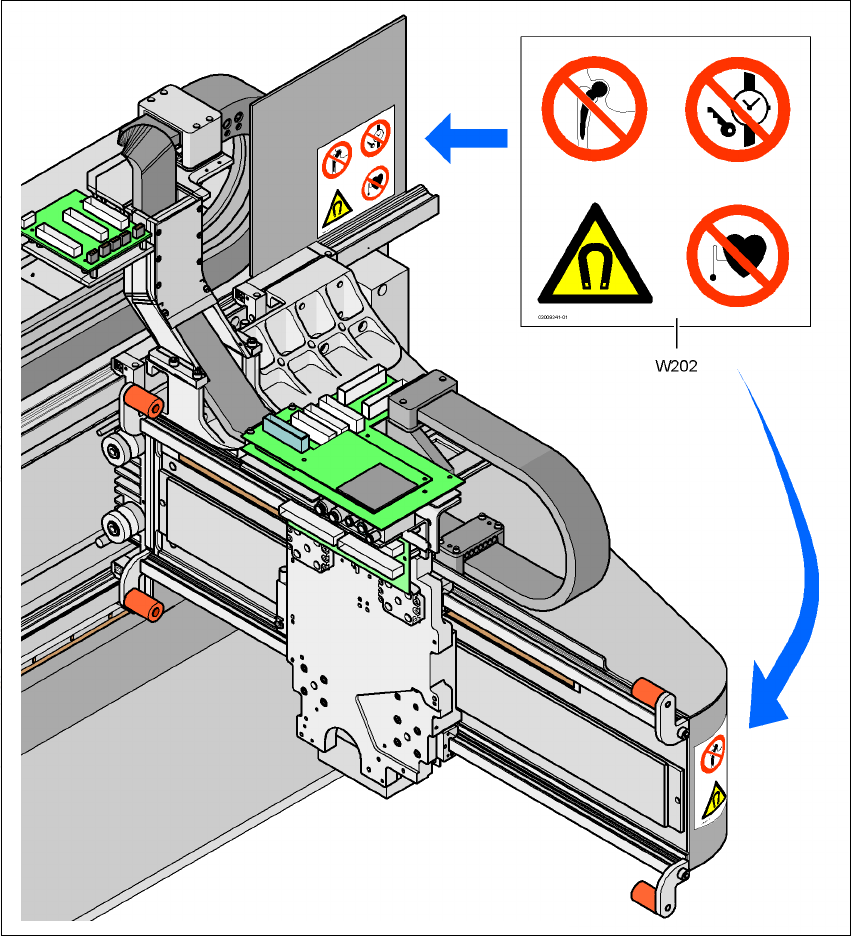

Fig. 2.2 - 3 Chapa de aviso W202 nos portais
Pos. W202, nº do artigo 03009341-01
Manual do usuário SIPLACE Série HF
2 Segurança do funcionamento Versão de software SR.50x.xx
2.2 Chapas de aviso Edição 01/2006 PT
38
2
Pos. W202 na Fig. 2.2 - 3, nº do artigo 03009341-01
(quant. por máquina HF: 6, por máquina HF/3: 7)
ALERTA 2
Fortes campos magnéticos permanentes no interior da máquina automática!
PERIGO 2
Perigo de morte para pessoas com implantes ativos (p.ex. pacemaker, bombas de insulina, des-
fibriladores).
2
ALERTA
Perigo de esmagamento para pessoas com implantes metálicos passivos (chapas, parafusos).
Com as tampas de protecção abertas, não mexer na máquina, nem se inclinar sobre a mesma.
Não colocar objetos metálicos na zona de perigo.
Manual do usuário SIPLACE Série HF
Versão de software SR.50x.xx 2 Segurança do funcionamento
Edição 01/2006 PT 2.2 Chapas de aviso
39
2.2.3 Chapa de aviso W205 no dispositivo de corte de fita
2
Pos. W205 nas Figs. 2.2 - 4, 2.2 - 5 e 2.2 - 6, nº do artigo 03009344-01
(quant. por máquina: 16)
2.2.3.1 Chapa de aviso W205 na parte cima
2
Fig. 2.2 - 4 Chapa de aviso W205 na parte cima do dispositivo de corte de fita
ALERTA 2
Se quiser trabalhar no dispositivo de corte fita, tem de desligar a máquina automática da alimen-
tação de corrente elétrica e de ar comprimido.
Aguarde até que a pressão de serviço tenha caído para 0 MPa.
Use luvas de protecção rígidas ao trabalhar com o dispositivo de corte da fita. 2
2
2
2
2
2
2
2
2
PERIGO DE CORTE!
Mesmo com a máquina desligada há perigo
de corte
