Manual do usuário SIPLACE Série HF
Versão de software SR.50x.xx 2 Segurança do funcionamento
Edição 01/2006 PT 2.5 Instruções de segurança para o funcionamento da máquina automática
55
Os alimentadores são identificados com o seguinte auto-colante:
2
CUIDADO
Para se evitar o risco existente, é absolutamente necessário que para a montagem de tais com-
ponentes sejam usados os alimentadores aprovados para esse fim e que são. Os seguintes:
para o formato C/D Artigo nº: 00141118-01
para o formato E Artigo nº: 00141117-01 2
ALERTA 2
Æ Inspecione e esvazie a caixa de desperdícios de fita hora a hora.
Æ Por causa do risco de incêndio, esvazie a caixa de desperdícios de fita para coletores ade-
quados. Estes coletores não devem ser colocados no interior de edifícios.
Manual do usuário SIPLACE Série HF
2 Segurança do funcionamento Versão de software SR.50x.xx
2.5 Instruções de segurança para o funcionamento da máquina automática Edição 01/2006 PT
56
2.5.3 Instruções de segurança para retirar bocais em cabeças Collect&Place
CUIDADO
PERIGO DE FERIMENTOS NOS DEDOS DEVIDO A BOCAIS PONTIAGUDOS 2
Cuidado com os dedos ao retirar bocais do mandril em cabeças Collect&Place na posição de
retirar/colocar (Pos. 2 na Fig. 2.5 - 2).
Para retirar bocais manualmente do mandril, proceda como a seguir se indica:
Æ Avance para a posição de retirar (Pos. 1) o mandril de onde quer retirar o bocal.
Æ Nesse local, retire o bocal do mandril.
2

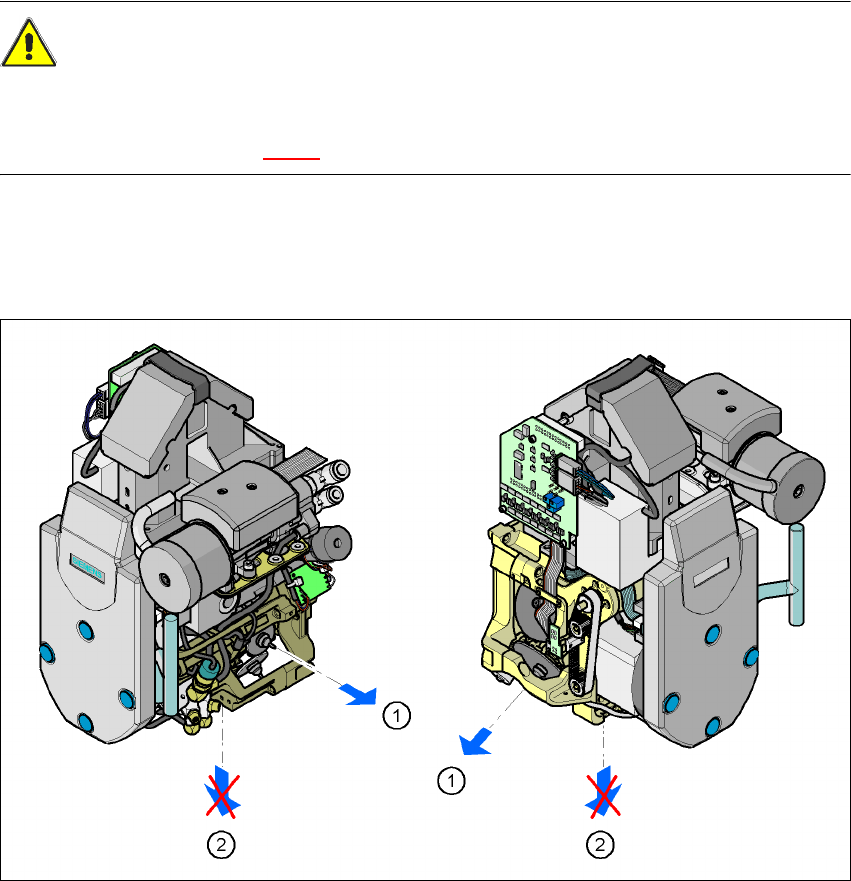

Fig. 2.5 - 2 Posição do mandril na troca manual do bocal
2
(1) Posição de recolha para mandris e bocais
(2) Posição de recolha e de montagem
Manual do usuário SIPLACE Série HF
Versão de software SR.50x.xx 2 Segurança do funcionamento
Edição 01/2006 PT 2.5 Instruções de segurança para o funcionamento da máquina automática
57
2.5.4 Instruções de segurança para a deslocação manual do eixo Z na TwinHead
CUIDADO
PERIGO DE ESMAGAMENTO NA TWINHEAD 2
Em caso algum deverá deslocar para baixo o eixo Z com a mão no pára-choque da unidade de
reposição. Devido à força da mola do cilindro, há risco de ferimentos para os seus dedos no
recuo do pára-choque. Isso também se aplica ao setor interno da TwinHead, quando a haste do
êmbolo recua rapidamente para a sua posição inicial.
Fig. 2.5 - 3 Perigo de esmagamento pela unidade de recuo na TwinHead
2
(1) Unidade de recuo, cilindro de ar comprimido
(2) Haste do êmbolo
(3) Pára-choque da unidade de recuo
(A) Local de esmagamento para os dedos
