Manual do usuário SIPLACE Série HF
2 Segurança do funcionamento Versão de software SR.50x.xx
2.5 Instruções de segurança para o funcionamento da máquina automática Edição 01/2006 PT
60
canal de condução das embalagens. Fica assim garantido que o operador já não precisa de ter
acesso à zona de perigo do canal de condução das embalagens.
2.5.7 Instruções de segurança para a deslocação do carro de componentes
ALERTA
Para evitar a ocorrência de acidentes, respeite rigorosamente as regras que seguem quando
deslocar o carro de componentes.
Æ Sempre que queira deslocar o carro de componentes, segure nas pegas com ambas as
mãos.
Æ Não se esqueça de que um carro de componentes totalmente equipado com alimentadores
pode tombar para o lado ou para a frente a partir de uma inclinação de cerca de 20º.
Æ Assegure-se de que a superfície sobre a qual desloca o carro seja sempre muito menos in-
clinada.
Æ Tenha o cuidado de não colidir com obstáculos. Com velocidade suficiente, o carro poderia
tombar para a frente.
2.5.8 Nota sobre a segurança de CES das máquinas automáticas
Utilize exclusivamente bocais identificadas como condutores de corrente. Só assim é que ficam
preenchidas as condições para a segurança CES das máquinas automáticas.
Manual do usuário SIPLACE Série HF
Versão de software SR.50x.xx 2 Segurança do funcionamento
Edição 01/2006 PT 2.6 Instalações de segurança
61
2.6 Instalações de segurança
2.6.1 Tampas de proteção e tampas de cobertura
2

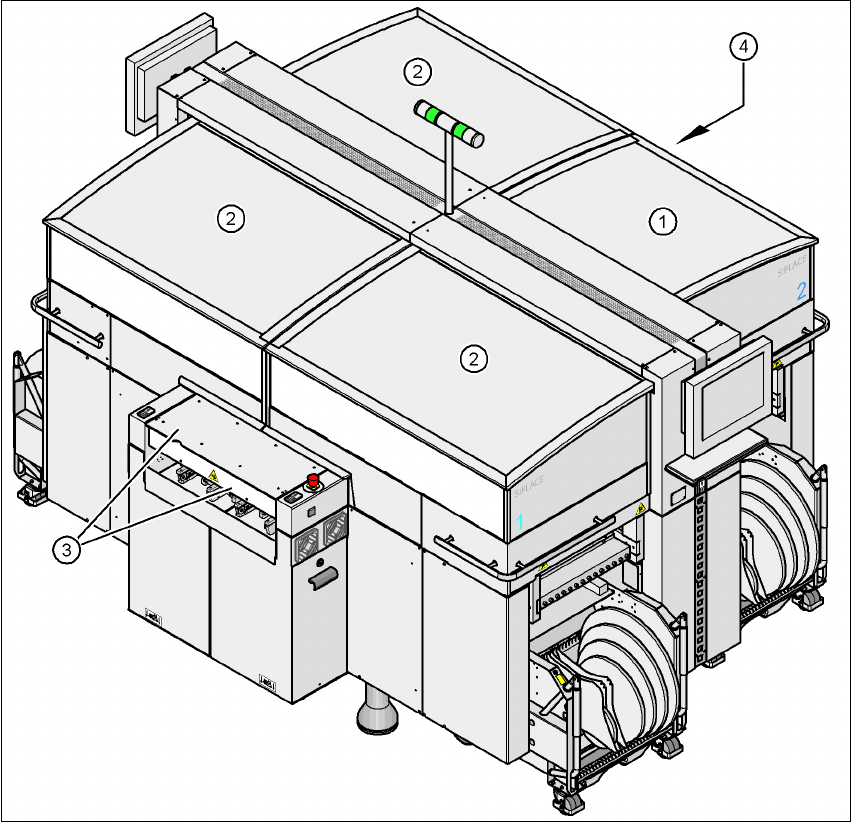

Fig. 2.6 - 1 Tampa de segurança
2
A zona de deslocação dos portais está coberta com quatro tampas de protecção que abrem para
cima. Painéis laterais evitam o acesso ao interior da máquina automática a partir dos lados. As
(1) Tampa de proteção, curta
(2) Tampa de proteção, comprida
(3) Tampa de cobertura e proteção contra acesso na cinta de entrada
(4) Tampa de cobertura e proteção contra acesso na cinta de saída
Manual do usuário SIPLACE Série HF
2 Segurança do funcionamento Versão de software SR.50x.xx
2.6 Instalações de segurança Edição 01/2006 PT
62
tampas de cobertura de abrir para cima situadas sobre a correia de entrada e sobre a correia de
saída do transporte da PCI e a proteção contra o acesso à correia de entrada e à correia de saída
evitam o acesso ao transporte da PCI.
Funcionamento 2
Se uma das tampas de protecção for oscilada para cima ou elevada uma das tampas de protec-
ção no transporte das PCI, a alimentação de corrente elétrica do eixo do pórtico é imediatamente
cortada. Os eixos dos portais ficam parados. Na tela surge então o aviso "Fechar a tampa".
Æ Feche as tampas de proteção e carregue numa das teclas de início (Pos. 1 na Fig. 2.6 - 2),
para continuar a montagem.
2

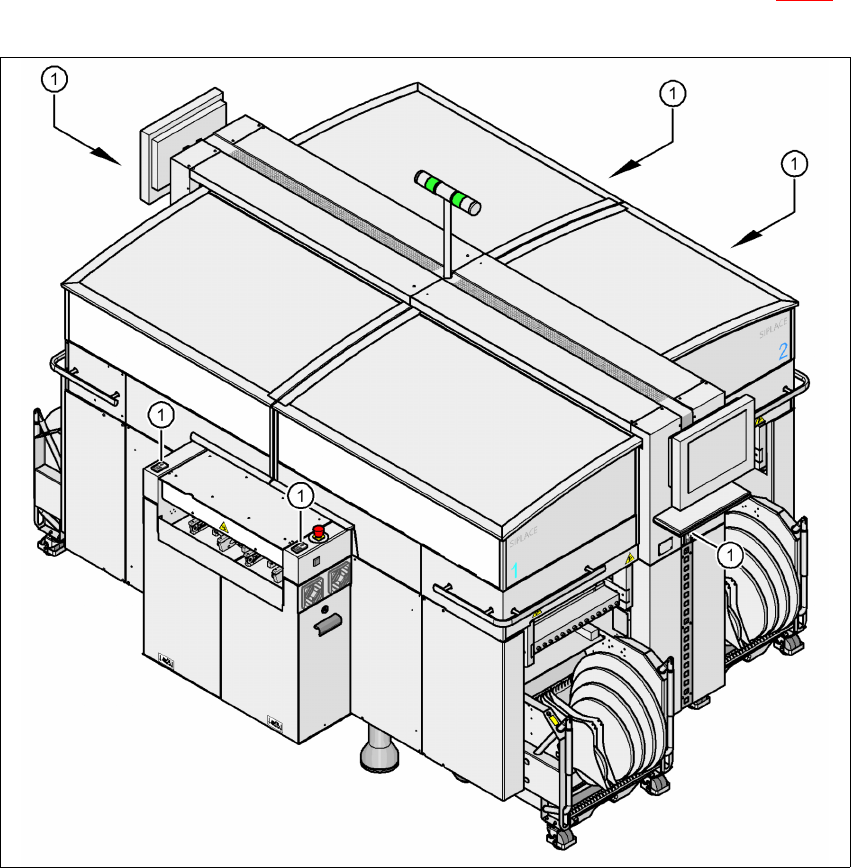

Fig. 2.6 - 2 Posição das teclas de início (brancas) na máquina automática
(1) Teclas de início (brancas) na máquina automática
