Manual do usuário SIPLACE Série HF Versão de software SR.50x.xx 2 Segurança do funcionamento Edição 01/2006 PT 2.6 Instalações de segurança 63 2.6.2 Interrupt ores e te cl as na máquina automática 2.6.2.1 Localização dos…
Manual do usuário SIPLACE Série HF
2 Segurança do funcionamento Versão de software SR.50x.xx
2.6 Instalações de segurança Edição 01/2006 PT
62
tampas de cobertura de abrir para cima situadas sobre a correia de entrada e sobre a correia de
saída do transporte da PCI e a proteção contra o acesso à correia de entrada e à correia de saída
evitam o acesso ao transporte da PCI.
Funcionamento 2
Se uma das tampas de protecção for oscilada para cima ou elevada uma das tampas de protec-
ção no transporte das PCI, a alimentação de corrente elétrica do eixo do pórtico é imediatamente
cortada. Os eixos dos portais ficam parados. Na tela surge então o aviso "Fechar a tampa".
Æ Feche as tampas de proteção e carregue numa das teclas de início (Pos. 1 na Fig. 2.6 - 2),
para continuar a montagem.
2
Fig. 2.6 - 2 Posição das teclas de início (brancas) na máquina automática
(1) Teclas de início (brancas) na máquina automática
Manual do usuário SIPLACE Série HF
Versão de software SR.50x.xx 2 Segurança do funcionamento
Edição 01/2006 PT 2.6 Instalações de segurança
63
2.6.2 Interruptores e teclas na máquina automática
2.6.2.1 Localização dos interruptores e teclas na máquina automática
2

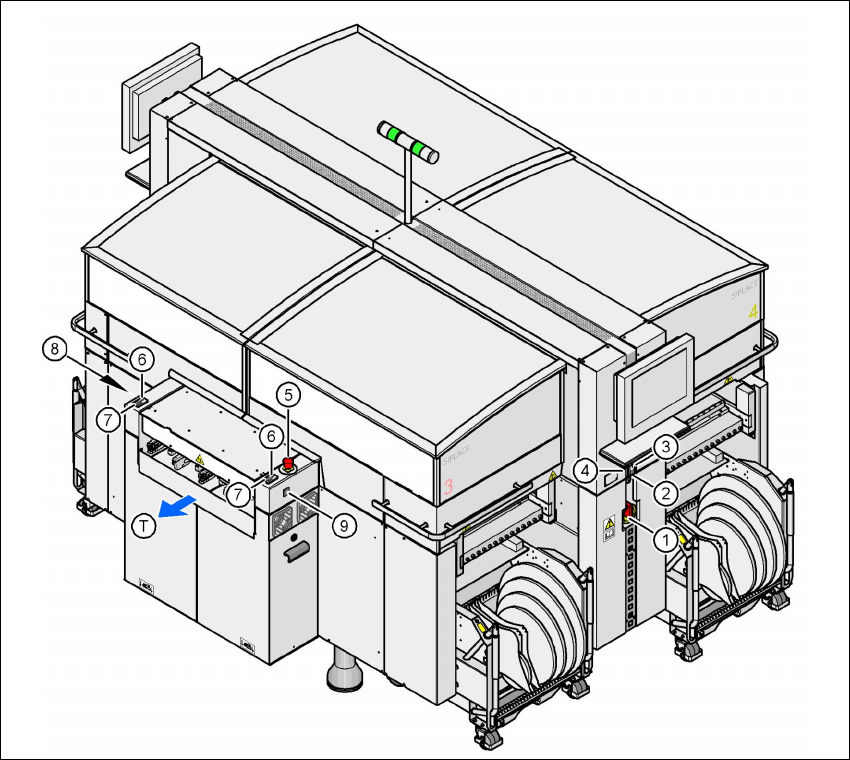

Fig. 2.6 - 3 Localização de interruptores e teclas - olhando para o lado de saída da PCI
2
(1) Interruptor principal
(2) Tecla de parada (preta) na área de comando no lado de alimentação de corrente elétrica
(3) Tecla de início (branca) na área de comando no lado de alimentação de corrente elétrica
(4) Contador de componentes na área de comando no lado de alimentação de corrente elétrica
(5) Botão de PARADA DE EMERGÊNCIA no lado de saída
(6) Tecla de início (branca) no lado de saída
(7) Tecla de parada (preta) no lado de saída
(8) Tecla (preta) para encostar e desencostar o carro de componentes, localidade 2
(9) Tecla (preta) para encostar e desencostar o carro de componentes, localidade 3
(T) Sentido do transporte da PCI
Manual do usuário SIPLACE Série HF
2 Segurança do funcionamento Versão de software SR.50x.xx
2.6 Instalações de segurança Edição 01/2006 PT
64
2

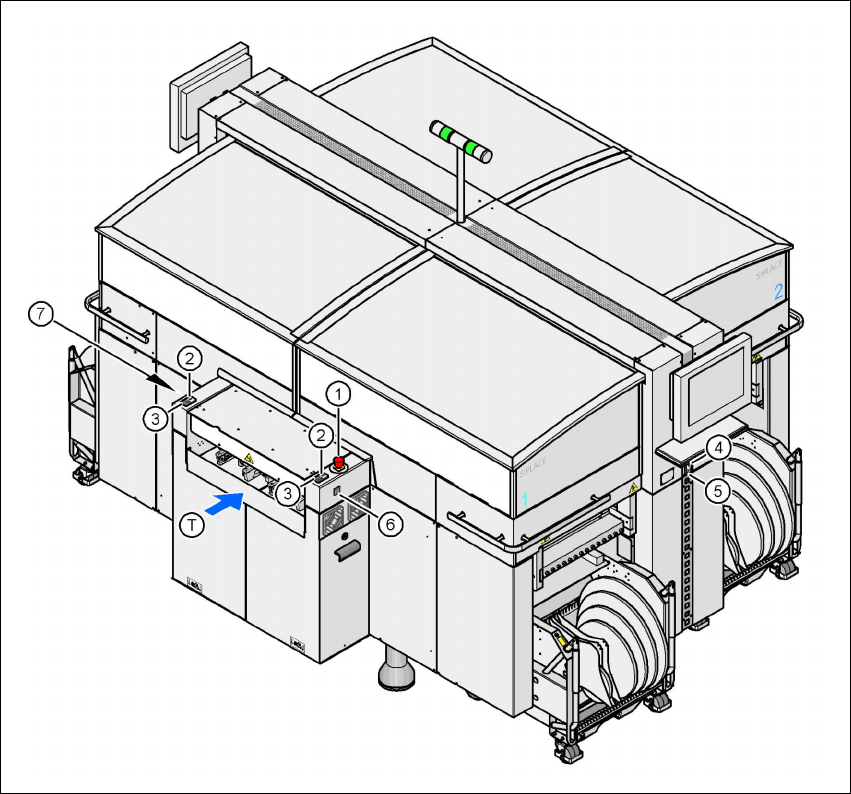

Fig. 2.6 - 4 Localização de interruptores e teclas - olhando para o lado de entrada da PCI
2
(1) Botão de PARADA DE EMERGÊNCIA no lado de entrada
(2) Tecla de início (branca) no lado de entrada
(3) Tecla de parada (preta) no lado de entrada
(4) Tecla de início (branca) no campo de comando no lado de unidade de ar comprimido
(5) Tecla de parada (preta) no área de comando no lado de unidade de ar comprimido
(6) Tecla (preta) para encostar e desencostar o carro de componentes, localidade 1
(7) Tecla (preta) para encostar e desencostar o carro de componentes, localidade 4
(T) Sentido do transporte da PCI
