Manual do usuário SIPLACE Série HF
2 Segurança do funcionamento Versão de software SR.50x.xx
2.9 Estado de energia da máquina automática depois de se desligar o interruptor principal Edição 01/2006 PT
78
2.9 Estado de energia da máquina automática depois
de se desligar o interruptor principal
2
Fig. 2.9 - 1 Localização da alimentação de corrente elétrica na máquina automática
2
ALERTA
A máquina automática é alimentada com corrente da rede de 3 x 208 V~, 3 x 230 V~, 3 x 380 V~,
3 x 400 V~ ou 3 x 415 V~ ± 5 %, 50/60 Hz. As peças desta máquina conduzem, portanto, tensões
que podem causar a morte, mesmo com o interruptor principal desligado. O manuseio incorreto
desta máquina automática pode, por esse motivo, causar a morte ou ferimentos muito graves e
também graves danos materiais. 2
Æ Devem ser respeitadas as prescrições em vigor sobre a prevenção de acidentes e de DIN
(particularmente DIN EN 60 204, Parte 1).
Æ Só pessoal devidamente qualificado e experiente é que poderá abrir a cobertura por meio da
unidade de alimentação de corrente.
(1) Interruptor principal
Manual do usuário SIPLACE Série HF
Versão de software SR.50x.xx 2 Segurança do funcionamento
Edição 01/2006 PT 2.9 Estado de energia da máquina automática depois de se desligar o interruptor principal
79
2
Fig. 2.9 - 2 Localização do interruptor principal e da tomada de serviço
2
(1) Interruptor principal
(2) Tomada de serviço
Manual do usuário SIPLACE Série HF
2 Segurança do funcionamento Versão de software SR.50x.xx
2.9 Estado de energia da máquina automática depois de se desligar o interruptor principal Edição 01/2006 PT
80
2

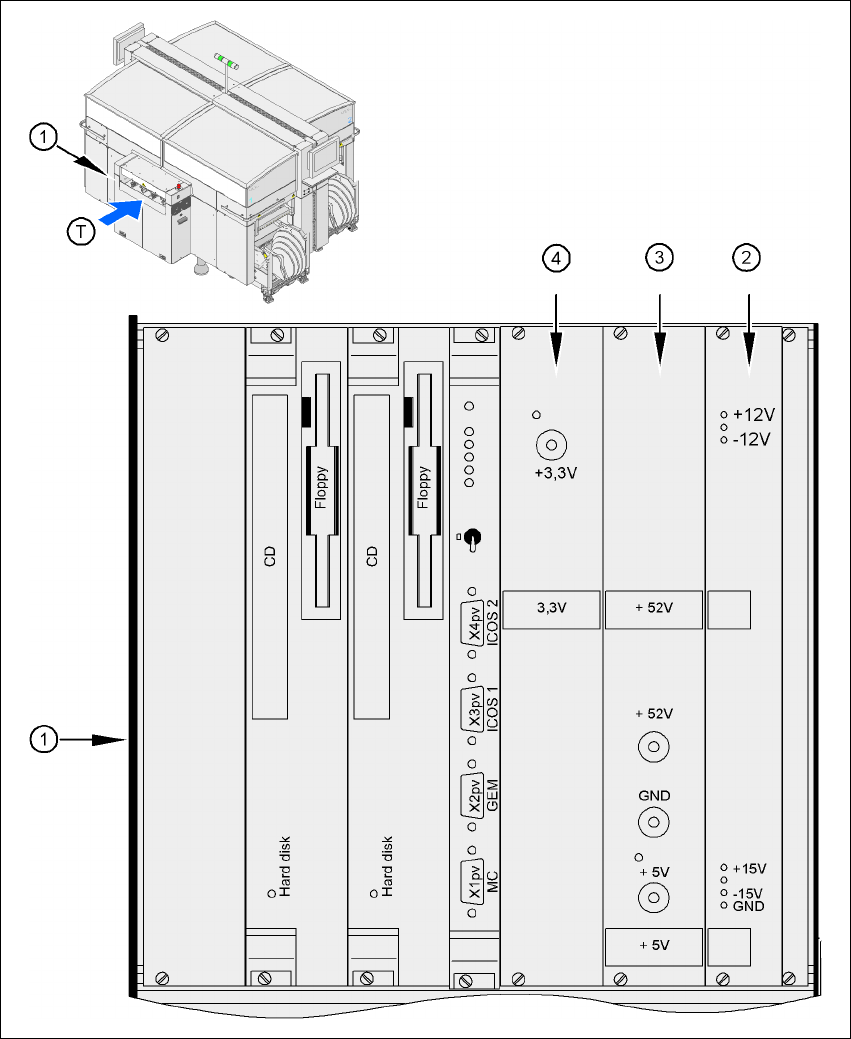

Fig. 2.9 - 3 Localização da unidade de computador
2
(1) Unidade de computador (parte superior)
(2) Unidade de alimentação de corrente ± 12 V-/± 15 V-
(3) Unidade de alimentação de corrente + 5 V-/+ 52 V-
(4) Unidade de alimentação de corrente + 3,3 V-
(T) Sentido do transporte das placas de circuitos impressos
