Manual do usuário SIPLACE Série HF Versão de software SR.50x.xx 2 Segurança do funcionamento Edição 01/2006 PT 2.10 B loqueamento da m áquina aut. e colocação de painéis de aviso 87 Fig. 2.10 - 2 Bloquear o inter ruptor …
Manual do usuário SIPLACE Série HF
2 Segurança do funcionamento Versão de software SR.50x.xx
2.10 Bloqueamento da máquina aut. e colocação de painéis de aviso Edição 01/2006 PT
86
Æ Desligar a máquina automática de todas as suas fontes de energia:
– Interrompa a introdução de ar comprimido.
– Interrompa a alimentação da rede elétrica.
Æ Fechar as máquinas automáticas à chave.
– Coloque sempre um cadeado onde seja possível, p.ex. no interruptor de proteção do mo-
tor.
2

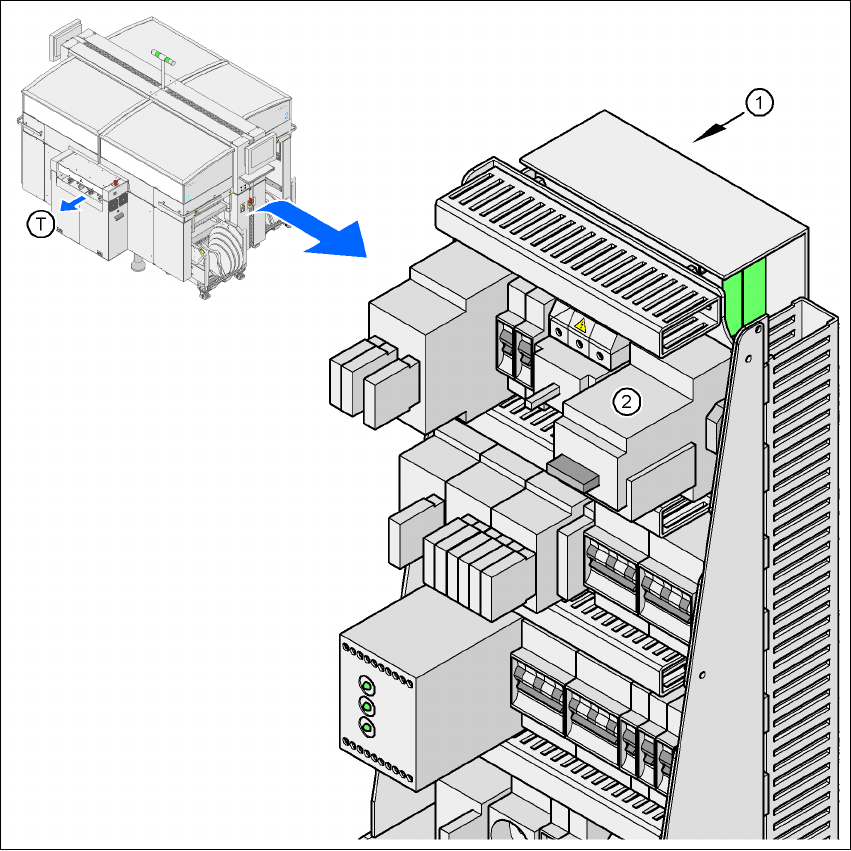

Fig. 2.10 - 1 Localização do interruptor de proteção do motor
2
(1) Alimentação de corrente elétrica
(2) Interruptor de proteção do motor
(T) Sentido do transporte das placas de circuitos impressos
Manual do usuário SIPLACE Série HF
Versão de software SR.50x.xx 2 Segurança do funcionamento
Edição 01/2006 PT 2.10 Bloqueamento da máquina aut. e colocação de painéis de aviso
87

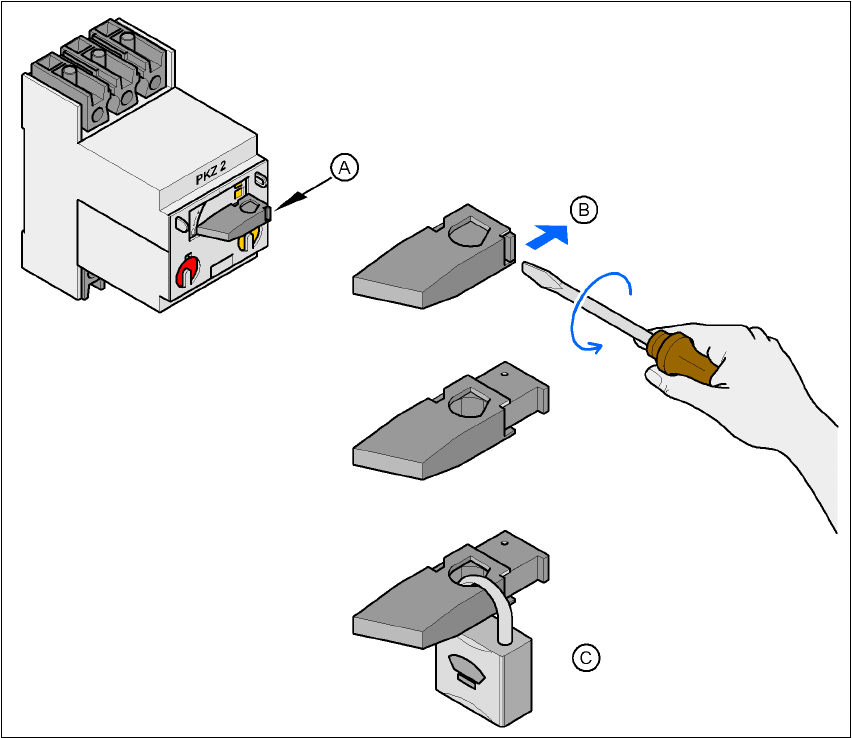

Fig. 2.10 - 2 Bloquear o interruptor de proteção do motor
2
– Alternativa: Colocação de chapas de aviso
Sempre que possível, fechar a máquina com um aloquete. No entanto, há situações em
que para a ligação da corrente não pode ser colocado um aloquete. Nesses casos, têm
de ser colocados painéis de aviso nas máquinas que estiverem ligadas livremente para
que todo o pessoal fique informado de que a máquina foi ligada para trabalhos de assis-
tência técnica. O painel tem de ficar colocado de forma segura para não cair, tem de po-
der ser ligo de todos os lados e só poderá ser retirado por quem o colocou. 2
Æ Libertação de energia acumulada
(A) Rodar a alavanca de comutação no sentido contrário do movimento dos ponteiros do relógio.
(B) Com a chave de parafusos, retirar a manilha de retenção da alavanca de comutação.
(C) Bloquear a alavanca de comutação com cadeado.
Manual do usuário SIPLACE Série HF
2 Segurança do funcionamento Versão de software SR.50x.xx
2.10 Bloqueamento da máquina aut. e colocação de painéis de aviso Edição 01/2006 PT
88
Energias acumuladas na alimentação de ar comprimido e energia elétrica nos condensado-
res do electrólito têm de ser libertadas através de medidas adequadas. 2
– Depois de desligar a máquina automática, aguarde o tempo indicado para descarga elé-
trica ou dissipação de pressão (ver as seções 2.7
e 2.8), para que na máquina automá-
tica se possa trabalhar sem perigo.
Æ Verificação dos bloqueamentos.
Testar o bloqueamento da máquina automática, premindo simplesmente a tecla de arranque.
Æ Os seguintes passos são precisos para que a máquina automática fique pronta para arran-
car.
Æ Verificar a área de trabalho. Ter o cuidado de verificar que o pessoal autorizado retirou toda
a ferramenta e que todos os dispositivos de segurança estão novamente activos.
Æ Informar todo o pessoal sobre o que se vai passar.
Æ Informar todo o pessoal na área em causa de que a máquina vai novamente entrar em ser-
viço, mesmo antes de se retirar nem que seja um só dos aloquetes ou dos painéis de aviso.
Æ Retire os cadeados/as chapar de aviso
Æ Cada colaborador autorizado tem de retirar o seu próprio cadeado e guardar o mesmo fe-
chado à chave.
Æ Ligar a máquina automática e mandar o pessoal autorizado verificar durante o serviço se as
reparações foram realizadas correctamente.
2.10.3 Testes
Pessoal de manutenção ou electricistas devem testar os circuitos, activando-os durante curto es-
paço de tempo, sem anular o processo de bloqueamento. No entanto, isso só deve ser feito se já
não houver pessoas a executar trabalhos no componente a testar.
É importantíssimo que todos os interruptores de arranque sejam identificados com o painel de
aviso "Não ligar" a fim de assim se evitar o arranque inadvertido da máquina durante esse tempo.
2.10.4 Responsabilidade e obrigações
– Faz parte das atribuições e obrigações do pessoal de manutenção e dos electricistas garantir
que este modo de atuar seja respeitado.
– Faz parte das atribuições e obrigações dos chefes imediatos do pessoal de manutenção e
dos electricistas instruir o seu pessoal sobre este processo.
– Faz parte das atribuições e obrigações dos encarregados pela segurança, com a participa-
ção da comissão de segurança, das autoridades sanitárias (Health Service Department) e
dos diretores dos diferentes departamentos e vice-presidentes, regulamentar o processo de
bloqueamento e de identificação do bloqueamento das máquinas automáticas.
