3 Dados técnicos Manual do usuário SIPLACE Série HF 3.3 Valores das conexões das máquinas automátic as Versão de software SR.50x.xx E dição 01/2006 PT 98 Consumo nominal de corren te 8, 9 A / 3 x 4 00 V~ (H F/3) 8,2 A / …

Manual do usuário SIPLACE Série HF 3 Dados técnicos

Versão de software SR.50x.xx Edição 01/2006 PT 3.3 Valores das conexões das máquinas automáticas

3.3 Valores das conexões das máquinas automáticas

Abastecimento de

componentes

4 carros de componentes com suporte de rolo de fita e coleto-

res integrados de desperdícios

15 localidades de 30 mm de largura por cada carro de compo-

nentes ou até 2 trocadores de bandejas matriciais em vez de

carro de componentes

(HF/3: 1 TBM)

Tipos de alimentadores Fitas, Bulkcase, carregadores de barras, alimentadores OEM

específicos para a utilização, alimentadores Surftape (8, 12,

16 mm), carregadores de waffle-pack

Capacidade de preparação 180 pistas, largura 8 mm (60 alimentadores S, 3 x 8 mm)

120 pistas, largura 8 mm (60 alimentadores S, 2 x 8 mm)

60 pistas, largura 12 ou 16 mm (60 alimentadores S, 12/16 mm)

40 pistas, largura 24 ou 32 mm (40 alimentadores S, 24/32 mm)

28 pistas, largura 44 mm (28 alimentadores S, 44 mm)

24 pistas, largura 56 mm (24 alimentadores S, 56 mm)

20 pistas, largura 72 mm (20 alimentadores S, 72 mm)

16 pistas, largura 88 mm (16 alimentadores S, 88 mm)

Formato da placa de circuitos

impressos (compr. x larg.)

Transporte simples

50 x 50 mm² até 450 x 508 mm²

50 x 80 mm² até 610 x 508 mm² (opção "PCI longa")

Transporte duplo

50 x 50 mm² até 450 x 250 mm²

50 x 80 mm² até 610 x 250 mm² (opção "PCI longa")

Transporte duplo no modo de transporte simples

50 x 50 mm² até 450 x 450 mm²

50 x 80 mm² até 610 x 450 mm² (opção "PCI longa")

Espessura da PCI 0,3 - 4,5 mm (PCI mais forte, a pedido)

Valores de conexão elétrica

Tensão de conexão 3 x 208 V~ ± 5 %; 50/60 Hz (EUA)

3 x 230 V~ ± 5 %; 50/60 Hz

3 x 380 V~ ± 5 %; 50/60 Hz

3 x 400 V~ ± 5 %; 50/60 Hz (Europa)

3 x 415 V~ ± 5 %; 50/60 Hz

Fusíveis 3 x 32 A (3 x 208 V~)

3 x 32 A (3 x 230 V~)

3 x 16 A (3 x 380 V~)

3 x 16 A (3 x 400 V~)

3 x 16 A (3 x 415 V~)

Potência nominal e aparente 3,5 kVA (HF/3)

3,3 kVA (HF)

3 Dados técnicos Manual do usuário SIPLACE Série HF

3.3 Valores das conexões das máquinas automáticas Versão de software SR.50x.xx Edição 01/2006 PT

Consumo nominal de corrente 8,9 A / 3 x 400 V~ (HF/3)

8,2 A / 3 x 400 V~ (HF)

Falha de tensão Máx. 20 mseg.

Alimentação de ar comprimido

Valores de conexão do ar

comprimido

min

máx

0,5 MPa = 5,0 bar

1,0 MPa = 10 bar

Conexão do ar comprimido 3/4"-rosca com ligação de mangueira de 1/2"

Consumo de ar comprimido

com 4 aparelhos de corte e

dependendo da configuração

da cabeça de montagem

Máquina automática HF

C&P / TH 350 Nl/min

C&P / C&P 450 Nl/min

TH / TH 300 Nl/min

Máquina automática HF/3

C&P / C&P / TH 550 Nl/min

C&P / C&P / C&P 700 Nl/min

Pressão de serviço 0,48 MPa ± 0,025 MPa (4,8 bar ± 0,25 bar)

Especificação do ar comprimido

Tamanho máximo das partículas segundo a densidade com base em ISO/DIS 8573-1

(Classe 1)

Tamanho das partículas 0,1 µm

Densidade das partículas 0,1 mg/m³

Teor máximo de óleo

(Classe 1)

Densidade das partículas 0,01 mg/m³

Ponto de condensação da

pressão (Classe 4)

Ponto de condensação +3°

Indicação de emissão sonora

Máximo nível sonoro 74 dB (A)

Influências ambientais permitidas

Temperatura ambiente Entre 15°C e 35°C

Humidade do ar 30 até 75%

(Em média, não superior a 45 % para nunca haja condensação

na máquina.)

Manual do usuário SIPLACE Série HF 3 Dados técnicos

Versão de software SR.50x.xx Edição 01/2006 PT 3.4 Dimensões e peso das máquinas automáticas

3.4 Dimensões e peso das máquinas automáticas

3.4.1 Dimensões da máquina automática HF

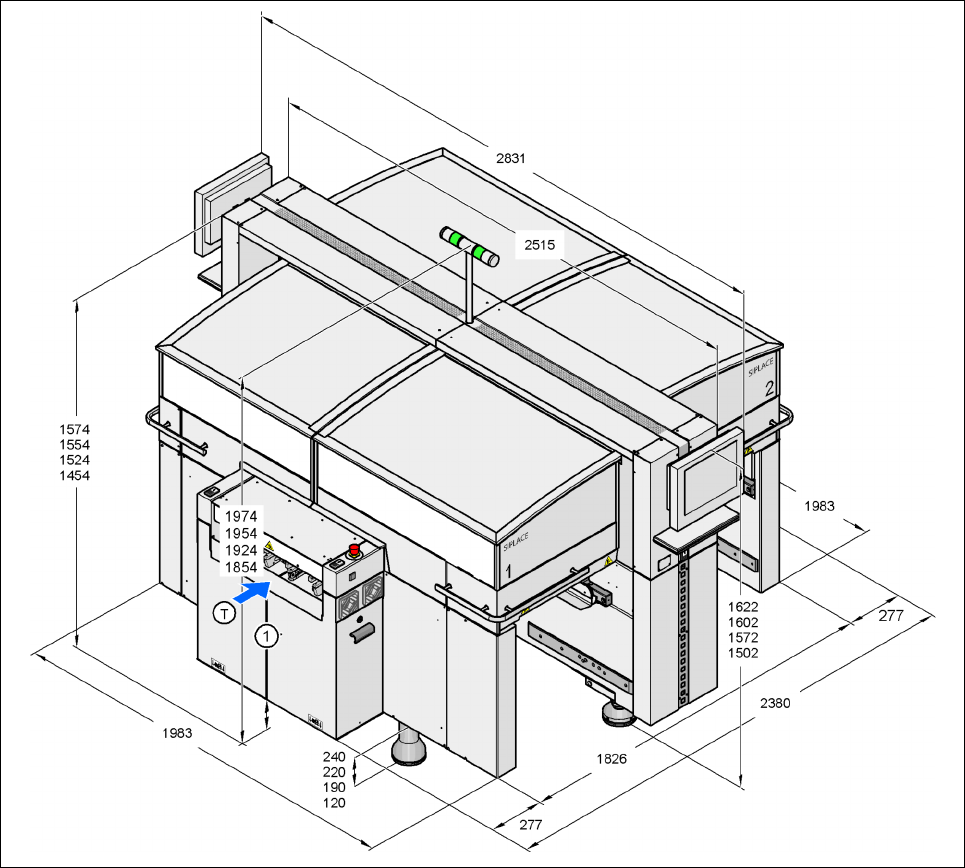

Fig. 3.4 - 1 Dimensões da máquina automática HF (máquina de base) em milímetros
