Servicearbeiten
3.1.8 CAN-Ein-/Ausgangsmodul tauschen [00355051-xx] Elektrik und Steuerung
Serviceanleitung SIPLACE X-Serie 69
3.1.8
3.1.8 CAN-Ein-/Ausgangsmodul tauschen [00355051-xx]
CAN-Ein-/Ausgangsmodul tauschen [00355051-xx]
Übersicht
Aus-/Einbau
► Beenden Sie alle Bestückoperationen am Automaten.
► Schalten Sie den Automaten am Hauptschalter aus.
► Öffnen Sie den Zugang zum Hauptverteiler (5) in Sektor 2 bzw. Unterverteiler (4) in Sektor 4.
► Markieren Sie die Anschlüsse am CAN-Ein-/Ausgabemodul und lösen Sie die Anschlüssen von den
Klemmleisten und Steckern
► Entfernen Sie die Baugruppe (3) von der Befestigungsschiene.
► Montieren Sie die neue Baugruppe und stellen Sie die Anschlüsse wieder her.
► Kontrollieren Sie den DIP-Schalter (2) auf der Baugruppe. Die Schalterstellung muss entsprechend
der ausgetauschten Baugruppe eingestellt sein.
► Kontrollieren Sie die Firmware und führen Sie ggf. einen Download durch.
Sehen Sie dazu auch...
5.6.2 Funktion Firmware prüfen [ ➙ 357]
HINWEIS
Ein weiteres CAN-Ein-/Ausgangsmodul befindet sich im Unterverteiler (Sektor 4).
► Der Austausch erfolgt analog.

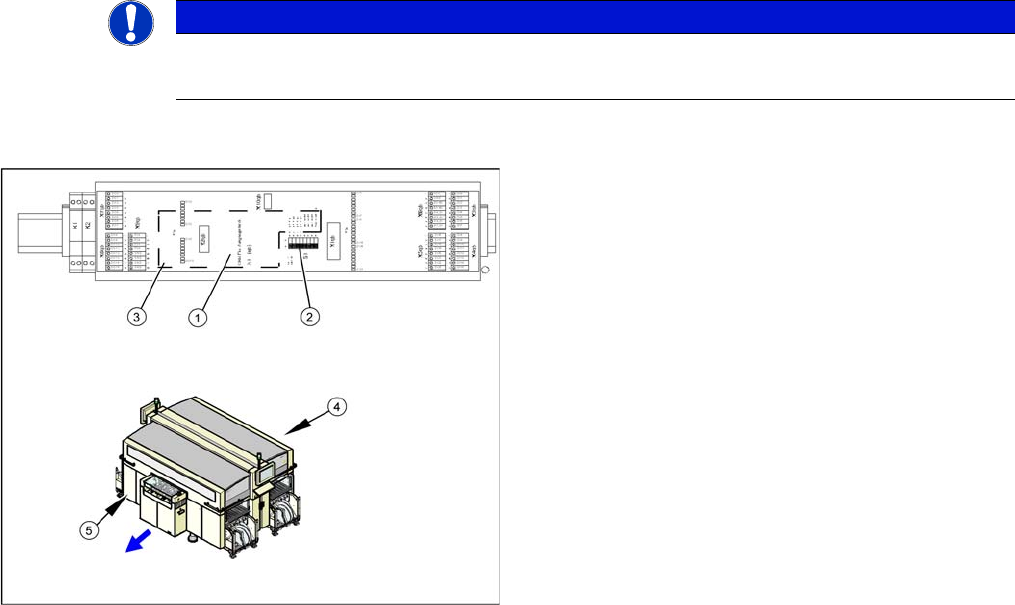

1. Einbauplatz für 1-Wire RS232-Brücke (gesteckt)
2. DIP-Schalter
3. Baugruppe CAN-Ein-/Ausgangsmodul
4. Unterverteiler
5. Hauptverteiler
Servicearbeiten
Elektrik und Steuerung 3.1.9 Belegung der LEDs am Unterverteiler
70 Serviceanleitung SIPLACE X-Serie
3.1.9
3.1.9 Belegung der LEDs am Unterverteiler
Belegung der LEDs am Unterverteiler
3.1.9.1
3.1.9.1 E/A-Modul Sub Distributor (Eingänge) [alt: 03010005-05]
E/A-Modul Sub Distributor (Eingänge) [alt: 03010005-05]

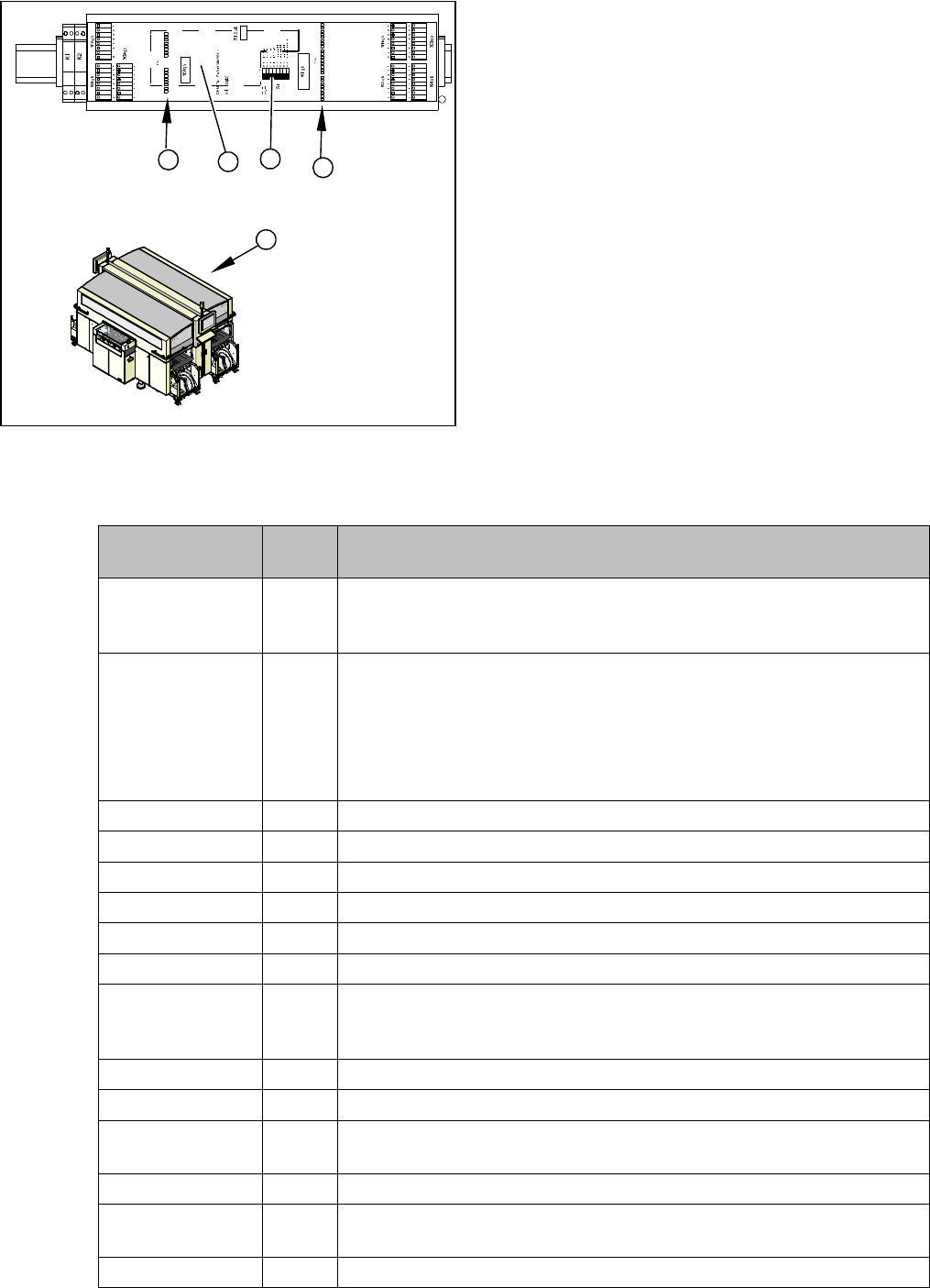

nc = not connected (Reserve)
1. LEDs Do 0 bis Do 15 (Digitalausgänge)
2. LEDs Di 0 bis Di 23 (Digitaleingänge)
3. Unterverteiler
4. 1-Wire-RS232-Brücke (gesteckt)
5. DIP-Schalter
► Öffnen Sie den Zugang zum Unterverteiler (3) in
Sektor 4.
► In der nachfolgenden Tabelle sehen Sie die Bele-
gung der LEDs. Ist die Belegung aktiv, leuchtet die
LED.
Klemmen-
bezeichnung
I/O Beschreibung/ Kommentar
X3_1 Di0 M_NotAusSchleife1ok oder M_Security Loop ("high" wenn alle Sicher-
heitschleifen geschlossen sind (Schutzhauben, NOT-HALT-Tasten, BE-
Klappen, BE-Tische).
X3_2 Di1 M_D0ServoAdressBus Bit-0 der Servoadresse!
Jede ServoBaugruppe bekommt eine Nummer (0-16) zur Identifikation
zugewiesen. Diese Nummer kann aus allen 4 ServoAdressBus Meldun-
gen rekonstruiert werden. Im Zusammenwirken mit den Ausgängen EA2/
Do0 bis EA2/Do4 kann jede ServoKarten im vorgesehene Slot abgefragt
werden.
X3_3 Di2 M_D1ServoAdressBus Bit-1 der Servoadresse!
X3_4 Di3 M_D2ServoAdressBus Bit-2 der Servoadresse!
X3_5 Di4 M_D3ServoAdressBus Bit der Servoadresse!
X3_6 Di5 M_Drucksensor Hauptventil/"high" Signal wenn Druckluftlevel erreicht
X3_7 Di6 M_Vakuumpumpe EIN
X3_8 Di7 nc
X4_1 Di8 M_StartTaste "high" Signal während der Betätigung der Starttaste. Diese
Tastenfunktion betätigt die Schützsicherheitskombination, alle Achsen
sind Betriebsbereit.
X4_2 Di9 M_StopTaste "high" Signal während der Betätigung der Stop-Taste. .
X4_3 Di10 M_Abwurfbehälter
X4_4 Di11 M_PortalCrash2 "low" Signal Portale 1 und 4 zu nah , "high" Signal nor-
maler Betriebszustand
X4_5 Di12 nc
X4_6 Di13 M_ServoEnable2 oder Steuerung Ein/"high" Signal Zwischenkreisspan-
nung für X/Y Servo an Axis Unit2 durchgeschaltet. (K4 meldet)
X4_7 Di14 nc
Servicearbeiten
3.1.9 Belegung der LEDs am Unterverteiler Elektrik und Steuerung
Serviceanleitung SIPLACE X-Serie 71
3.1.9.2
3.1.9.2 E/A-Modul Sub Distributor (Eingänge) [neu: 03046226-01]
E/A-Modul Sub Distributor (Eingänge) [neu: 03046226-01]
nc = not connected (Reserve)
X4_8 Di15 M_NotAusTasteMTC/"high" Signal NOT-HALT betätigt.
X5_1 Di16 nc
X5_2 Di17 M_Haube1 "high" Signal wenn Haube1 geschlossen
X5_3 Di18 M_BE-Tisch1 "high" Signal wenn BE-Tisch 1 angedockt
X5_4 Di19 M_HaubeLP-Eingabe "high" Signal wenn die Abdeckung über der LP-
Eingabe geschlossen ist.
X5_5 Di20 M_NotAusTasteLP-Eingabe "high" Signal wenn NOT-HALT-Taste ent-
riegelt ist.
X5_6 Di21 M_Haube4 "high" Signal wenn Haube 4 geschlossen.
X5_7 Di22 M_BE-Tisch4 "high" Signal wenn BE-Tisch 4 angedockt
X5_8 Di23 nc
X6_1 5 V
X6_2 GND
X6_3 GND
X6_4 GND
X6_5 nc
X6_6 nc
X6_7 nc
X6_8 nc
Klemmen-
bezeichnung
I/O Beschreibung/ Kommentar
Klemmen-
bezeichnung
I/O Beschreibung/ Kommentar
X3_1 Di0 M_NotAusSchleife1ok oder M_Security Loop ("high" wenn alle Sicher-
heitschleifen geschlossen sind (Schutzhauben, NOT-HALT-Tasten, BE-
Klappen, BE-Tische).
X3_2 Di1 nc
X3_3 Di2 nc
X3_4 Di3 nc
X3_5 Di4 nc
X3_6 Di5 M_Drucksensor Hauptventil/"high" Signal wenn Druckluftlevel erreicht
X3_7 Di6 M_Vakuumpumpe EIN
X3_8 Di7 nc
X4_1 Di8 M_StartTaste "high" Signal während der Betätigung der Starttaste. Diese
Tastenfunktion betätigt die Schützsicherheitskombination, alle Achsen
sind Betriebsbereit.
X4_2 Di9 M_StopTaste "high" Signal während der Betätigung der Stop-Taste. .
X4_3 Di10 nc
X4_4 Di11 M_PortalCrash2 "low" Signal Portale 1 und 4 zu nah , "high" Signal nor-
maler Betriebszustand
X4_5 Di12 nc
X4_6 Di13 M_ServoEnable2 oder Steuerung Ein/"high" Signal Zwischenkreisspan-
nung für X/Y Servo an Axis Unit2 durchgeschaltet. (K4 meldet)
