Servicearbeiten
3.3.8 Kabelschlepp tauschen Portale
Serviceanleitung SIPLACE X-Serie 109
HINWEIS!
Der Portalverteiler muss wieder an den neuen Kabel-
schlepp angesteckt und in die Maschine eingebaut wer-
den.
► Sichern Sie das Ende des Kabelschlepps (anbinden)
in der Maschine so, dass es nicht unkontrolliert
herumhängt und ggf. andere Komponenten in der
Maschine beschädigen kann.
► Entfernen Sie alle nötigen Kabelbinder am Portal-
Interface (2) und stecken Sie die Flachbandkabel ab.
► Stecken Sie die Kabelanschlüsse für Motor, Beros,
Inkrementalgeber und Temperatursensor am Portal-
Interface (2) ab.
HINWEIS!
Die Portal-Interface-Platine wird auf den Kabelhalter des
neuen Kabelschlepps montiert.
► Ziehen Sie die Kühlschläuche (4) des Y-Motor am
Verbindungsstück ab.
► Lösen Sie die Befestigungsschrauben der
Druckplatten (3) an der Energieführungskette. Be-
achten Sie, dass die Schrauben mit Sicherungslack
eingeklebt sind.
HINWEIS!
Es werden nur die Befestigungsschrauben gelöst. Die
Klemmung der Flachbandkabel bleibt erhalten.
Servicearbeiten
Portale 3.3.8 Kabelschlepp tauschen
110 Serviceanleitung SIPLACE X-Serie
► Lösen Sie die Flachbandkabel an der Kopfplatine (1).
► Entfernen Sie die Druckplatte (3).
► Lösen Sie die Befestigungsschrauben der
Druckplatte (3) an der Kopfhalterung und die beiden
am Portal (5).
HINWEIS!
Es werden nur die Befestigungsschrauben gelöst. Die
Klemmung der Flachbandkabel bleibt erhalten.
Achten Sie auf die Kontaktscheiben und Abstandsbolzen
(nicht verlieren und den Einbauort kennzeichnen). Diese
müssen beim späteren Wiedereinbau an der selben Stel-
le wieder montiert werden.
► Ziehen Sie die Schläuche am Pneumatikverteiler (2)
ab.
WARNUNG!
Verletzungsgefahr der Hände
Benutzen Sie zum Entfernen des Schlauches das Entrie-
gelungswerkzeug für Schläuche [03047090-xx].
► Lösen Sie die 4 Befestigungsschrauben (1) der
Kabelschleppkonsole (2) und entnehmen Sie den
kompletten Kabelschlepp vorsichtig aus der Maschi-
ne.
HINWEIS!
Die Befestigungsschrauben sind mit Loctite gesichert.
Servicearbeiten
3.3.8 Kabelschlepp tauschen Portale
Serviceanleitung SIPLACE X-Serie 111
Einbau
VORSICHT
Kabelschlepp vorsichtig handhaben
Hantieren Sie vorsichtig mit dem neuen Kabelschlepp und nehmen Sie eine zweite Person zur
Hilfe. Die Flachbandkabel und Pneumatikschläuche dürfen nicht scheuern oder knicken. Ach-
ten Sie auf scharfe Kanten.

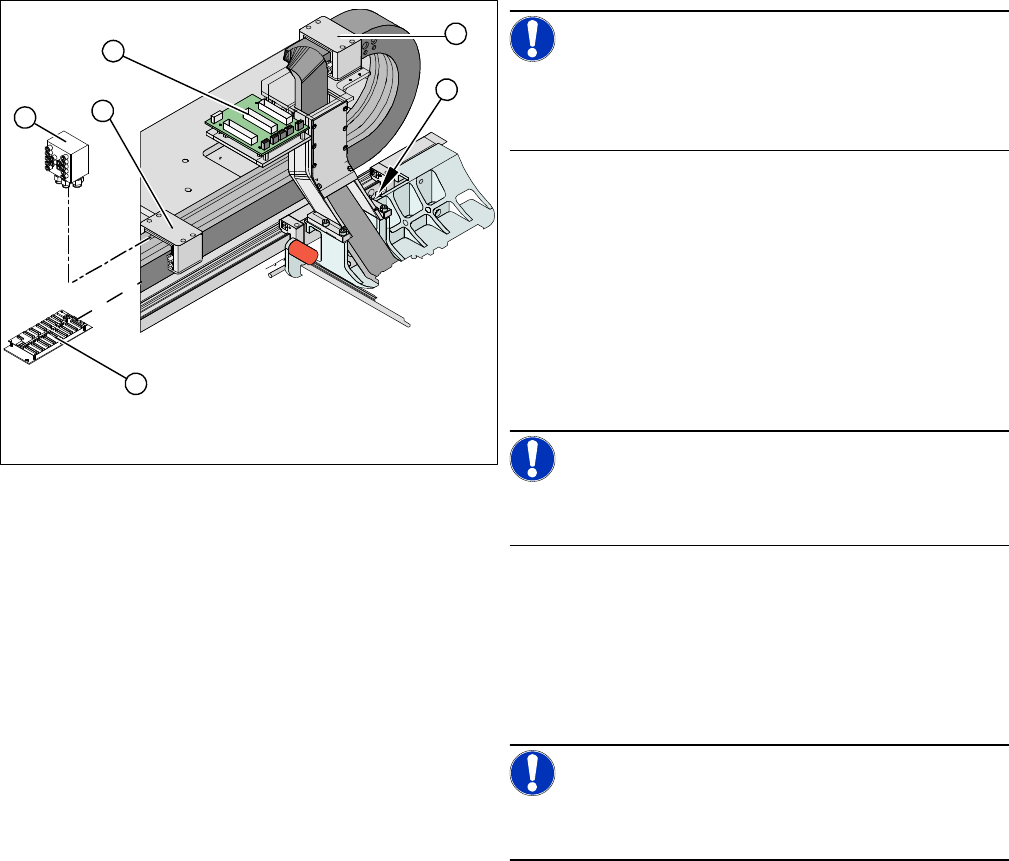

1. Kabelschlepp komplett
2. Druckplatten an der Energieführungskette
3. Druckplatten am Portal
4. Druckplatte an der Kopfhalterung
5. Kabelschleppkonsole
► Bringen Sie den neuen Kabelschlepp (1) vorsichtig in
die vorgegebene Lage. Achten Sie darauf, dass Sie
den Kabelschlepp nicht verdrehen.
► Sichern Sie die Enden vorläufig am
Maschinenständer (anbinden etc.).
► Montieren Sie die Portal-Interface-Platine auf den
Kabelhalter (4) des neuen Kabelschlepps.
► Befestigen Sie die Kabelschleppkonsole (1) locker
mit einer Schraube.
► Reinigen Sie die Auflagefläche des Kabelschlepps
am Maschinenständer mit einem trockenen Tuch.
► Verlegen Sie, ausgehend von der
Kabelschleppkonsole (1), die Flachbandkabel und
Schläuche zu den entsprechenden Anschlüssen:
⇨ Pneumatikverteiler (2)
⇨ Schlepp-Interface Portal (3)
⇨ Portal-Interface (4)
⇨ Portalverteiler (5)
