Servicearbeiten
Portale 3.3.8 Kabelschlepp tauschen
110 Serviceanleitung SIPLACE X-Serie

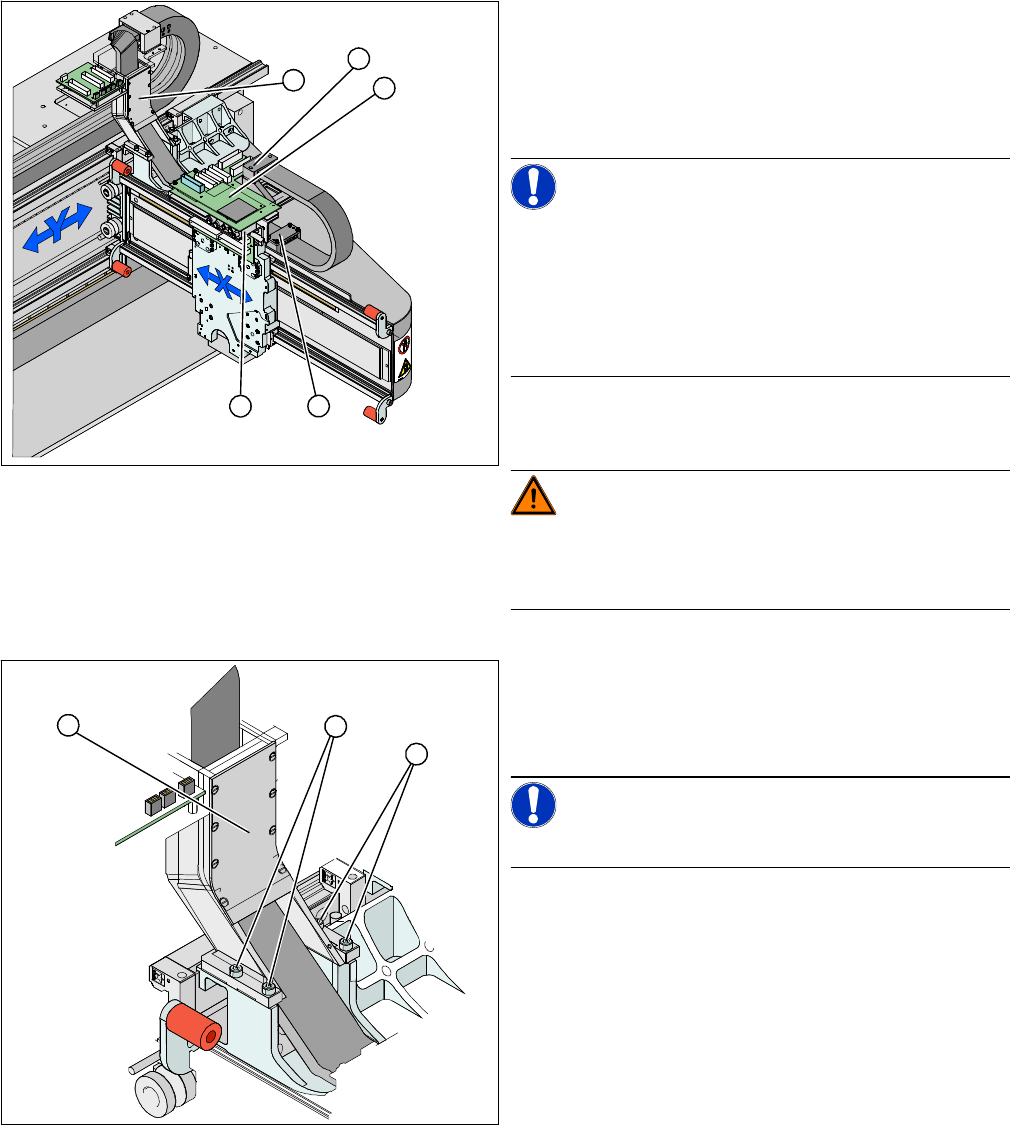

► Lösen Sie die Flachbandkabel an der Kopfplatine (1).
► Entfernen Sie die Druckplatte (3).
► Lösen Sie die Befestigungsschrauben der
Druckplatte (3) an der Kopfhalterung und die beiden
am Portal (5).
HINWEIS!
Es werden nur die Befestigungsschrauben gelöst. Die
Klemmung der Flachbandkabel bleibt erhalten.
Achten Sie auf die Kontaktscheiben und Abstandsbolzen
(nicht verlieren und den Einbauort kennzeichnen). Diese
müssen beim späteren Wiedereinbau an der selben Stel-
le wieder montiert werden.
► Ziehen Sie die Schläuche am Pneumatikverteiler (2)
ab.
WARNUNG!
Verletzungsgefahr der Hände
Benutzen Sie zum Entfernen des Schlauches das Entrie-
gelungswerkzeug für Schläuche [03047090-xx].
► Lösen Sie die 4 Befestigungsschrauben (1) der
Kabelschleppkonsole (2) und entnehmen Sie den
kompletten Kabelschlepp vorsichtig aus der Maschi-
ne.
HINWEIS!
Die Befestigungsschrauben sind mit Loctite gesichert.
Servicearbeiten
3.3.8 Kabelschlepp tauschen Portale
Serviceanleitung SIPLACE X-Serie 111
Einbau
VORSICHT
Kabelschlepp vorsichtig handhaben
Hantieren Sie vorsichtig mit dem neuen Kabelschlepp und nehmen Sie eine zweite Person zur
Hilfe. Die Flachbandkabel und Pneumatikschläuche dürfen nicht scheuern oder knicken. Ach-
ten Sie auf scharfe Kanten.

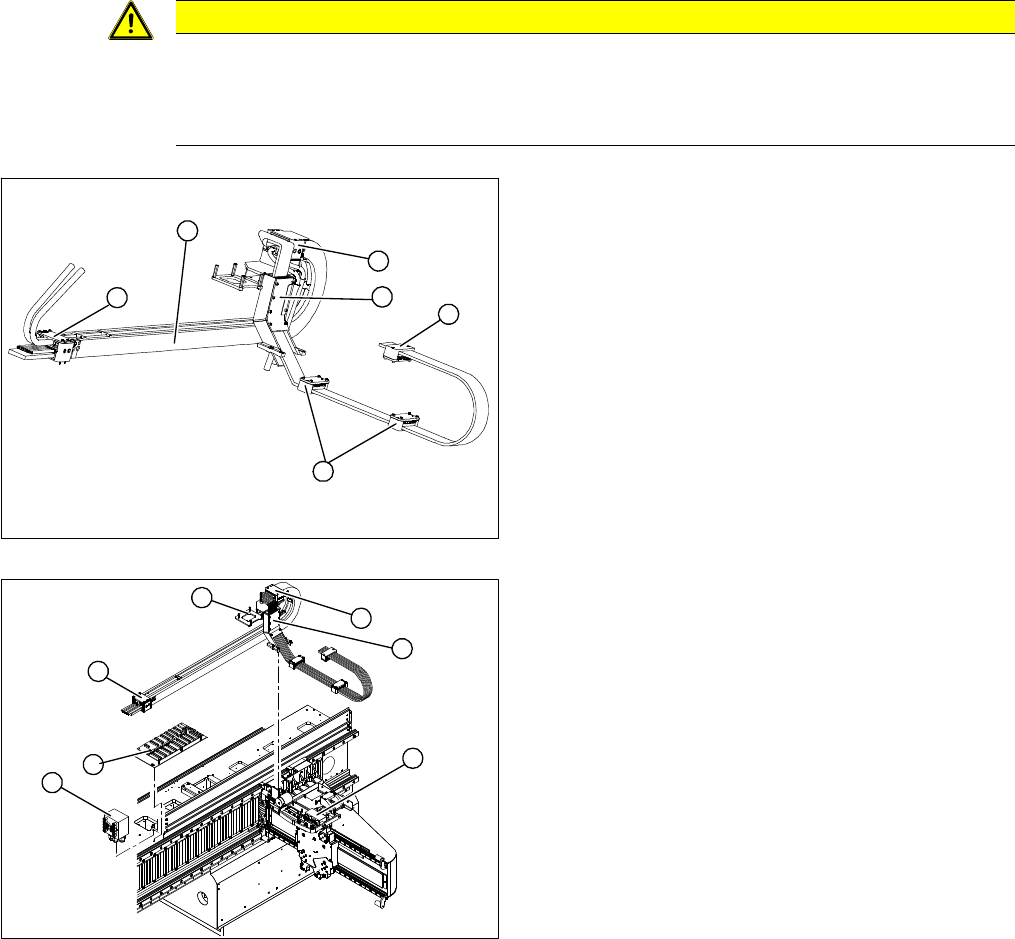

1. Kabelschlepp komplett
2. Druckplatten an der Energieführungskette
3. Druckplatten am Portal
4. Druckplatte an der Kopfhalterung
5. Kabelschleppkonsole

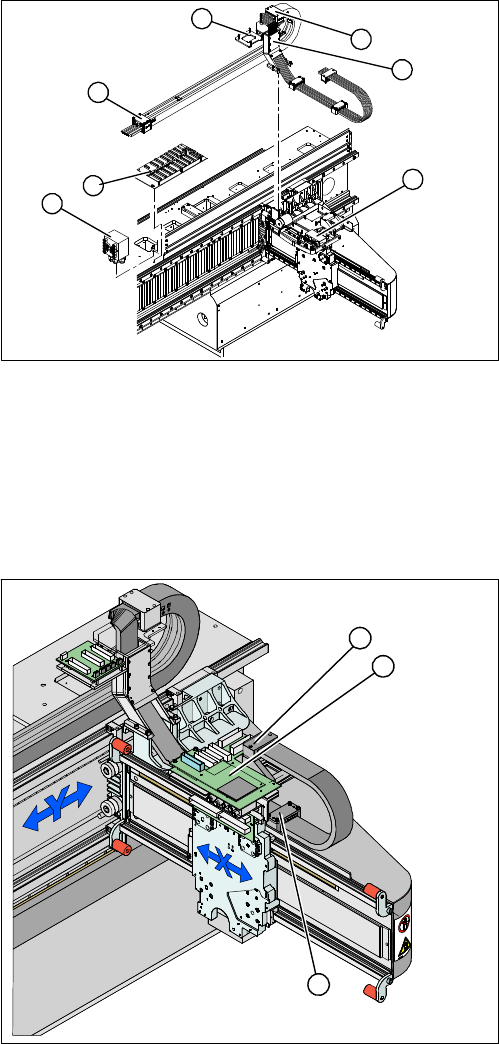

► Bringen Sie den neuen Kabelschlepp (1) vorsichtig in
die vorgegebene Lage. Achten Sie darauf, dass Sie
den Kabelschlepp nicht verdrehen.
► Sichern Sie die Enden vorläufig am
Maschinenständer (anbinden etc.).
► Montieren Sie die Portal-Interface-Platine auf den
Kabelhalter (4) des neuen Kabelschlepps.
► Befestigen Sie die Kabelschleppkonsole (1) locker
mit einer Schraube.
► Reinigen Sie die Auflagefläche des Kabelschlepps
am Maschinenständer mit einem trockenen Tuch.
► Verlegen Sie, ausgehend von der
Kabelschleppkonsole (1), die Flachbandkabel und
Schläuche zu den entsprechenden Anschlüssen:
⇨ Pneumatikverteiler (2)
⇨ Schlepp-Interface Portal (3)
⇨ Portal-Interface (4)
⇨ Portalverteiler (5)
Servicearbeiten
Portale 3.3.8 Kabelschlepp tauschen
112 Serviceanleitung SIPLACE X-Serie
► Stellen Sie die elektrischen Anschlüsse wieder her.
Beachten Sie dabei die Anschlussbelegungen.
► Kürzen Sie die Pneumatikschläuche auf die optimale
Länge. Achten Sie darauf, dass Sie nicht zu kurz oder
zu lang sind. Sie müssen sicher einrasten, dürfen je-
doch nicht knicken.
► Stellen Sie die pneumatischen Anschlüsse wieder
her. Beachten Sie dabei die Anschlussbelegungen.
► Befestigen Sie die Druckplatten (6) lose am
Maschinenständer.
► Überprüfen Sie, dass die Energieführungskette par-
allel auf der Auflage am Maschinenständer läuft. Fah-
ren Sie dazu die Y-Achse hin und her.
► Korrigieren Sie ggf. an der Kabelschleppkonsole (1)
und an den Druckplatten.
► Fixieren Sie die beiden Druckplatten (6) und die
Kabelschleppkonsole (1). Verwenden Sie dazu
Schraubensicherungslack Loctite 241.
► Ziehen Sie die Befestigungsschrauben der
Kabelschleppkonsole (1) über Kreuz fest.
► Stecken Sie die Kühlschläuche des Y-Motors wieder
auf die Anschlussstücke auf.
► Montieren Sie die 3 Druckplatten (1) am Portal und
an der Kopfhalterung (2).
► Montieren Sie die Kopfplatine (3). Achten Sie dabei
auf die Kontaktscheiben und Abstandsbolzen.
► Stellen Sie die Anschlüsse wieder her. Beachten Sie
dabei die Anschlussbelegungen.
► Befestigen Sie neue Kabelbinder an den
ursprünglichen Positionen.
► Montieren Sie alle demontierten Abdeckbleche an
die ursprüngliche Position.
