Servicearbeiten 3.3.8 Kabelschlepp tauschen Portale Serviceanleitung SIPLACE X-Serie 121 ► Überprü fen Sie, dass die Energiefü hrungskett e parallel auf der Auflage am Maschinenständer läuft. Fahren Sie dazu die Y-Achse …
Servicearbeiten
Portale 3.3.8 Kabelschlepp tauschen
120 Serviceanleitung SIPLACE X-Serie
Einbau
► Falls Sie einen Kabelschlepp der
Version 1 ab B-079-B
gegen einen Kabelschlepp der
Version 2
nach B-079-B
austauschen, dann tauschen Sie zuerst die neue "Vision Hotlinkadapter VHA Kom-
plett" [03054633-xx] und "Vision-Board-Spread-Spectrum (VBSX) Komp." [03054634-xx] aus.
► Bringen Sie den neuen Kabelschlepp (1) vorsichtig in die vorgegebene Lage. Achten Sie darauf,
dass Sie den Kabelschlepp nicht verdrehen.
► Sichern Sie die Enden vorläufig am Maschinenständer (z. B. durch Anbinden).
► Montieren Sie die Portal-Interface-Platine (5) auf die Halterung (4) des neuen Kabelschlepps.
► Stellen Sie die pneumatischen Anschlüsse am Pneumatikverteiler wieder her. Beachten Sie dabei
die Anschlussbelegungen.
► Die Pneumatikschläuche müssen mit der Lehre auf die auf die optimale Länge gekürzt werden. Se-
hen Sie dazu "3.3.8.7.2 Kabelschlepp vorbereiten" [➙114]. Sie müssen sicher einrasten und dürfen
nicht knicken.
► Schrauben Sie die Klemmungen (8) und (9) locker an.
VORSICHT
Handhabung
Hantieren Sie vorsichtig mit dem neuen Kabelschlepp und nehmen Sie eine zweite Person zur
Hilfe.
Die Flachbandkabel und Pneumatikschläuche dürfen nicht scheuern oder knicken. Achten Sie
auf scharfe Kanten.

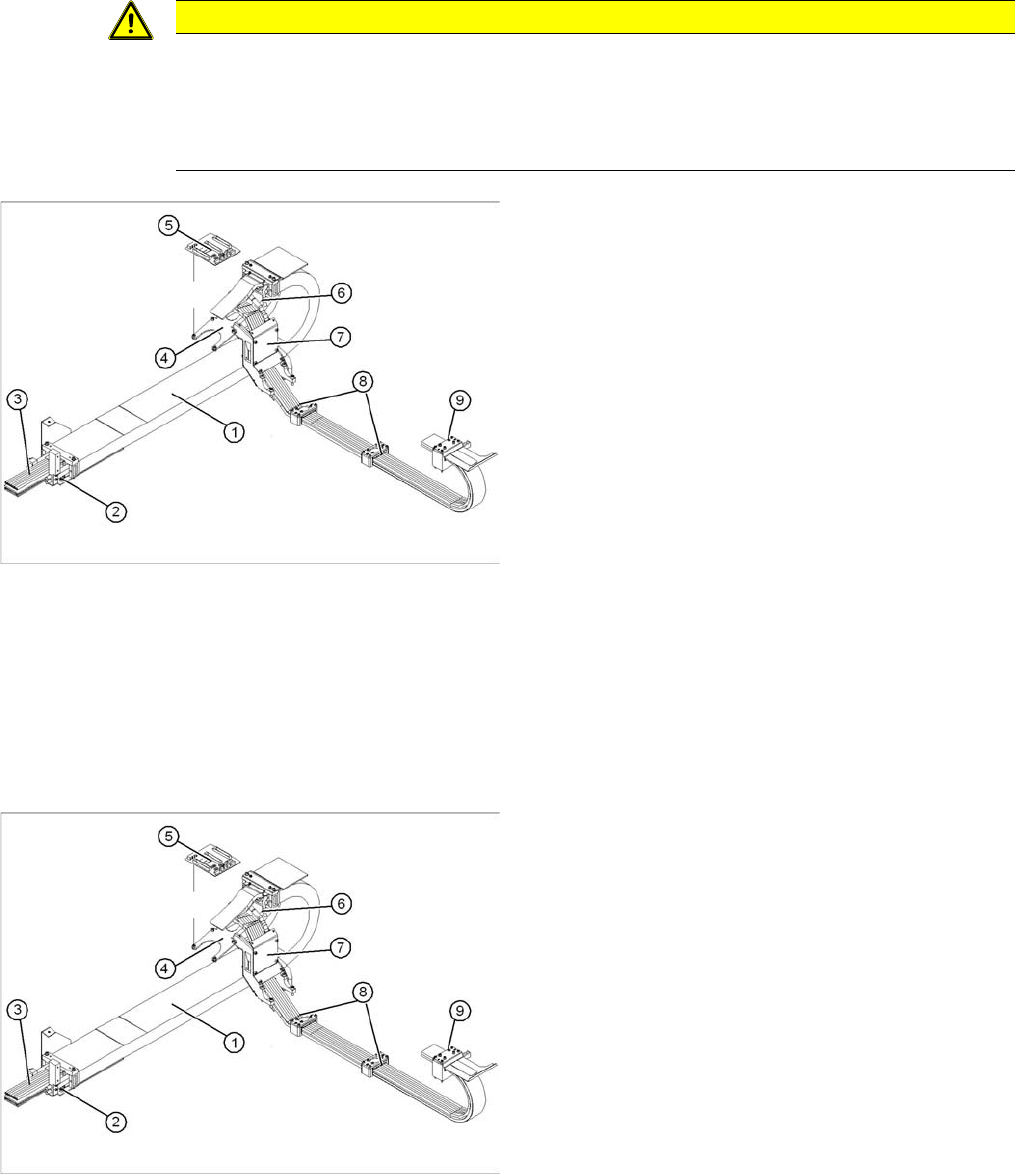

1. Kabelschlepp komplett
2. Halteblock
3. Pneumatikschläuche (auf optimale Länge mit Lehre
kürzen)
4. Halterung für Portal-Interface
5. Portal-Interface
6. Anschlussstück für Kühlschläuche zum Y-Motor
7. Kabelschleppkonsole
8. Klemmung auf Portalrücken
9. Klemmung X-Kabelschlepp
► Befestigen Sie die Kabelschleppkonsole (7) locker
mit einer Schraube.
► Reinigen Sie die Auflagefläche des Kabelschlepps
am Maschinenständer mit einem trockenen Tuch.
► Verlegen Sie, ausgehend von der
Kabelschleppkonsole (7), alle Kabel und Schläuche
zu den entsprechenden Anschlüssen.
► Stellen Sie die elektrischen Anschlüsse an der Kopf-
platine wieder her. Beachten Sie dabei die An-
schlussbelegungen.
► Stellen Sie alle Anschlüsse an Hotlink-Karte und Vi-
sion-Board-Spread-Sprectrum wieder her.
Servicearbeiten
3.3.8 Kabelschlepp tauschen Portale
Serviceanleitung SIPLACE X-Serie 121
► Überprüfen Sie, dass die Energieführungskette parallel auf der Auflage am Maschinenständer läuft.
Fahren Sie dazu die Y-Achse hin und her.
► Korrigieren Sie ggf. an der Kabelschleppkonsole (7) und an den Klemmungen (8) und (9).
► Fixieren Sie die beiden Klemmungen (8) und (9) und die Kabelschleppkonsole (7). Verwenden Sie
dazu Schraubensicherungslack Loctite 241
► Ziehen Sie die Befestigungsschrauben der Kabelschleppkonsole (7) über Kreuz fest.
► Montieren Sie den Halteblock (2) des Kabelschlepps
auf den Maschinenständer.

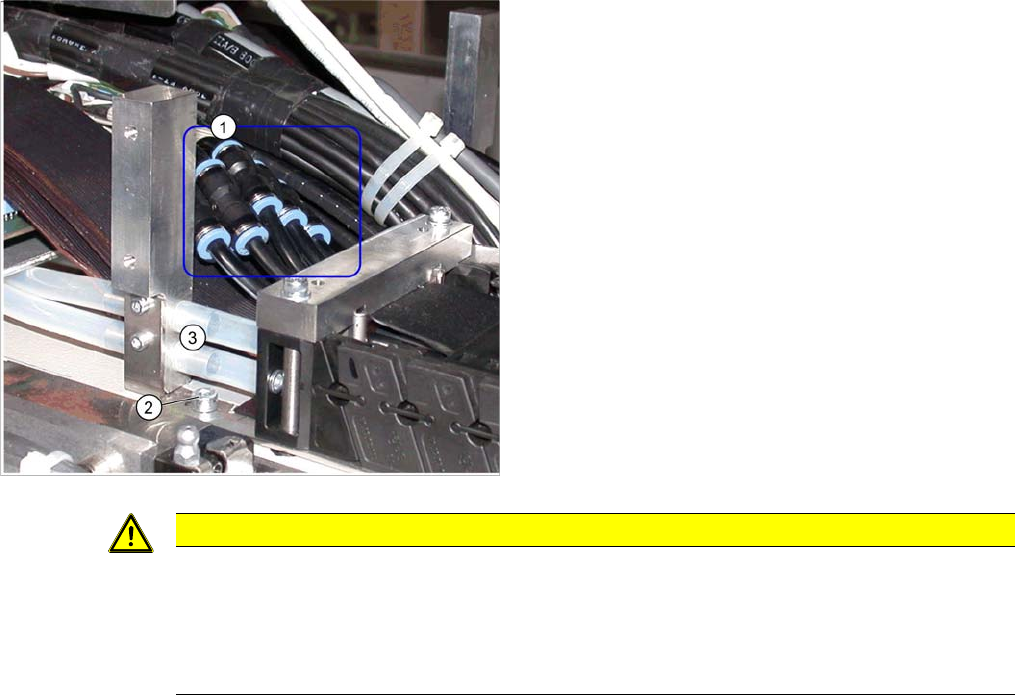

Pneumatikschläuche zum Pneumatikverteiler im
Maschinenständer verbinden
Die Pneumatikschläuche sind zum Pneumatikverteiler in
den Maschinenständer verlegt. Die Pneumatikschläuche,
die in der Maschine verlaufen, müssen durchtrennt und
mit Hilfe der mitgelieferten Schlauchverbinder
[03049770-01] mit dem Kabelschlepp an der exakten Po-
sition mit dem Kabelschlepp verbunden werden (1).
► Legen Sie die Lehre an der Anschlagkante des Hal-
teblocks an und markieren Sie die
Pneumatikschläuche des Kabelschlepps. Siehe dazu
"3.3.8.7.2 Kabelschlepp vorbereiten" [ ➙ 114].
VORSICHT
Pneumatikschläuche kürzen und verbinden
► Kennzeichnen Sie die Reihenfolge der Pneumatikschläuche (von 1 bis 7 – Innen nach
Außen). Das ist wichtig, damit Sie die richtigen Schläuche wieder miteinander verbinden.
► Achten Sie darauf, dass Sie die richtige Lehre für die entsprechenden Portale benutzen und
die Pneumatikschläuche nicht zu kurz abgeschnitten werden.
Servicearbeiten
Portale 3.3.9 Puffer der Y-Achse aus- und einbauen
122 Serviceanleitung SIPLACE X-Serie
Sehen Sie dazu auch...
3.3.8.4 Handhabung Entriegelungswerkzeug für Schläuche [03047090-xx] [ ➙ 99]
3.3.9
3.3.9 Puffer der Y-Achse aus- und einbauen
Puffer der Y-Achse aus- und einbauen
3.3.10
3.3.10 X-Maßstab tauschen
X-Maßstab tauschen
3.3.11
3.3.11 Y-Maßstab tauschen
Y-Maßstab tauschen

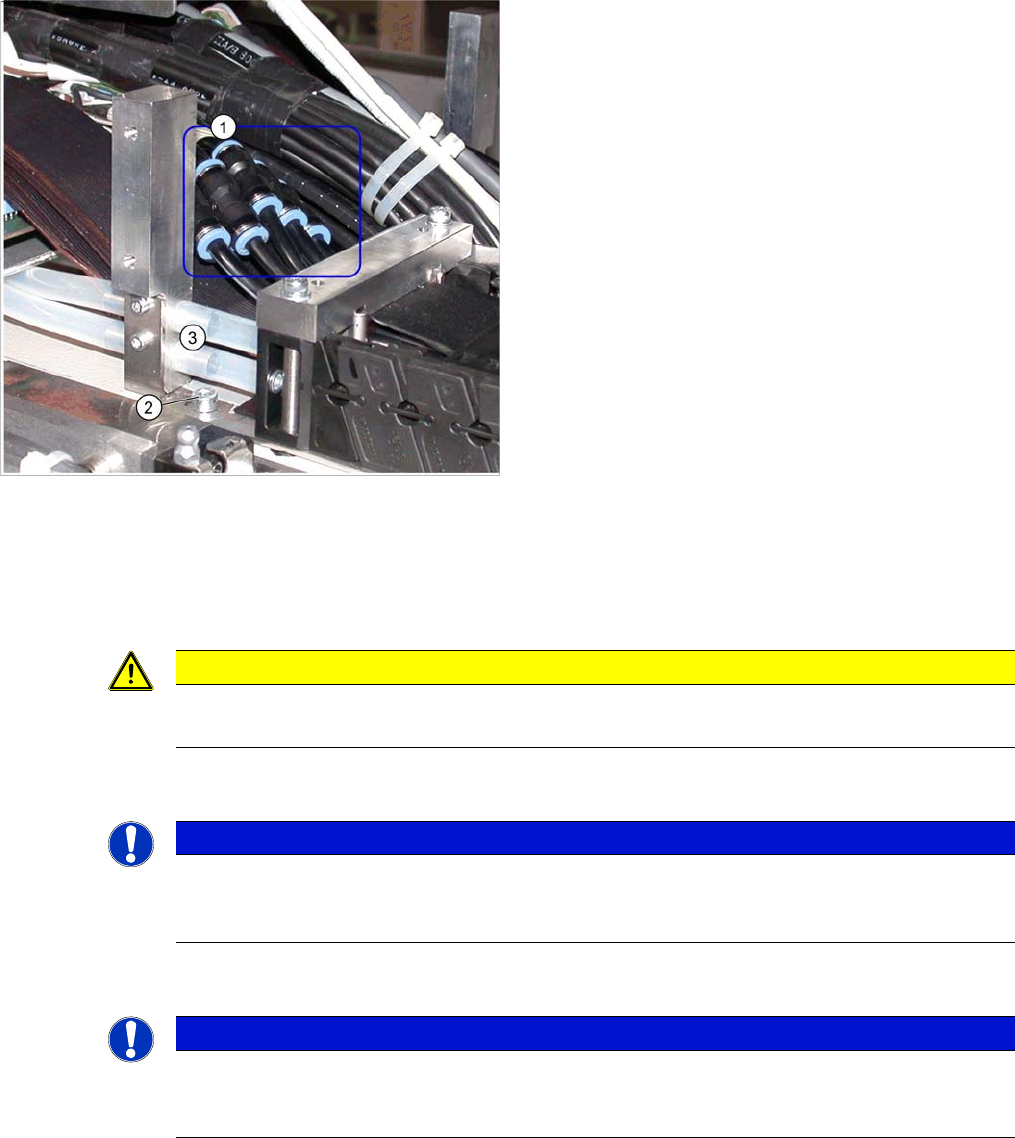

► Kürzen Sie die Pneumatikschläuche des neuen Ka-
belschlepps an den Markierungen.
► Die sieben Schläuche des neuen Kabelschlepps sind
miteinander verbunden. Trennen Sie diese vorsichtig
bis zum Halteblock auseinander.
► Verbinden Sie die Pneumatikschläuche des Kabel-
schlepps mit den Schlauchverbindern (1). Beachten
Sie dazu die Kennzeichnungen (1-7 von Innen nach
Außen).
► Stecken Sie die Kühlschläuche des Y-Motors auf die
Anschlussstücke auf.
► Falls Sie die Option "Vakuumpumpe" haben,
schließen Sie die Pneumatikschläuche wieder an.
► Befestigen Sie neue Kabelbinder an den
ursprünglichen Positionen.
► Montieren Sie alle demontierten Abdeckbleche an
die ursprüngliche Position.
VORSICHT
Puffer der Y-Achse
Puffer der Y-Achse dürfen nur vom Siplace-Service demontiert oder ausgetauscht werden.
HINWEIS
Servicearbeiten
Diese Servicearbeit darf nur durch ausgebildete SIPLACE-Servicetechniker ausgeführt wer-
den. Die Vorgehensweise ist in einer separaten Anleitung beschrieben.
HINWEIS
Servicearbeiten
Diese Servicearbeit darf nur durch ausgebildete SIPLACE-Servicetechniker ausgeführt wer-
den. Die Vorgehensweise ist in einer separaten Anleitung beschrieben.
