Servicearbeiten 3.4.1 Fast Head Exchange Bestückköpfe Serviceanleitung SIPLACE X-Serie 125 3.4.1.3 3 . 4 . 1 . 3 A u s - / E in b a u Aus-/Einbau Den hardwareseitig en Aus- und Einb au führe n Sie bitte wie im en tsprech…
Servicearbeiten
Bestückköpfe 3.4.1 Fast Head Exchange
124 Serviceanleitung SIPLACE X-Serie
3.4
3.4 Bestückköpfe
Bestückköpfe
3.4.1
3.4.1 Fast Head Exchange
Fast Head Exchange
Der schnelle Kopftausch (Fast Head Exchange, FHE) ermöglicht den Wechsel eines Bestückkopfs in-
nerhalb von 15 Minuten.
Sehen Sie dazu auch...
3.4.2 CPP-Kopf tauschen [ ➙ 128]
3.4.1.1
3.4.1.1 Voraussetzungen
Voraussetzungen
Wenn folgende Voraussetzungen erfüllt sind können die Köpfe mit FHE getauscht werden und sind nach
einer Kurzkalibrierung einsatzbereit.
▪ Software 702:
Mit der Software 702 ist der schnelle Kopftausch nur zwischen Bestückköpfen des gleichen Typs
möglich, also der Tausch eines C&P20A gegen einen anderen C&P20A oder der Tausch eines CPP
gegen einen anderen CPP.
– SW 702 und die aktuellen eSW-Versionen
– Die Bestückköpfe in der Maschine haben die Kalibrierdaten im EEPROM gespeichert.
– Der "Segmentoffset unten" für die zweite Kopfhöhe wurde durch doppelte Vermessung der Da-
ten ermittelt.
– Der schnelle Kopftausch ist nicht möglich, wenn ein CPP mit stationärer Kamera getauscht wird.
– Der schnelle Kopftausch ist für den TwinHead nicht möglich.
– Die Kopfplatte ist mit dem Haken, der Bestückkopf mit der passenden Öse ausgerüstet.
– Die Kopfschrauben sind als Torx ausgeführt.
– Die Schrauben sind unverlierbar am Kopf befestigt.
– Es müssen Köpfe montiert werden, die bereits mit den Kalibrierpipetten ausgerüstet sind.
▪ Software 703:
Mit der SW 703 wird der schnelle Kopftausch um folgende Funktionen erweitert:
– Eine Trennung von Kopf und BE-Kamera ist beim CPP und C&P20A möglich.
– An allen SX-Maschinen wird eine Verifikation durchgeführt.
– Der "Segmentoffset unten" für die zweite Kopfhöhe wird interpoliert.
– Es können vorkalibrierte Köpfe vom Kopfteststand bzw. aus dem Lager verwendet werden.
– C&P20A-Köpfe sind mit einem T-Stück zwischen Druckregelventil und Rückholeinheit
ausgerüstet, um die Druckluftanschlüsse am Druckverteiler zu reduzieren.
3.4.1.2
3.4.1.2 Vorbereitung des FHE an der Software
Vorbereitung des FHE an der Software

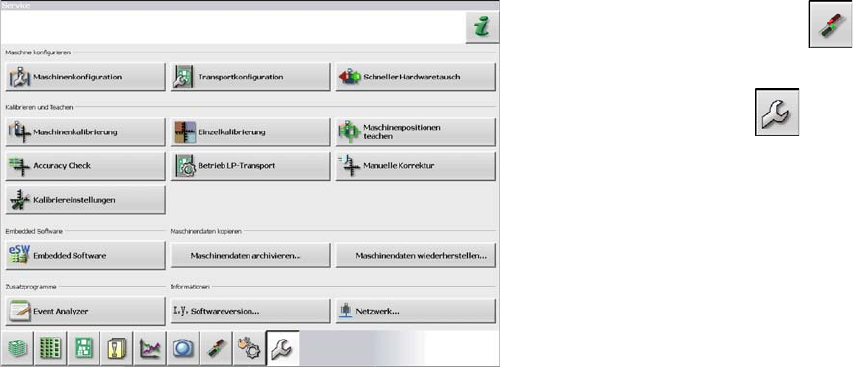

► Klicken Sie auf Einstellungen und melden Sie
sich als Service an.
► Klicken Sie auf Service .
► Klicken Sie auf Schneller Hardwaretausch.
Servicearbeiten
3.4.1 Fast Head Exchange Bestückköpfe
Serviceanleitung SIPLACE X-Serie 125
3.4.1.3
3.4.1.3 Aus-/Einbau
Aus-/Einbau
Den hardwareseitigen Aus- und Einbau führen Sie bitte wie im entsprechenden Kapitel beschrieben
durch.
Sehen Sie dazu auch...
3.4.2 CPP-Kopf tauschen [ ➙ 128]
3.4.5 C&P20A-Kopf tauschen [ ➙ 136]
3.4.1.4
3.4.1.4 Abschluss des FHE an der Software
Abschluss des FHE an der Software

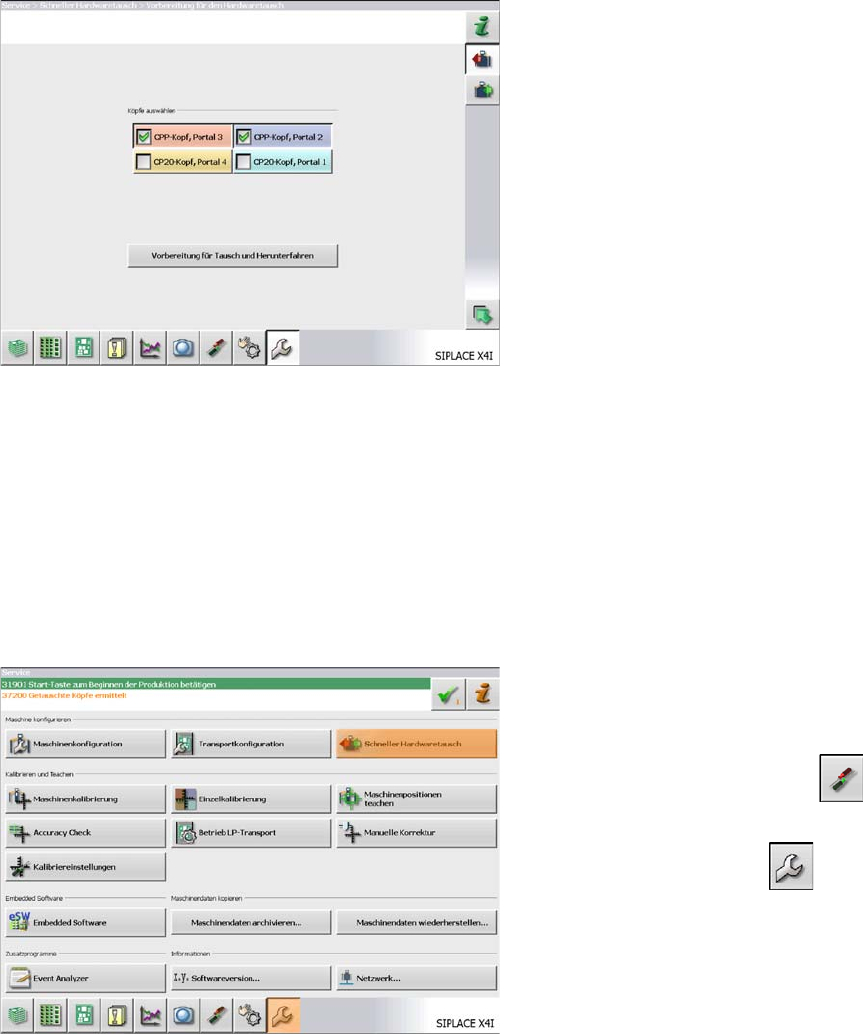

► Markieren Sie die zu tauschenden Köpfe.
► Klicken Sie auf Vorbereitung für Tausch und Herun-
terfahren.
Nun werden folgende Aktionen automatisch
durchgeführt:
▪ Die aktuellen Pipetten werden abgelegt und, falls vor-
handen, Kalibrierpipetten aufgenommen.
▪ Ein Pipetten- und Höhenreferenzlauf wird
durchgeführt.
▪ Die Maschine wird heruntergefahren.
Als nächstes können die Köpfe demontiert werden.
► Schalten Sie die Maschine ein.
Nach dem Wiedereinschalten meldet die Maschine "Ge-
tauschte Köpfe ermittelt" und erwartet eine Kalibrierung.
► Klicken Sie auf "Einstellungen" und melden Sie
sich als "Service" an.
► Klicken Sie auf "Service" .
► Klicken Sie auf "Schneller Hardwaretausch".
Servicearbeiten
Bestückköpfe 3.4.1 Fast Head Exchange
126 Serviceanleitung SIPLACE X-Serie

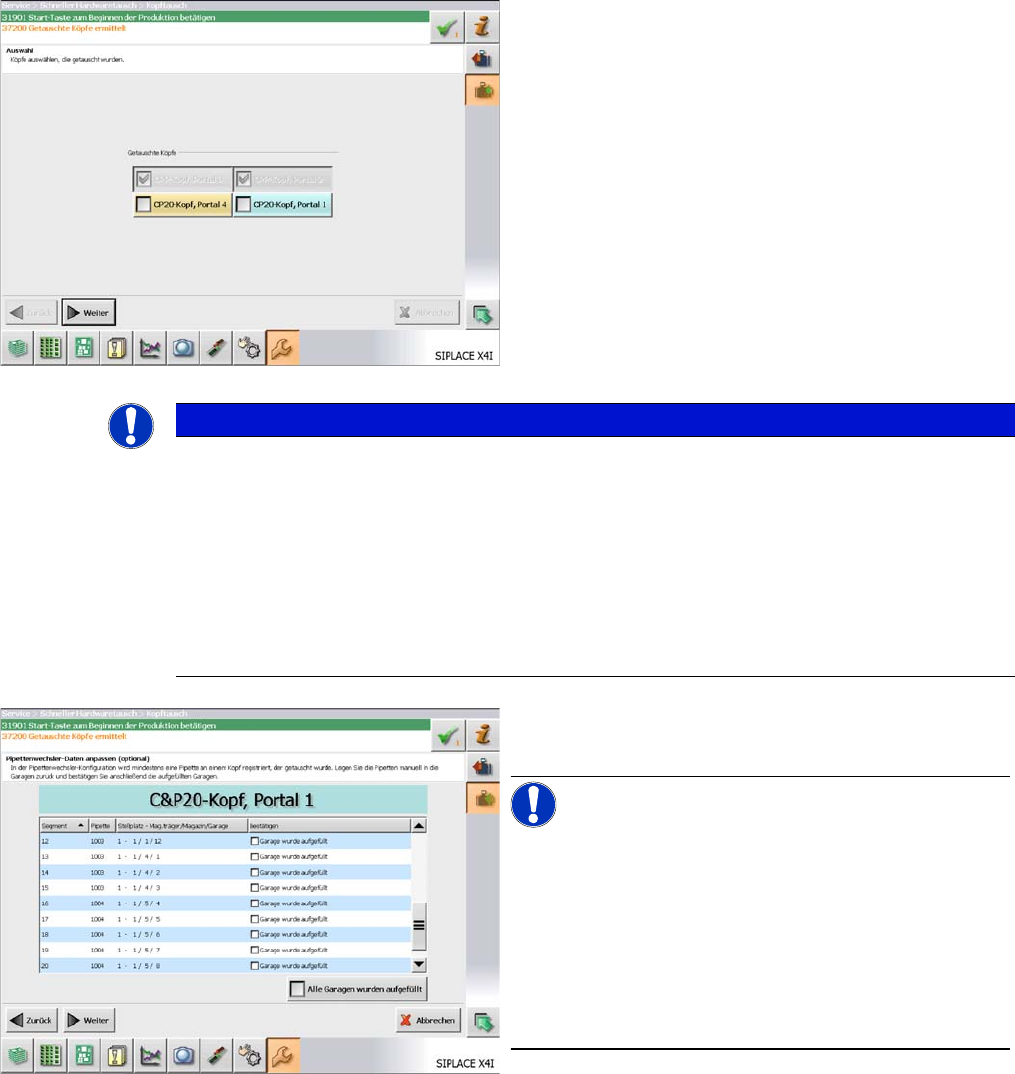

Die von der Software ermittelten Köpfe sind gekenn-
zeichnet und ausgegraut.
► Sie können hier ggf. noch weitere Köpfe auswählen.
► Klicken Sie auf "Weiter".
HINWEIS
Pipetten
Im Reparaturfall ist es nicht möglich, die Pipetten von einem defekten Kopf in den Pipetten-
wechsler zurückzulegen, um einen definierten Zustand zu erreichen. Nach dem Kopftausch hat
die Software die Pipettenkonfiguration des defekten Kopfes und im PPW gespeichert. Sie ha-
ben im nächsten Schritt die Möglichkeit die Garagen wieder so aufzufüllen, dass diese die sel-
be Befüllung wie vor dem Ausfall des Kopfes haben.
Ist der neu montierte Kopf mit Kalibrierpipetten ausgerüstet, so werden diese nach der Kalib-
rierung automatisch abgeworfen. Je nach Auftragsvorgabe können dann die erforderlichen Pi-
petten abgeholt und mit der Produktion begonnen werden.
► Füllen Sie de Garagen des Pipettenwechslers mit
den entsprechenden Pipetten auf.
HINWEIS!
Das Auffüllen der Garagen kann übersprungen werden.
In diesem Fall muss der PPW aber vor dem Produktions-
start aufgefüllt werden.
In den Spalten "Pipette" und "Stellplatz – Mag.träger/Ma-
gazin/Garage" sehen Sie, welche Pipetten am ausgebau-
ten Kopf waren und somit im PPW fehlen.
Wird die Garage aufgefüllt, dann bestätigen Sie dies in
der Spalte "Bestätigen".
► Klicken Sie auf "Weiter".
