Servicearbeiten Bestückköpfe 3.4.2 CPP-Kopf tauschen 128 Serviceanleitung SIPLACE X-Serie 3.4.2 3 . 4 . 2 C P P - K o p f t a u s c h e n CPP-Kopf tauschen Teile, Hilfsmittel und Werkzeug ▪ CPP-Bestückkopf mit Kamer a SS…
Servicearbeiten
3.4.1 Fast Head Exchange Bestückköpfe
Serviceanleitung SIPLACE X-Serie 127
Die kopfspezifischen Daten aus dem EEPROM werden
beim Start der Maschine automatisch in die Maschinen-
daten übertragen.

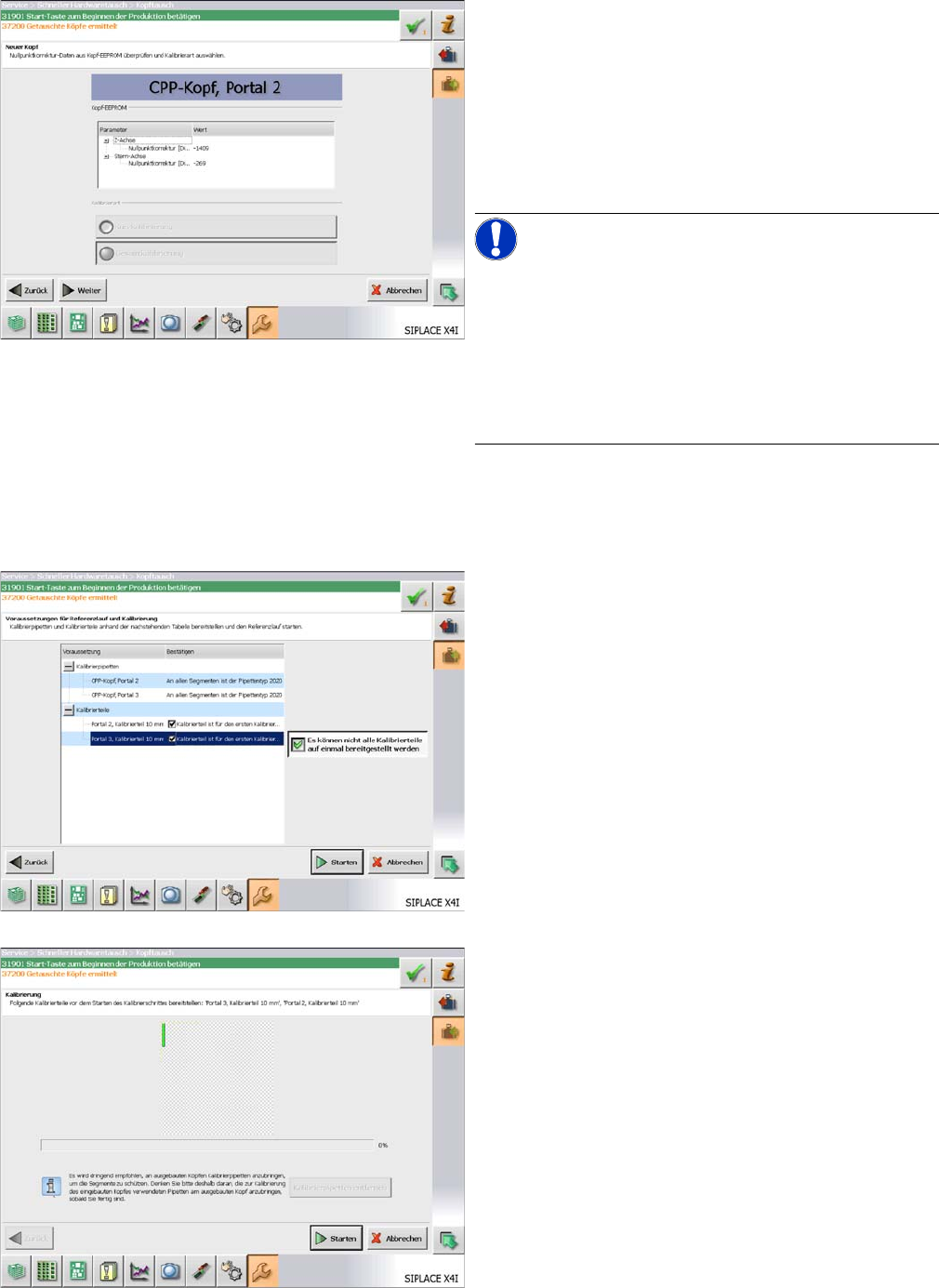

► Überprüfen Sie die Werte im Abschnitt "Kopf-EE-
PROM".
► Wählen Sie Im Abschnitt "Kalibrierart" zwischen
"Kurzkalibrierung" für vorkalibrierte Köpfe und "Ge-
samtkalibrierung" für alle anderen Köpfe.
HINWEIS!
Die "Kurzkalibrierung" umfasst folgende Punkte:
Die Bauelementekamera am Kopf wird kalibriert. (Ermitt-
lung der Verdrehung des Kopfes zur LP-Kamera)
Der Segmentoffset wird mit dem Referenzsegment ermit-
telt. (Ermittlung des globalen Segmentoffsets (Kopfoff-
set) zur Leiterplattenkamera und die Positionierung über
alle stationären Kameras)
► Klicken Sie auf "Weiter".
Haben Sie mehrere Köpfe getauscht, so erscheint dieser
Dialog für jeden Kopf.
► Hier wird die Anwesenheit der Kalibrierpipetten abge-
fragt. Stellen Sie sicher dass der Kopf mit Kalibrierpi-
petten versehen ist.
► Ist nicht für jeden Kopf ein Kalibrierteil vorhanden,
dann aktivieren Sie den Button "Es können nicht alle
Kalibrierteile auf einmal bereitgestellt werden". Sie
werden dann für jeden Kopf einzeln aufgefordert das
Kalibrierteil bereitzustellen.
► Klicken Sie auf "Starten". Es erfolgt ein Gesamtrefe-
renzlauf.
► Stellen Sie die geforderten Kalibrierteile bereit und
klicken Sie auf "Starten". Die Kalibrierung wird ge-
startet.
Servicearbeiten
Bestückköpfe 3.4.2 CPP-Kopf tauschen
128 Serviceanleitung SIPLACE X-Serie
3.4.2
3.4.2 CPP-Kopf tauschen
CPP-Kopf tauschen
Teile, Hilfsmittel und Werkzeug
▪ CPP-Bestückkopf mit Kamera SST29 [03070108-xx] oder
CPP-Bestückkopf ohne Kamera [03053528-xx]
▪ Drehmomentschraubendreher 100-500 Ncm [03078400-xx]
▪ Verlängerung/gerade TX20 [03073256-xx]
▪ Bithalter für Schraubendreher Torque Vario-S [03078706-xx]
▪ BE-Sensorschutzkappe [03080984-xx]
▪ Torx-Winkelschraubendreher TX8 [03080081-xx]
▪ Kalibrierteil Version 3 [03010565-xx]
▪ Kalibrierteil Version SST23 [03034148-xx]
▪ Bei weiterführenden Arbeiten am Bestückkkopf:
Serviceanleitung "CPP-Kopf" [DE: 00197462-xx]. [EN: 00197463-xx]
Übersicht

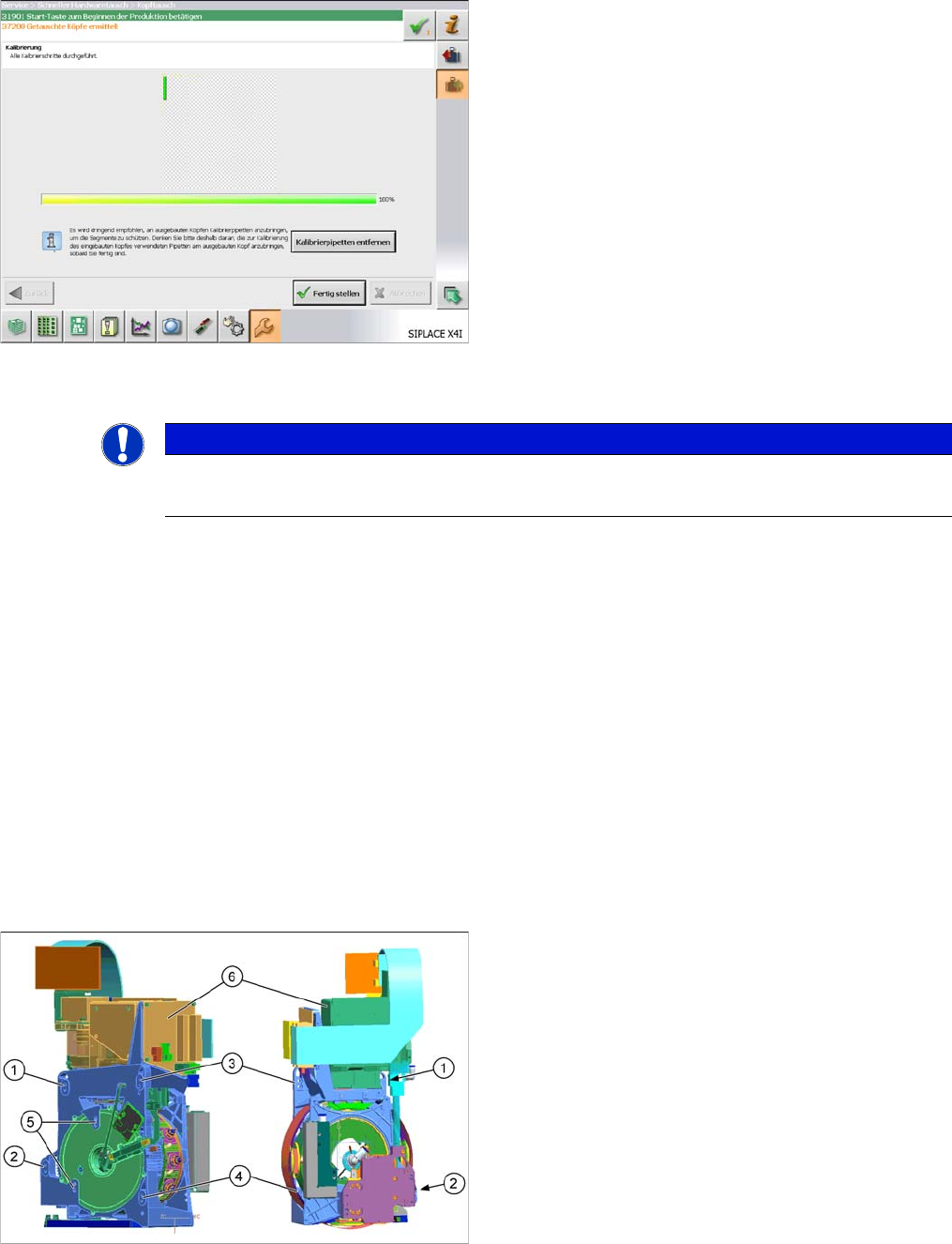

► Nach Abschluss der Kalibrierung wählen Sie, falls
sich ein leeres Magazin in der Maschine befindet,
den Button "Kalibrierpipetten entfernen".
► Klicken Sie auf "Fertig stellen".
► Sollte es Probleme beim Referenzlauf (Vakuumtest)
geben, so führen Sie den "Nullabgleich" für das
Druckregelventil durch.
Damit ist der schnelle Kopftausch beendet und die Pro-
duktion kann wieder gestartet werden.
HINWEIS
Fast Head Exchange (FHE)
► Beachten Sie zum Kopf-Tausch auch den Abschnitt "3.4.1 Fast Head Exchange" [ ➙ 124].
1 bis 4: Befestigungslöcher (je zwei Stück, je nach
Einbauhöhe)
5: Passbohrungen für die Indexstifte
6: BE-Kamera
Servicearbeiten
3.4.2 CPP-Kopf tauschen Bestückköpfe
Serviceanleitung SIPLACE X-Serie 129
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 15].
► Lösen Sie die vier Befestigungsschrauben des Kopfes mit einem langen Torxschlüssel.
VORSICHT
Demontieren Sie den Bestückkopf sehr vorsichtig!
Die Prismen des BE-Sensors unterhalb des Bestückkopfes können beschädigt werden.
► Stellen Sie den CPP-Kopf niemals auf dem BE-Sensor ab.

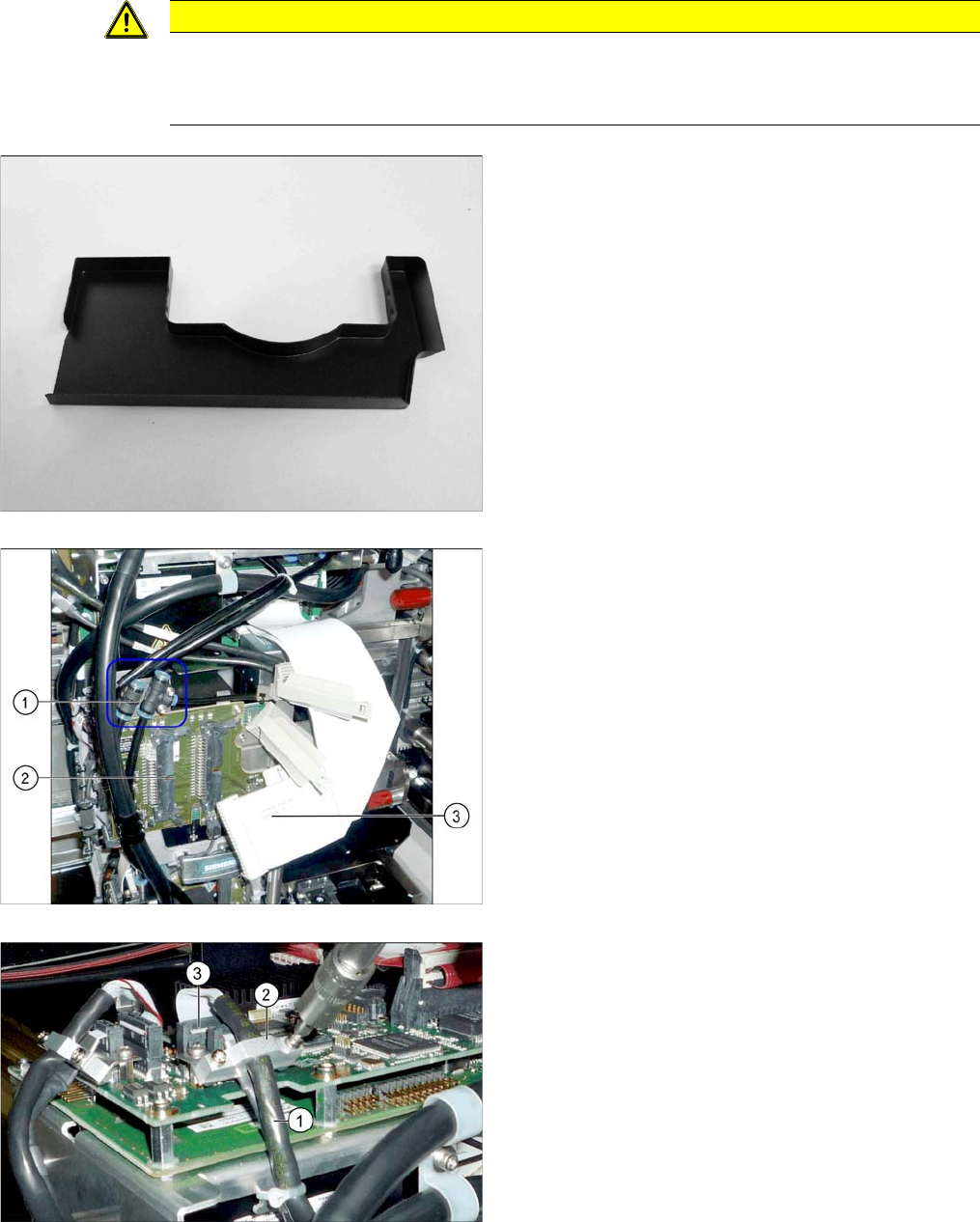

► Setzen Sie die BE-Sensorschutzkappe auf den BE-
Sensor des Bestückkopfes.
► Lösen Sie die pneumatischen Anschlüsse (1) am
Bestückkopf. Markieren Sie sich ggf. deren Position
um diese später wieder eindeutig zuordnen zu
können.
► Lösen Sie die Flachbandkabel (3) am
Zwischenverteiler (2). Markieren Sie sich ggf. deren
Position um diese später wieder eindeutig zuordnen
zu können.
► Lösen Sie die Schrauben der Zugentlastung (2) des
BE-Kamera-Kabels (1) und ziehen Sie die Kabel vor-
sichtig ab. Drücken Sie dabei die Klemmungen auf
beiden Seiten des Steckers (3). Markieren Sie sich
ggf. deren Position um diese später wieder eindeutig
zuordnen zu können.
