Servicearbeiten
Bestückköpfe 3.4.5 C&P20A-Kopf tauschen
136 Serviceanleitung SIPLACE X-Serie
3.4.5
3.4.5 C&P20A-Kopf tauschen
C&P20A-Kopf tauschen
Teile, Hilfsmittel und Werkzeug
▪ C&P20A-Kopf incl. Kamera [03062095-xx]
▪ C&P20A-Kopf ohne Kamera [03058420-xx]
▪ Drehmomentschraubendreher 100-500 Ncm [03078400-xx]
▪ Verlängerung/gerade TX20 [03073256-xx]
▪ Bithalter für Schraubendreher Torque Vario-S [03078706-xx]
Ausbau
► Fahren Sie den BE-Wagen aus dem Automaten.
HINWEIS
Fast Head Exchange (FHE)
► Beachten Sie zum Kopf-Tausch auch den Abschnitt "3.4.1 Fast Head Exchange" [ ➙ 124].
VORSICHT
Prismen des BE-Sensors nicht beschädigen!
Die Prismen des BE-Sensors unterhalb des Bestückkopfes können leicht beschädigt werden.
Demontieren Sie den Kopf sehr vorsichtig!
► Schützen Sie den BE-Sensor daher mit einem Schlauchstück. Dies ist im Lieferumfang des
Bestückkopfes bzw. BE-Sensors enthalten und sollte in der Servicebox der Maschine auf-
bewahrt werden, da er für die Demontage des Kopfes benötigt wird.

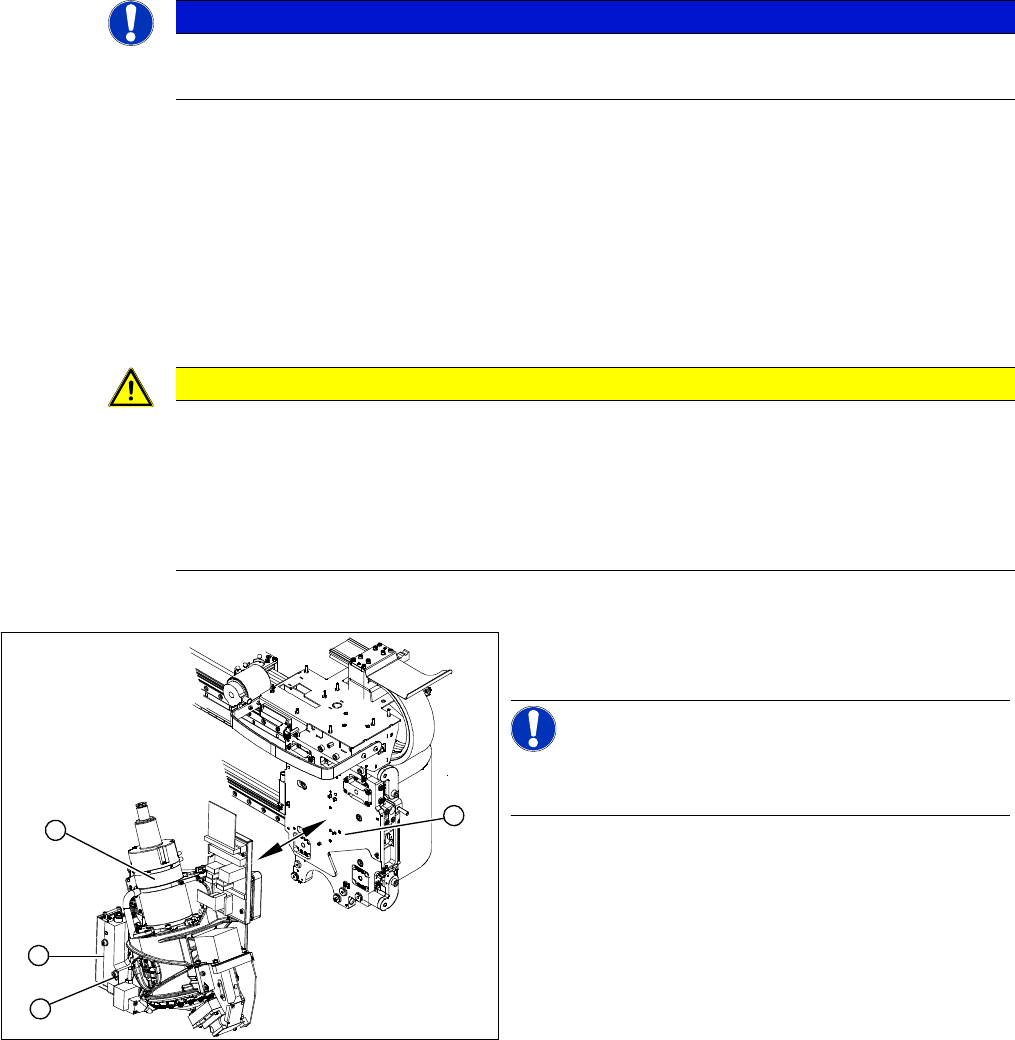

► Bringen Sie den C&P20A-Kopf (1) in eine geeignete
Arbeitsposition.
HINWEIS!
Achten Sie bei der nachfolgenden Demontage auf die
Prismen am BE-Sensor.
► Lösen Sie den pneumatischen Anschluss am
C&P20A.
► Lösen Sie die Flachbandkabel am C&P20A.
► Lockern Sie beide Schrauben am
Druckregelventil (2).
► Entfernen Sie die untere Schraube (3) am Druckre-
gelventil und klappen das Druckregelventil zur Seite.
⇨ Eine Befestigungsschraube ist nun zugänglich.
► Lösen Sie die vier Befestigungsschrauben M4 mit ei-
nem langen Inbusschlüssel.
► Heben Sie den Kopf vorsichtig aus der Verstiftung
der Kopfplatte (4).
Servicearbeiten
3.4.6 Überprüfung der Leitungsführung Bestückköpfe
Serviceanleitung SIPLACE X-Serie 137
Einbau
► Montieren Sie den neuen Kopf.
► Stellen Sie die elektrischen und pneumatischen Verbindungen wieder her.
► Nach dem Einbau eines neuen Kopfes muss dieser kalibriert werden.
Über die Funktion FHE ist es ab SW703 ausreichend eine Kurzkalibrierung durchzuführen, da hier
die Köpfe schon vorkalibriert sind.
► Sollte es Probleme beim Referenzlauf (Vakuumtest) geben, so führen Sie den "Nullabgleich" für das
Druckregelventil durch.
3.4.6
3.4.6 Überprüfung der Leitungsführung
Überprüfung der Leitungsführung
Leitungsführung an der SIPLACE D1/D2
Die korrekte Leitungsführung am Bestückkopf ist eine Voraussetzung für einen langfristig fehlerfreien
Betrieb.
Durch die hohen Beschleunigungen der Portale können sonst Abrieb und Beschädigungen der Verbin-
dungsleitungen auftreten.
▪ Abdeckung von freien Stiftleisten durch Kunststoffkappen:
Flachbandkabel und Koaxleitungen können durch freie Stiftleisten beschädigt werden, daher unbe-
dingt Kunststoffkappen aufstecken.
Hierzu den Leerstecker [00368931-xx] verwenden.
▪ Kabelbinder optimal positionieren:
Kabelbinder werden so positioniert, dass die Leitungen optimal fixiert und ggf. an scharfen Kanten
vorbeigeführt werden.
▪ Kabelklemmen für Flachbandkabel:
Bei gleichem Leitungsverlauf sollen schmale Flachbandkabel unterhalb der breiteren geführt wer-
den.
Die Leitungen sollen sich unter der Klemme nicht kreuzen.
VORSICHT
Drehmoment beachten
Die Befestigungsschrauben M4x14 müssen mit einem Drehmoment von 2,7 Nm angezogen
werden.
VORSICHT
Beispielhalfte Darstellung
Vergleichen Sie im Servicefall die Leitungsführung mit der eines anderen Portals.
Die Leitungsführung wird in diesem Kapitel beispielhaft anhand einer D1/D2-Maschine gezeigt
und dient vor allem dazu auf die an jeder Maschine vorhandenen kritischen Punkte aufmerk-
sam zu machen.
VORSICHT
Leitungsführung kontrollieren!
Bei falscher Leitungsführung oder mangelhafter Befestigung der Anschlussleitungen können
mechanische Beschädigungen auftreten.
Funktionsstörungen, nicht reproduzierbare Fehler und Stillstand der Maschine können die Fol-
ge sein.
Servicearbeiten
Bestückköpfe 3.4.6 Überprüfung der Leitungsführung
138 Serviceanleitung SIPLACE X-Serie
3.4.6.1
3.4.6.1 Leitungsführung Portal-Kopf-Verteilerplatine
Leitungsführung Portal-Kopf-Verteilerplatine
Am Beispiel SIPLACE D1/D2
Kabelbinder optimal positionieren
Die Koax-Kameraleitungen zum Portal-Kopf-Verteiler
müssen seitlich am Rahmen mit Kabelbindern fixiert sein.
Dargestellt ist die optimale Position (1) für zwei Kabelbin-
der, so dass die Leitungen mit der Stiftleiste (2) nicht in
Berührung kommt.
▪ Dennoch sollte die Stiftleiste (2) sicherheitshalber mit
einem Leerstecker versehen werden.
Leerstecker verwenden
▪ Die Stiftleiste (1) muss abgedeckt werden.
▪ Hierzu den "Leerstecker" [00368931-xx] (2) verwen-
den.
▪ Den Leerstecker (2) so positionieren, dass die Stifte
zur gefährdeten Leitung (3) hin abgedeckt werden.
Breite Flachbandkabel werden über den schmaleren
geführt
▪ Bei gleichem Leitungsverlauf müssen schmale
Flachbandkabel (3) unterhalb der breiteren (1)
geführt werden.
▪ Anschließend ist die Klemme vorsichtig zu schließen.
