Servicearbeiten
Bestückköpfe 3.4.6 Überprüfung der Leitungsführung
138 Serviceanleitung SIPLACE X-Serie
3.4.6.1
3.4.6.1 Leitungsführung Portal-Kopf-Verteilerplatine
Leitungsführung Portal-Kopf-Verteilerplatine
Am Beispiel SIPLACE D1/D2

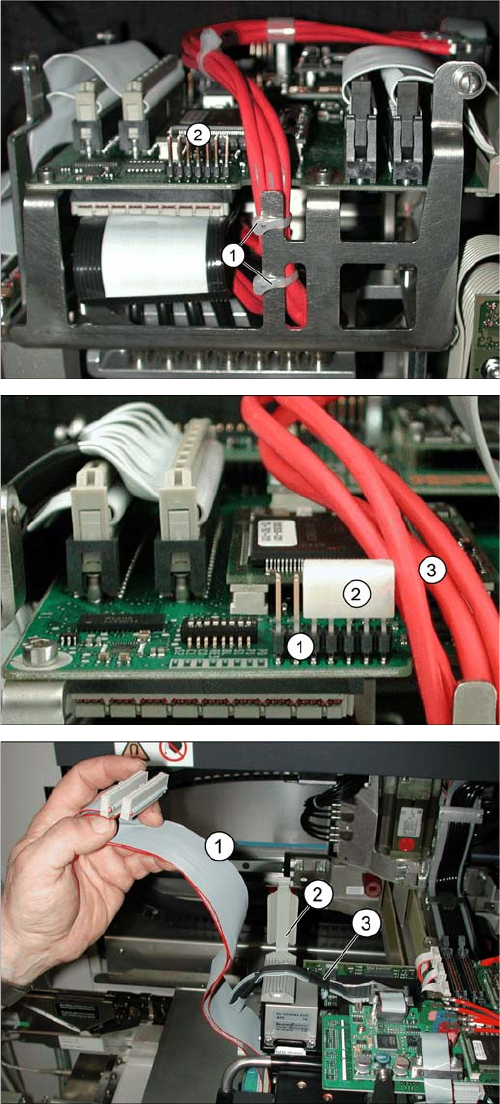

Kabelbinder optimal positionieren
Die Koax-Kameraleitungen zum Portal-Kopf-Verteiler
müssen seitlich am Rahmen mit Kabelbindern fixiert sein.
Dargestellt ist die optimale Position (1) für zwei Kabelbin-
der, so dass die Leitungen mit der Stiftleiste (2) nicht in
Berührung kommt.
▪ Dennoch sollte die Stiftleiste (2) sicherheitshalber mit
einem Leerstecker versehen werden.
Leerstecker verwenden
▪ Die Stiftleiste (1) muss abgedeckt werden.
▪ Hierzu den "Leerstecker" [00368931-xx] (2) verwen-
den.
▪ Den Leerstecker (2) so positionieren, dass die Stifte
zur gefährdeten Leitung (3) hin abgedeckt werden.
Breite Flachbandkabel werden über den schmaleren
geführt
▪ Bei gleichem Leitungsverlauf müssen schmale
Flachbandkabel (3) unterhalb der breiteren (1)
geführt werden.
▪ Anschließend ist die Klemme vorsichtig zu schließen.
Servicearbeiten
3.4.6 Überprüfung der Leitungsführung Bestückköpfe
Serviceanleitung SIPLACE X-Serie 139

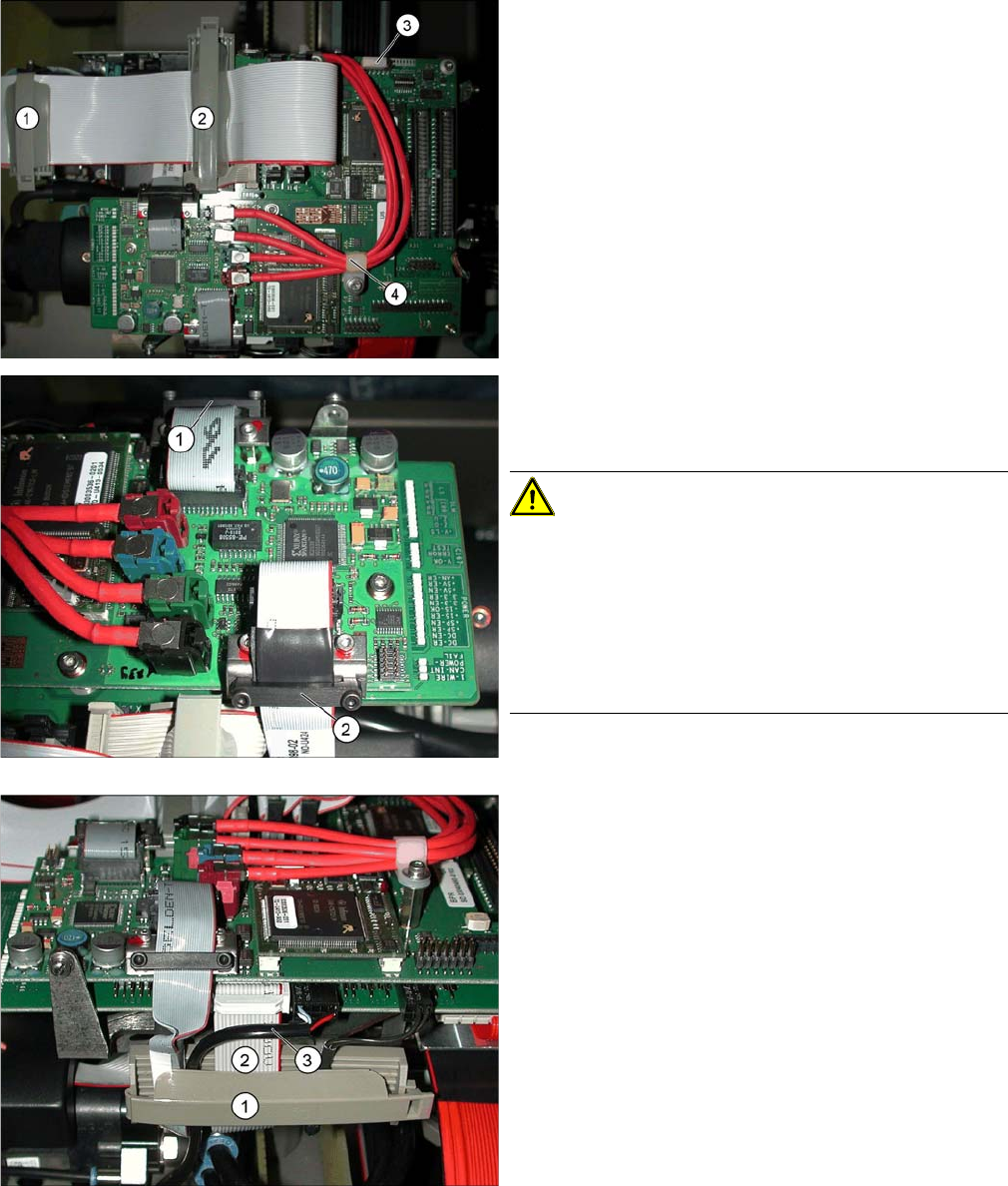

Kabelklemmen für Flachbandkabel
▪ Die Flachbandkabel müssen mit den Klemmen (1)
und (2) fixiert sein. Hierzu die Flachbandkabelbefes-
tigung FCM3 (2) [03001829S01] verwenden.
▪ Die schmaleren Kamerakabel sollen dabei unterhalb
breiten Flachbandkabel verlegt werden.
▪ Freie Stiftleisten müssen mit einer Plastikkappe (3)
abgedeckt werden.
▪ Die Kabelklemme (4) der Koax-Kameraleitungen
muss fest montiert sein.
Befestigungsschellen
▪ Die Kameraleitungen müssen vor den Steckverbin-
dern durch Befestigungsschellen gesichert werden.
VORSICHT!
Leitungen nicht quetschen!
Wird die Kameraleitung seitlich eingequetscht und
beschädigt, so kann es zu einem Kurzschluss (40V) und
z.B. zur Beschädigung des DC/DC-Wandlers kommen.
Leitungen unbedingt mittig in der Schelle (2) fixieren. Die
Schrauben der Befestigungsschelle nur mit angemesse-
ner Kraft festziehen.
▪ Überprüfen Sie die korrekte Befestigung an den
Positionen (1) und (2).
Anschlussleiste durch Kabelklemme sichern
▪ Die sichere Verbindung der Anschlüsse wird durch
eine Kabelklemme (1) gewährleistet.
▪ Die Leitungen müssen innerhalb der Kabelklemme
nebeneinander durchgeführt werden, siehe auch
Positionen (2), (3).
Servicearbeiten
Bestückköpfe 3.4.6 Überprüfung der Leitungsführung
140 Serviceanleitung SIPLACE X-Serie
3.4.6.2
3.4.6.2 Leitungsführung am X-Portal
Leitungsführung am X-Portal

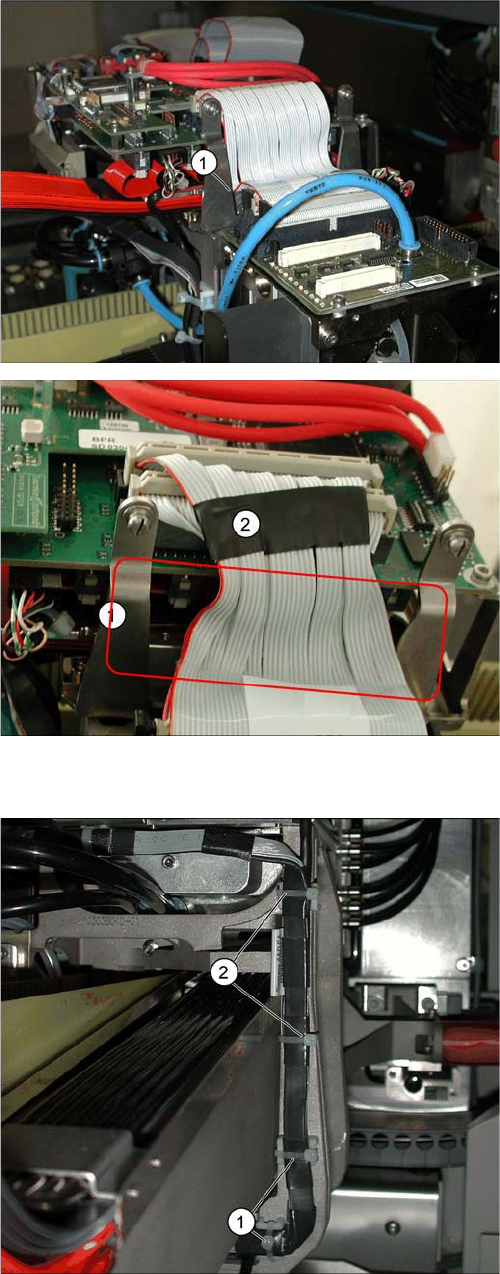

Beschädigungen durch ältere Trägerbleche
ausschließen
▪ Ältere Trägerbleche weisen u. U. einen zu engen
Durchlass für die Flachbandkabel auf. In diesem Fal-
le kann es hier ggf. zu Beschädigungen der Isolie-
rung kommen.
▪ Reibt das Flachbandkabel am Trägerblech, siehe
Position (1), so sollte das Trägerblech getauscht
oder ggf. die Breite des Flachbandkabels im Durch-
lassbereich geeignet reduziert (2) werden.
Breite des Flachbandkabels reduzieren
▪ Die Breite des Flachbandkabels im
Durchlassbereich (1) kann durch einen breiten
Schrumpfschlauch oder ggf. Isolierband (2) reduziert
werden.
▪ Für den Fall, dass das Flachbandkabel beschädigt
ist, muss es getauscht werden.
Hierzu das "Kabel /S-D Bestückkopf" [03047845-xx]
verwenden.
Beschädigungen durch das Y-Portal vermeiden.
Es ist unbedingt sicherzustellen, dass die Leitungen am
X-Portal nicht mit dem Y-Portal in Berührung kommen.
Vier Kabelbinder (1), (2) sichern die Leitungen vor
Beschädigungen durch das Y-Portal.
Bitte unbedingt kleine Kabelbinder verwenden, die nicht
am Portal schleifen.
