Servicearbeiten 3.5.1 Pipettenwechsler tauschen C& P20-Pipettenwechsler Serviceanleitung SIPLACE X-Serie 145 Ausbau Einbau ► Lösen Sie den Anschluss-Stecker (2) des Pipetten - wechslers. ► Stec ken Sie den Schlauch (…
Servicearbeiten
C&P20-Pipettenwechsler 3.5.1 Pipettenwechsler tauschen
144 Serviceanleitung SIPLACE X-Serie
3.5
3.5 C&P20-Pipettenwechsler
C&P20-Pipettenwechsler
Übersicht
3.5.1
3.5.1 Pipettenwechsler tauschen
Pipettenwechsler tauschen

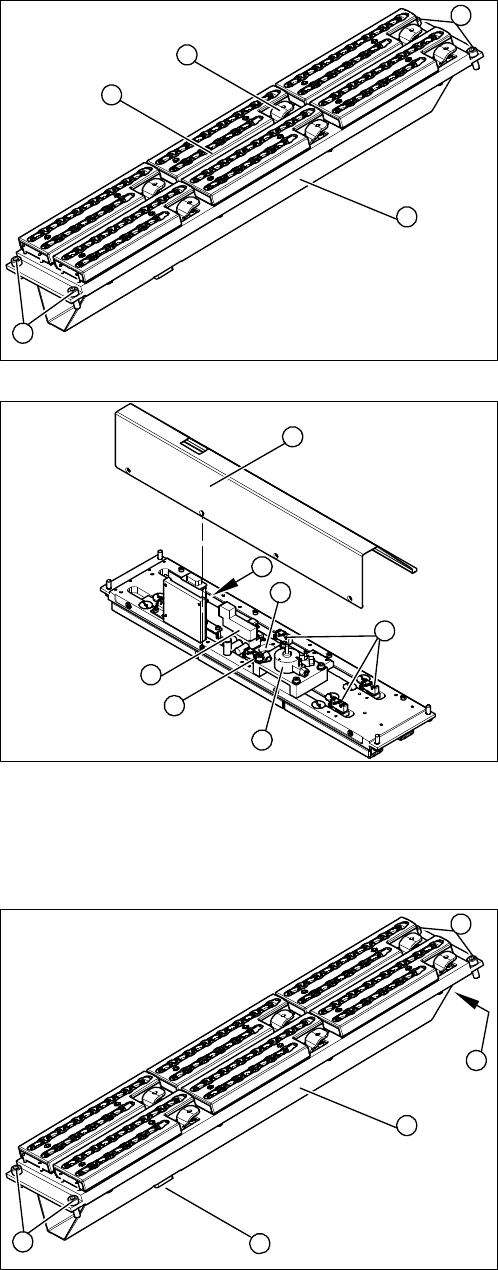

Übersicht
1. Abdeckung (darunter die komplette Elektronik und
Pneumatik)
2. Kipphebel (sechs Stück)
3. Pipettenmagazin
4. Befestigungsschrauben
1. Abdeckung (zwei x vier Befestigungsschrauben)
2. Platine 1-Wire (Steuerplatine PPW)
3. Ventil komplett
4. Schwenkantrieb
5. Mikroschalter (sechs Stück)
6. Leuchtdiode drei mm grün
4
1
4
3
2
5
1
6
5
4
3
2
1. Abdeckung (darunter die komplette Elektronik und
Pneumatik)
2. Anschluss-Stecker
3. Pneumatischer Anschluss
4. Befestigungsschrauben
4
1
4
3
2
Servicearbeiten
3.5.1 Pipettenwechsler tauschen C&P20-Pipettenwechsler
Serviceanleitung SIPLACE X-Serie 145

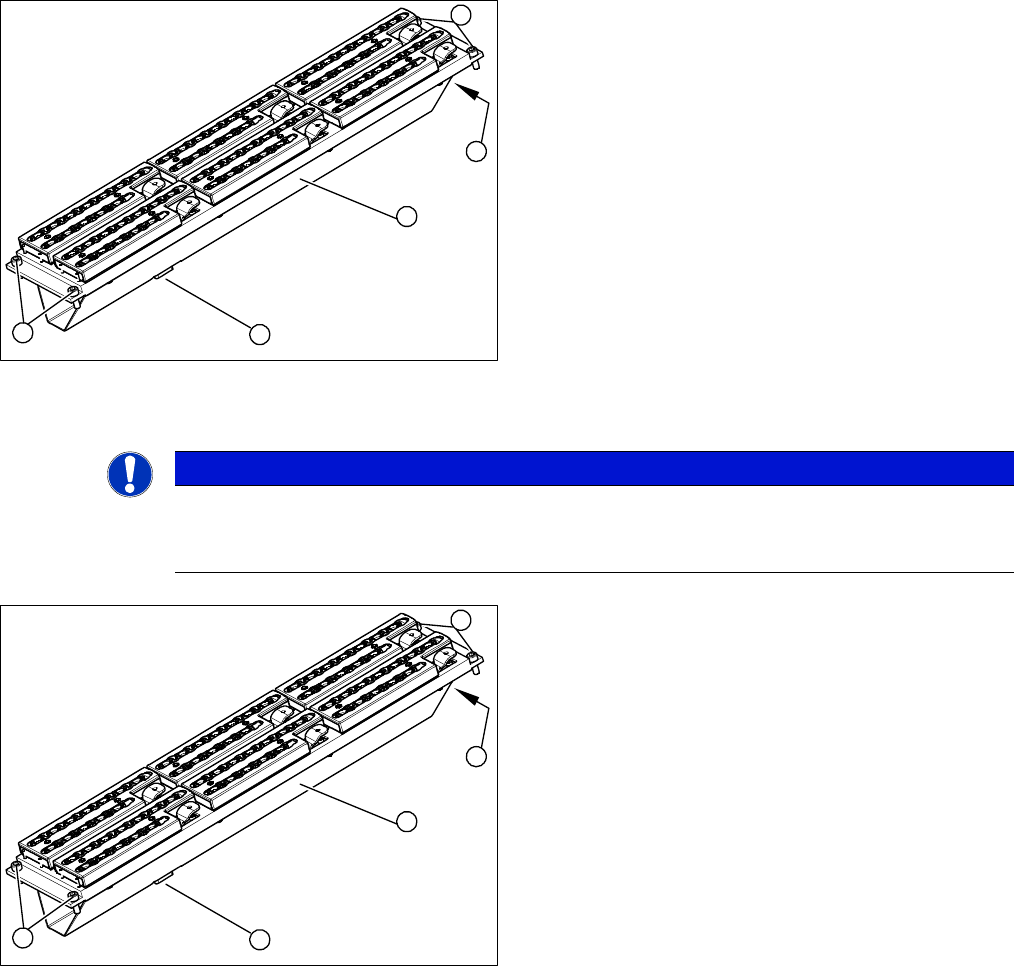

Ausbau
Einbau
► Lösen Sie den Anschluss-Stecker (2) des Pipetten-
wechslers.
► Stecken Sie den Schlauch (3) an der Pneumatik-
Kupplung ab.
► Lösen Sie die vier Befestigungsschrauben (4) und
heben Sie den Pipettenwechsler vorsichtig aus der
Maschine heraus.
Achten Sie dabei ggf. auf die Auflagebleche. Diese
müssen beim Einbau an die ursprüngliche Stelle
montiert werden.
4
1
4
3
2
HINWEIS
Einbau des Pipettenwechslers
Beim Einbau des PPW ist darauf zu achten, dass die BE-Abwurfschale entnommen werden
kann. Keine zu langen Schrauben verwenden, da diese die Abwurfschale festklemmen.
► Montieren Sie den neuen Pipettenwechsler mit den
Auflageblechen.
► Stellen Sie den elektrischen und pneumatischen An-
schluss wieder her.
► Kontrollieren Sie die mechanische Höhe des Pipet-
tenwechslers (siehe Einstellung der Höhe des Pipet-
tenwechslers).
4
1
4
3
2
Servicearbeiten
C&P20-Pipettenwechsler 3.5.2 Platine 1-Wire PPW tauschen [03015388-xx]
146 Serviceanleitung SIPLACE X-Serie
3.5.2
3.5.2 Platine 1-Wire PPW tauschen [03015388-xx]
Platine 1-Wire PPW tauschen [03015388-xx]
Aus-/Einbau
3.5.3
3.5.3 Ventil komplett tauschen [03016830-xx]
Ventil komplett tauschen [03016830-xx]
Ein-/Ausbau

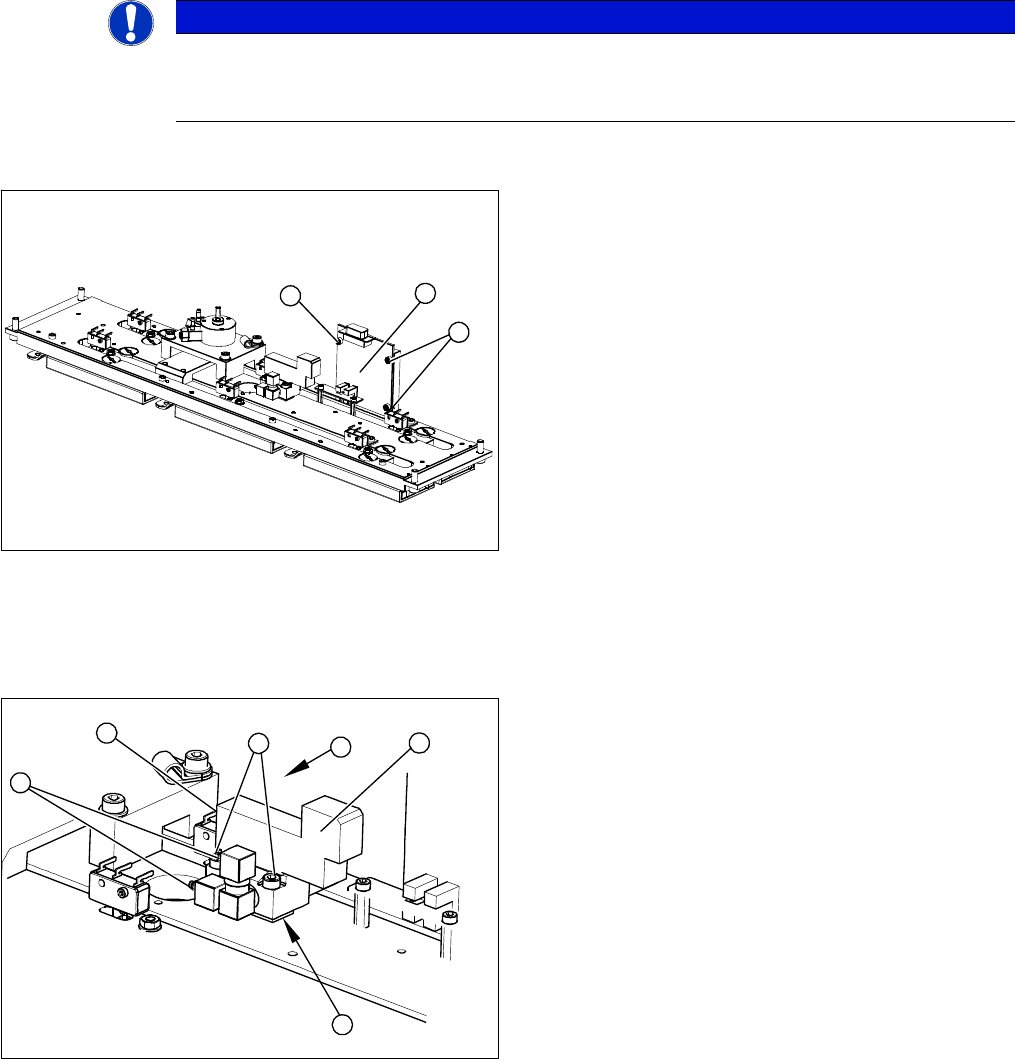

HINWEIS
Neue Version [03015388-xx] ist rückwärtskompatibel
Gegenüber der älteren Version [03045735-xx] weist die neue Platine lediglich eine zusätzliche
Schnittstelle für die Baugruppe CAN-Knoten [03052927-01] auf.
1. 1-Wire Platine
2. 3 x Befestigungsschrauben
► Beschriften Sie alle Stecker und Leitungen, die an
der 1-Wire-Platine (1) angeschlossen sind.
► Stecken Sie alle Stecker und Leitungen von der 1-
Wire-Platine (1) ab.
► Lösen Sie die drei Befestigungsschrauben (2) der 1-
Wire-Platine (1).
► Montieren Sie die neue 1-Wire-Platine (1) und stellen
alle elektrischen Anschlüsse wieder her.
► Fixieren Sie lose Leitungen mit Kabelbindern.
2
1
2
1. Ventil komplett
2. 2 x Befestigungsschrauben
3. 3 pneumatische Anschlüsse
4. Elektrischer Anschluss
► Lösen Sie die drei pneumatischen Anschlüsse (3) am
Ventil.
► Ziehen Sie den Stecker für den elektrischen
Anschluss (4) ab.
► Lösen Sie die zwei Befestigungsschrauben (2).
► Entnehmen Sie das Ventil (1).
⇨ Achten Sie dabei auf die Unterleg-Platte (5). Die-
se muss bei der Montage wieder lagerichtig einge-
baut werden.
► Montieren Sie das Ventil (1) und stellen den
elektrischen (4) und die pneumatischen
Anschlüsse (3) wieder her.
► Montieren Sie die Abdeckung und bauen den Pipet-
tenwechsel in die Maschine ein.
4
3
3
5
1
2
