Servicearbeiten C&P20-Pipettenwechsler 3.5.7 Einbau und Höheneinstellung Pipette nstation (Beschreibung für 152 Serviceanleitung SIPLACE X-Serie Drucklufteinstellung 1. Messgerät 2. Feindrossel ► Schlie ßen Sie ein D…
Servicearbeiten
3.5.7 Einbau und Höheneinstellung Pipettenstation (Beschreibung für BE-Wagen-Einzug [03015680-06] mit 1-Wire-Hub) C&P20-
Serviceanleitung SIPLACE X-Serie 151

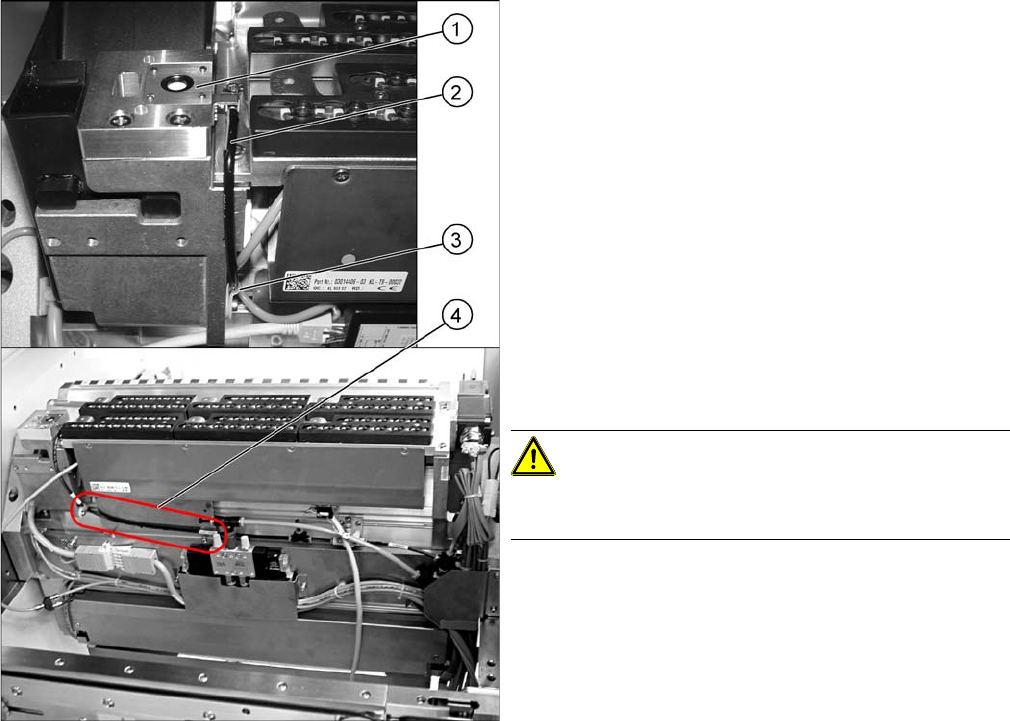

1. Pipettenstation
2. Schlauch PUN-CM 4x0,75 420 mm
3. Kabelschelle
4. Korrekte Schlauchverlegung
► Montieren Sie die Pipettenstation [03045404-xx] (1)
mit zwei Schrauben "DIN7991 M4x20 - 8.8"
[00333782-xx].
► Verlegen Sie den langen Schlauch "PUN-CM 4x0,75
420 mm" [03046432-xx] (2) bis zum T-Stück (siehe
Foto).
► Sichern Sie diesen Schlauch mit einer Kabelschelle
"Schelle Panduit CC S12-S08 D3,1 b 8,2"
[00368063-xx] (3) und einer Schraube "DIN912 M3x6
- A2-70" [03045028-xx].
VORSICHT!
Achten Sie darauf, dass der Schlauch vor dem Halte-
blech für den 1-Wire Hub verlegt wird (4).
Servicearbeiten
C&P20-Pipettenwechsler 3.5.7 Einbau und Höheneinstellung Pipettenstation (Beschreibung für
152 Serviceanleitung SIPLACE X-Serie

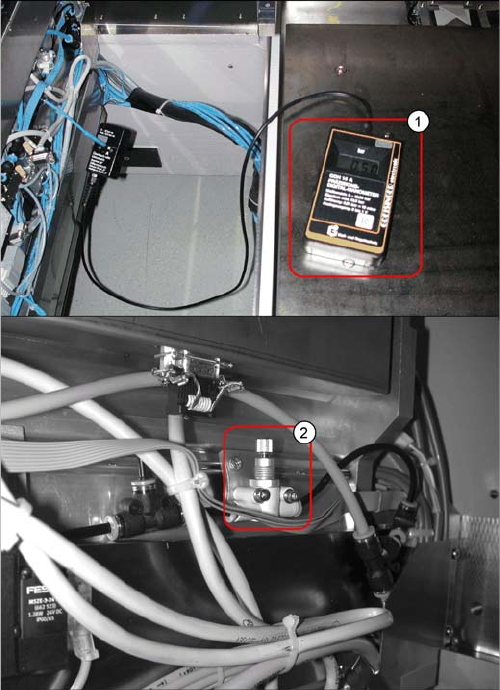

Drucklufteinstellung
1. Messgerät
2. Feindrossel
► Schließen Sie ein Druckluftmessgerät an das T-
Stück (Stopfen) an.
► Stellen Sie über die Feindrossel einen Druck von
0,5 bar ein.
Servicearbeiten
3.5.8 Einbau und Höheneinstellung Pipettenstation (Beschreibung neuer BE-Wagen-Einzug [03015680-07] mit CAN-Knoten (Steuerplatine
Serviceanleitung SIPLACE X-Serie 153
3.5.8
3.5.8 Einbau und Höheneinstellung Pipettenstation (Beschreibung neuer BE-Wagen-Einzug [03015680-07] mit CAN-Knoten (Steuerplatine Gurtschneidgerät)
Einbau und Höheneinstellung Pipettenstation (Beschreibung neuer BE-Wagen-Einzug
[03015680-07] mit CAN-Knoten (Steuerplatine Gurtschneidgerät)
► Demontieren Sie das Abdeckblech vom BE-Einzug.
► Ersetzen Sie, sofern noch nicht geschehen, den Stopfen QSC-6H am Magnetventil Einzugsteuerung
durch die "Y-Steckverb. mit Steckhülse QSY-6H-4" [03055792-xx].
► Verbinden Sie den "Schlauch PUN4 125 mm" mit der Y-Steckverbindung und dem "Ventil für Pipet-
tenstation kplt." [03055785-xx].
Die zweite Öffnung am Y-Steckverbinder muss mit dem Pneumatikschlauch des Pipettenwechslers
verbunden werden.
► Verbinden Sie den Schlauch "Schlauch PUN4 125 mm" mit dem "Ventil für Pipettenstation kplt." und
der Pipettenstation.
► Verbinden Sie das bereits im BE-Einzug vorverdrahtete "Kabel Einzug X-Serie: Pipettenstation"
[03053223-xx] mit dem "Ventil für Pipettenstation kplt.".
► Befestigen Sie das "Ventil für Pipettenstation kplt." mit zwei DIN912-M3x16-Schrauben wie im Bild
oben dargestellt am BE-Wagen Einzug.
HINWEIS
BE-Einzug verschieben
Je nach Einbauort (ein Portal Bestückbereich) muss der BE-Einzug gelöst und nach außen ver-
schoben werden. Lesen Sie hierzu auch unbedingt die jeweils gültige Serviceanleitung. Nach
Abschluss der Arbeiten muss dieser wieder befestigt und alle Anbauteile (Pipettenwechsler)
wieder vermessen werden.
(1) Kabelschelle (2) Pipettenstation
