Servicearbeiten 3.6.2 Antriebseinheit komplett tauschen [00359284 - xx] LP-Transport modular Serviceanleitung SIPLACE X-Serie 157 ► Einfach-/Doppeltransport: Lösen sie den Sprengrin g an d er Sechskantwelle und fä deln s…
Servicearbeiten
LP-Transport modular 3.6.2 Antriebseinheit komplett tauschen [00359284-xx]
156 Serviceanleitung SIPLACE X-Serie
3.6.2
3.6.2 Antriebseinheit komplett tauschen [00359284-xx]
Antriebseinheit komplett tauschen [00359284-xx]
Übersicht
Ausbau
► Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten.
► Schieben Sie die Y-Portale bis in den Bereich außerhalb des LP-Transports.
► Markieren Sie die Zuordnung (+/-) der Kabelanschlüsse (1). Das ist wichtig für die Drehrichtung!
► Ziehen Sie die Kabelschuhe von den Motoranschlüssen (1) ab.
► Streifen Sie den Schrumpfschlauch (2) zur Fixierung des Anschlusskabels vom Umfang des DC-Ge-
triebemotors ab.
► Entfernen Sie die drei Befestigungsschrauben (3) der Motorhalterung (5).
1. Kabelanschlüsse
2. Schrumpfschlauch
3. Befestigungsschrauben
4. Transportzahnriemen
5. Motorhalterung
6. Umlenkrolle mit Langloch
Die DC-Getriebemotoren inkl. der Motorhalter aller
5 Transportbereiche sind baugleich. Folgende Unter-
schiede sind bei Demontage- und Montagearbeiten zu
beachten:
▪ Der Motorhalter ist je nach Einbaulage entsprechend
(schräg) montiert.
► Verstellen Sie den Transport so, dass die Schrauben
der Motorbefestigung (3) gut zugänglich sind. Je
nach Transporttyp und Bereich können hier unter-
schiedliche Transportstellungen vorteilhaft sein.
► Sollte der Antrieb an der äußeren festen Wange (Ein-
fach-/Doppeltransport) getauscht werden, so verstel-
len Sie diese Wange mit Hilfe der Maschinen-SW
soweit, dass Sie an die Befestigung der Sechskant-
wellen herankommen. Ggf. müssen Sie dazu den
Transportmodus auf feste Seite rechts/links ändern.
Dabei muss zwischen den Transportwangen der ent-
sprechenden Transportspur immer noch ein Zwi-
schenraum von 120 mm verbleiben.
► Docken Sie die BE-Tische ab um mehr Bewegungs-
freiheit zu bekommen.
HINWEIS
Umlenkrolle lockern
Lockern Sie ggf. die Umlenkrolle mit Langloch (6). Dadurch lässt sich die Motorhalterung leich-
ter ausfädeln. Je nach Transportbereich kann diese Umlenkrolle an einer anderen Position
sein.
Servicearbeiten
3.6.2 Antriebseinheit komplett tauschen [00359284-xx] LP-Transport modular
Serviceanleitung SIPLACE X-Serie 157
► Einfach-/Doppeltransport: Lösen sie den Sprengring an der Sechskantwelle und fädeln sie den Mo-
tor aus der Sechskantwelle aus.
Quad-Lane-Transport: Schieben Sie den Antrieb samt Sechskantwelle zur Seite und lösen Sie den
Klemmring auf der Außenseite des Antriebs. Schieben sie die Sechskantwelle vom Antrieb.

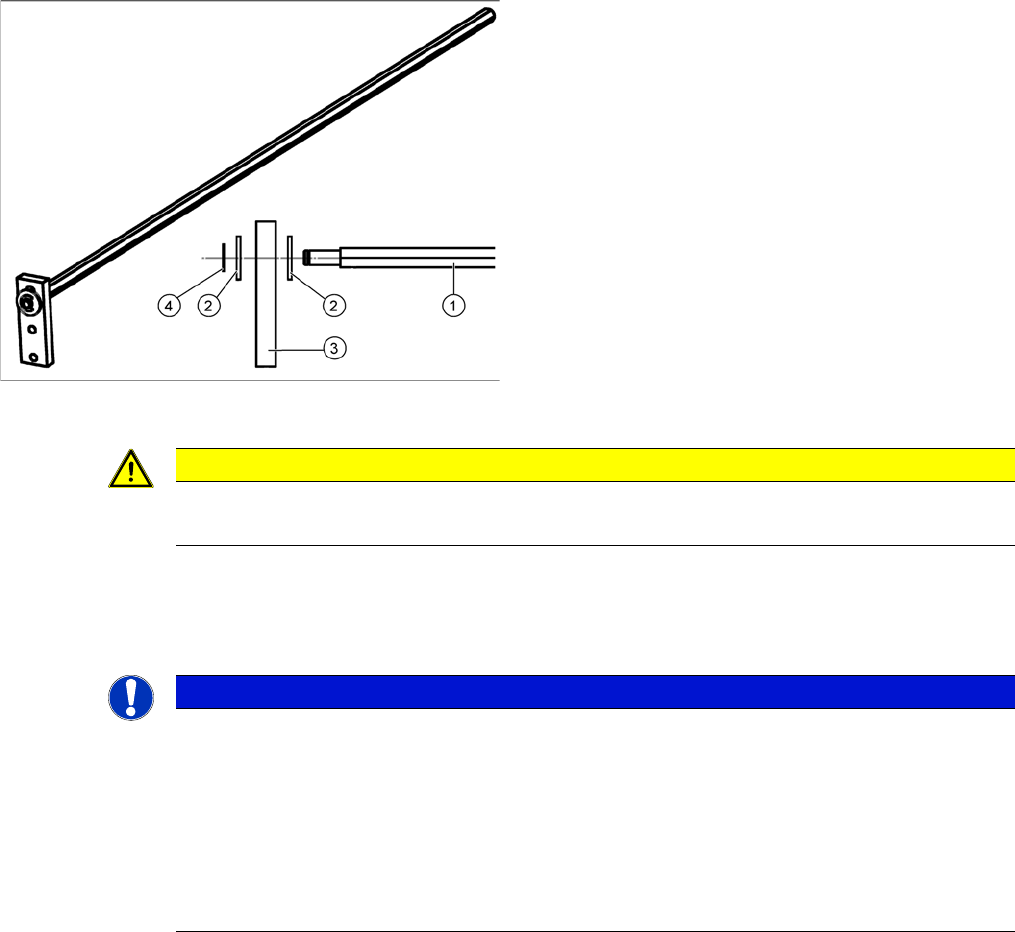

Sechskantwelle
1. Sechskantwelle
2. Unterlegscheiben
3. Führung
4. Sicherungsscheibe
► Einfach-/Doppeltransport: Lösen Sie die Sechskant-
welle von der Transportwanne (siehe Bild).
► Quad-Lane-Transport: Lösen Sie zuerst den Klemm-
ring am Antrieb zwischen den Transportwangen.
VORSICHT
Zahnriemen nicht beschädigen!
Der Zahnriemen darf nicht gedehnt oder geknickt werden!
HINWEIS
Beachtung der Riemenführung
Der Transportzahnriemen wird je nach Transportbereich unterschiedlich über die Riemenum-
lenkung geführt. Bitte beachten Sie diese Riemenführung beim Einbau.
Falls Sie mittels Durchgangsmessung eine Unterbrechung im Motorkabel festgestellt haben,
muss das Motorkabel bis zur Umsetzplatine Transportwange (siehe gleich lautende
Schaltpläne) ausgefädelt und entsprechend abgesteckt werden. Bedingt durch die
Kabelführung im Maschinenständer-Innenraum kann dies etwas komplex sein.
► Benachrichtigen Sie bei Unsicherheiten für diese Arbeit den SIPLACE-Service.
Servicearbeiten
LP-Transport modular 3.6.3 Bandantrieb komplett tauschen [00359310-xx]
158 Serviceanleitung SIPLACE X-Serie
Einbau
Sehen Sie dazu auch...
3.6.1 Manuelles Verstellen der Transportwangen [ ➙ 155]
5.4.1 Riemenspannung des Transportzahnriemens einstellen [ ➙ 327]
3.6.3
3.6.3 Bandantrieb komplett tauschen [00359310-xx]
Bandantrieb komplett tauschen [00359310-xx]
Teile
▪ Bandantrieb [00359310-xx]
Übersicht
Aus-/Einbau
► Der Aus- und Einbau erfolgt analog zur Antriebseinheit [00359284-xx].
Sehen Sie dazu auch...
3.6.2 Antriebseinheit komplett tauschen [00359284‑xx] [ ➙ 156]

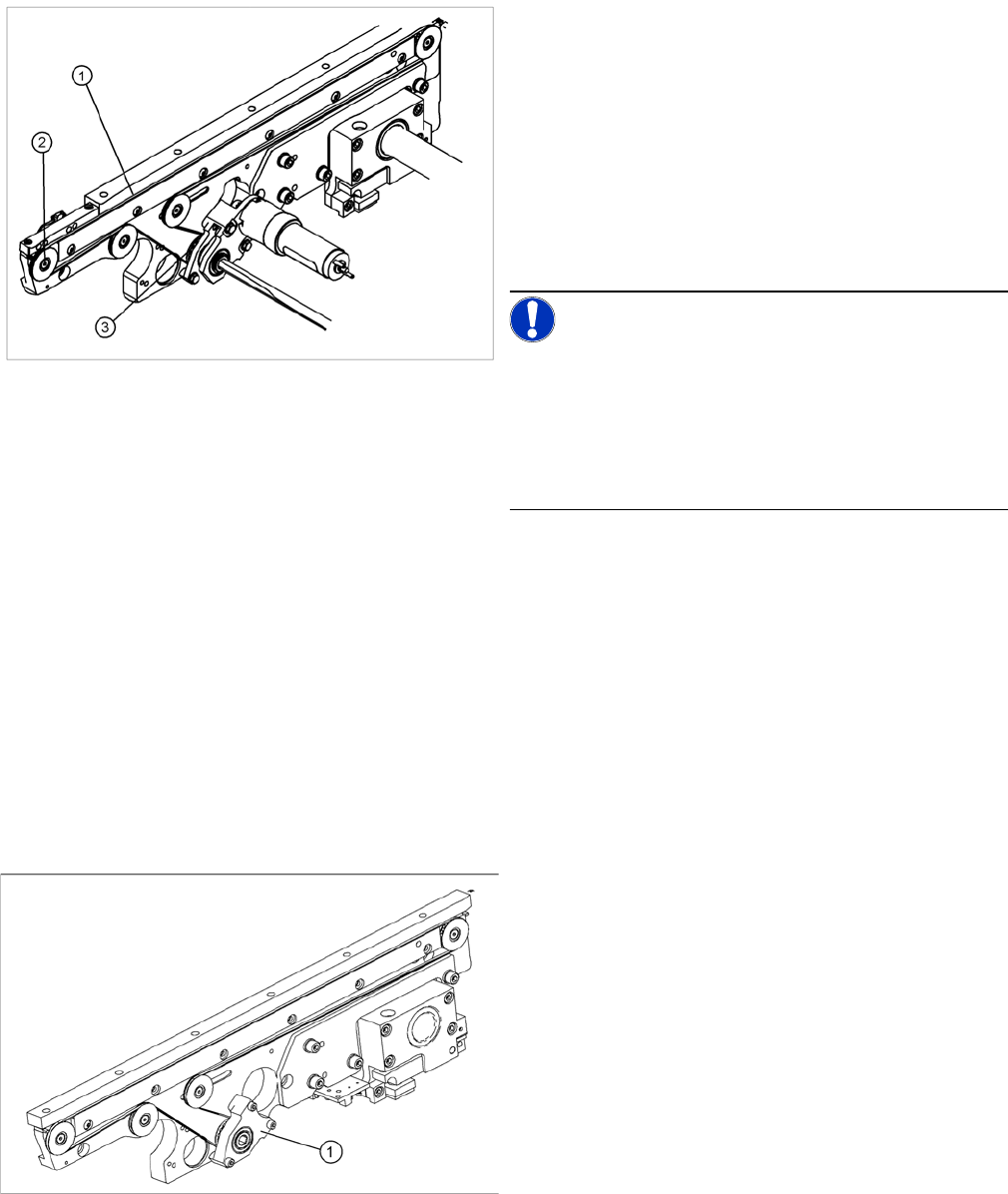

► Montieren Sie die neue Antriebseinheit in umgekehr-
ter Reihenfolge.
► Prüfen Sie:
⇨ Der Transportzahnriemen (1) muss auf seiner ge-
samten Breite an allen Zahnscheiben (2) in Eingriff
sein, und um die Riemenumlenkung (3) geführt
werden.
⇨ Siehe dazu „Riemenspannung des Transport-
zahnriemens einstellen“.
► Führen Sie die einen Funktionstest durch.
HINWEIS!
Funktionstest über die Stationssoftware
Nach dem Einbau der neuen Antriebseinheit muss die
richtige Drehrichtung und Transportgeschwindigkeit (Mo-
torspannung) sichergestellt werden. Nach dem An-
schluss des Getriebemotors muss nur die Drehrichtung
geprüft werden.
1. Bandantrieb
