Servicearbeiten
3.6.5 DC-Getriebemotor tauschen [03009269-xx] LP-Transport modular
Serviceanleitung SIPLACE X-Serie 161

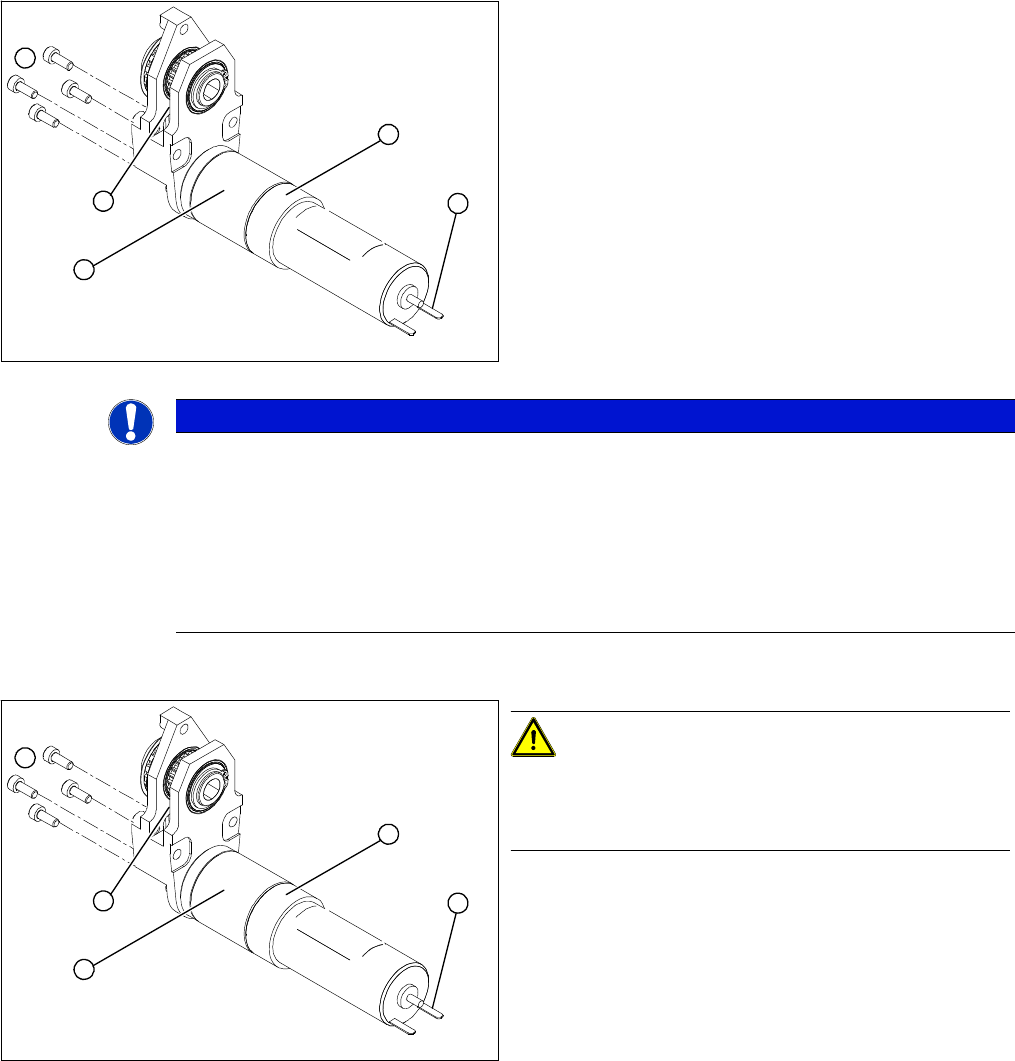

Einbau
Lösen Sie von der festen Transportaußenseite her
die Befestigung (2) des DC-Getriebemotors (5).
Kippen Sie den DC-Getriebemotor (5) etwas, so dass
der kleine Anriebszahnriemen (3) aus der Zahnschei-
be frei kommt.
Ziehen Sie den DC-Getriebemotor heraus.
Beachten Sie: Die Zahnscheibe auf der Motorwelle
muss so herausbewegt werden, dass sie sich nicht
im Zahnriemen verhakt.
HINWEIS
Unterbrechung im Motorkabel
Falls Sie mittels Durchgangsmessung eine Unterbrechung im Motorkabel festgestellt haben,
muss das Motorkabel bis zur Umsetzplatine Transportwange (siehe gleichlautende
Schaltpläne) ausgefädelt und entsprechend abgesteckt werden.
Bedingt durch die Kabelführung im Maschinenständer-Innenraum kann dies etwas komplex
sein.
Benachrichtigen Sie für diese Arbeit ggf. den SIPLACE-Service.
VORSICHT!
Zahnriemen nicht beschädigen!
Der Zahnriemen darf nicht gedehnt oder geknickt wer-
den!
Setzen Sie den neuen DC-Getriebemotor (5) in um-
gekehrter Reihenfolge ein.
Der Zahnriemen (3) muss auf seiner gesamten Breite
in Eingriff an der oberen und unteren Zahnscheibe
sein.
Befestigen Sie den DC-Getriebemotor (5) mit den
vier Innensechskantschrauben M3 (2).
Spannen Sie den Zahnriemen (3) durch Verschieben
des DC-Getriebemotors in den Befestigungslöchern.
Die Riemenspannung muss zwischen 10 und 15 N
liegen.
Montieren Sie die Antriebseinheit wie in "3.6.2 An-
triebseinheit komplett tauschen [00359284‑xx]"
[ ➙ 156] beschrieben.
Servicearbeiten
LP-Transport modular 3.6.6 Zahnriemen der Antriebseinheit tauschen [00355553-xx]
162 Serviceanleitung SIPLACE X-Serie
3.6.6
3.6.6 Zahnriemen der Antriebseinheit tauschen [00355553-xx]
Zahnriemen der Antriebseinheit tauschen [00355553-xx]

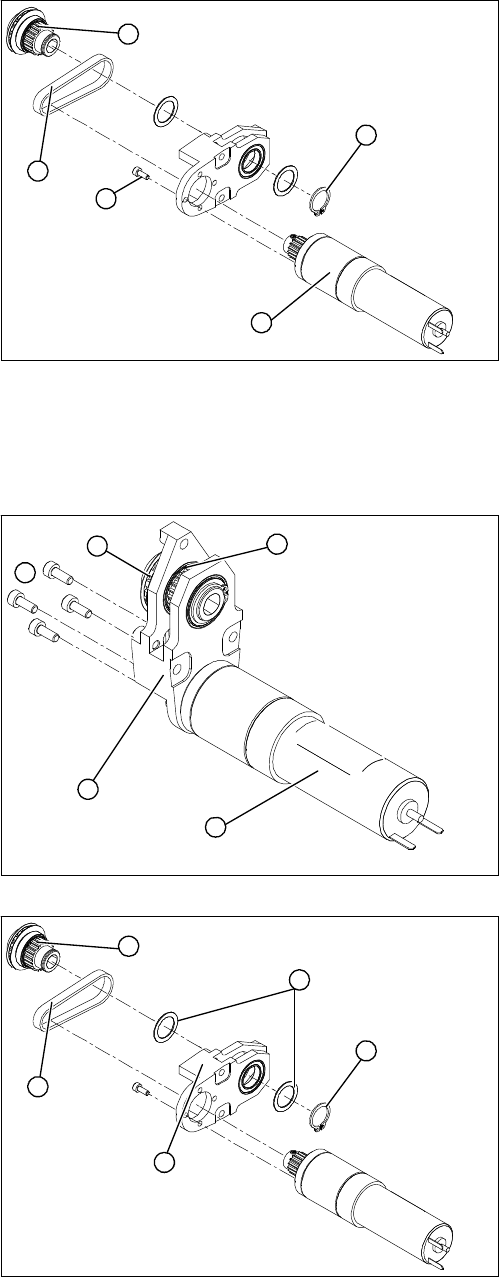

Übersicht
Ausbau
Bauen Sie die Antriebseinheit wie in "3.6.2 Antriebseinheit komplett tauschen [00359284‑xx]"
[ ➙ 156] beschrieben aus.
1. DC-Getriebemotor
2. Sprengring
3. Vier Befestigungsschrauben
4. Zahnriemen
5. Zahnscheibe
Die DC-Getriebemotoren inkl. der Motorhalter aller
fünf Transportbereiche sind baugleich. Folgende Unter-
schiede sind bei Demontage- und Montagearbeiten zu
beachten.
Der Motorhalter ist je nach Einbaulage entsprechend
(schräg) montiert.
Lösen Sie von der festen Transportaußenseite her
die Befestigung (2) des DC-Getriebemotors (1).
Kippen Sie den DC-Getriebemotor (1) mit
Zahnscheibe (4) etwas, so dass der kleine Antriebs-
zahnriemen aus der Zahnscheibe frei kommt.
Ziehen Sie den DC-Getriebemotor heraus.
Beachten Sie: Die Zahnscheibe auf der Motorwelle
muss so herausbewegt werden, dass sie sich nicht
im Zahnriemen verhakt.
Entfernen Sie den Sprengring (1) und die
Unterlegscheiben (2).
Schlagen Sie mit einem kleinen Gummihammer die
Zahnscheibe (3) vorsichtig aus der
Motorhalterung (5).
Entnehmen Sie den Zahnriemen (4) aus der Halte-
rung.
Servicearbeiten
3.6.6 Zahnriemen der Antriebseinheit tauschen [00355553-xx] LP-Transport modular
Serviceanleitung SIPLACE X-Serie 163
Einbau
Montieren Sie die Unterlegscheibe (7) und den Sprengring (8).
Schrauben Sie den DC-Getriebemotor (5) mit den vier Innensechskantschrauben M3 (6) locker an.
Der Zahnriemen muss auf seiner gesamten Breite in Eingriff an der oberen und unteren Zahnschei-
be sein.
Spannen Sie den Zahnriemen (1) durch verschieben des DC-Getriebemotors in den
Befestigungslöchern. Die Riemenspannung muss zwischen
10 bis 15 N liegen.
Montieren Sie die Antriebseinheit wie in "3.6.2 Antriebseinheit komplett tauschen [00359284‑xx]"
[ ➙ 156] beschrieben.
VORSICHT!
Zahnriemen nicht beschädigen!
Der Zahnriemen darf nicht gedehnt oder geknickt wer-
den!
Führen Sie den neuen Zahnriemen (1) in die
Motorhalterung (2) ein, und legen Sie den Zahnrie-
men um die Zahnscheibe (3) des Motors.
Legen Sie den Zahnriemen um die Zahnscheibe (4)
des Transportzahnriemen, und setzen Sie die Zahn-
scheibe in die Halterung ein.
Klopfen Sie dabei die Zahnscheibe vorsichtig mit ei-
nem Gummihammer in die Führung.
