Servicearbeiten
LP-Transport modular 3.6.14 Lichtschranke für Sender- und Empfängermodule tauschen [00370063-xx]
180 Serviceanleitung SIPLACE X-Serie
3.6.14.3
3.6.14.3 Lichtschranken für Zwischenband tauschen
Lichtschranken für Zwischenband tauschen
Sender
► Lösen Sie die Befestigungsschraube der Lichtschranke.
► Ziehen Sie das seitliche Abdeckblech aus der Führung.
► Lösen Sie die sieben Befestigungsschrauben der Führungsschiene und entfernen Sie diese.
► Fädeln Sie das Anschlusskabel bis zur entsprechenden Umsetzplatine Transportwange aus.
► Ziehen Sie den Anschluss-Stecker von der Umsetzplatine Transportwange ab.
► Fädeln Sie das Anschlusskabel wieder entsprechend ein und stellen Sie die elektrische Verbindung
an der Umsetzplatine Transportwange wieder her.
► Befestigen Sie die neue Lichtschranke an der ursprünglichen Position.
► Schieben Sie das Abdeckblech wieder ein und montieren Sie die Führungsschiene parallel zur
Transportwange.
Drücken Sie dabei die LP-Aufnahme nach oben und ziehen Sie die sieben Befestigungsschrauben
fest.
► Überprüfen Sie nach Abschluss der Arbeiten die Funktion der LP-Klemmung.
Empfänger
► Lösen Sie den Winkel und entfernen Sie die Befestigungsschraube der Lichtschranke.
► Fädeln Sie das Anschlusskabel bis zur entsprechenden Umsetzplatine Transportwange aus.
► Ziehen Sie den Anschluss-Stecker von der Umsetzplatine Transportwange ab.
► Fädeln Sie das Anschlusskabel wieder entsprechend ein, und stellen Sie die elektrische Verbindung
an der Umsetzplatine Transportwange wieder her.
► Befestigen Sie die neue Lichtschranke an der ursprünglichen Position.
VORSICHT
Führungsschiene parallel zur Transportwange ausrichten!
Wird die Führungsschiene nicht parallel ausgerichtet, so kann es zu Problemen bei der LP-
Klemmung kommen.
HINWEIS
Zwischenband
Am Zwischenband ist der Sender frei zugänglich. Es muss der Winkel gelöst und die Befesti-
gungsschrauben der Lichtschranke entfernt werden.
Servicearbeiten
3.6.15 Laserlichtschranke - Stopperposition [00370385-xx] LP-Transport modular
Serviceanleitung SIPLACE X-Serie 181
3.6.15
3.6.15 Laserlichtschranke - Stopperposition [00370385-xx]
Laserlichtschranke - Stopperposition [00370385-xx]
Teile
▪ Laserlichtschranke Sendermodul BB1 komplett [00370385-xx]
▪ Laserlichtschranke Sendermodul BB2 komplett [00370386-xx]
▪ Laserlichtschranke Empfängermodul BB1 [00365772-xx]
▪ Laserlichtschranke Empfängermodul BB2 [00365774-xx]

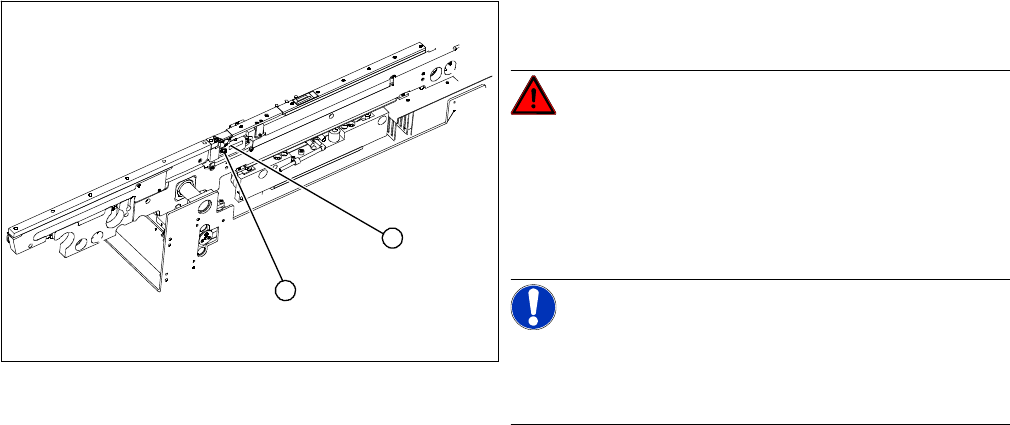

Übersicht
► Fahren Sie den LP-Transport in die Position, in der Sie die Laserlichtschranke am Besten erreichen
können.
► Verfahren Sie die Y-Portale bis in den Bereich außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten.
1. Sendermodul (Verstärker) mit zwei Schrauben
2. Sendermodul (runde Laserdiode) mit drei Schrauben
GEFAHR!
Am Sender der Laserlichtschranken treten Laserstrahlen
der Laserklasse 2 aus.
Sie benötigen daher keine zusätzlichen
Schutzmaßnahmen!
Bringen Sie niemals Ihre Augen in den Laserstrahl!
HINWEIS!
LP-Referenzecke überprüfen!
Nach Einstellung der Laser-Lichtschranke muss die LP-
Referenzecke überprüft bzw. neu geteacht werden!
Servicearbeiten
LP-Transport modular 3.6.15 Laserlichtschranke - Stopperposition [00370385-xx]
182 Serviceanleitung SIPLACE X-Serie
Aus-/Einbau – Sendermodul komplett
► Schalten Sie den Automaten ein.
► Fahren Sie den Transport in die maximale Breite.
► Stellen Sie mittels Drehung der drei Befestigungsschrauben die Sendediode mittig zum Empfänger
ein. Dabei muss der Laserstrahl in voller Höhe im Empfänger auftreffen.
Aus-/Einbau – Empfängermodul
Sehen Sie dazu auch...
5.4.5 Laser-Lichtschranke für die Stopperposition einstellen [ ➙ 338]

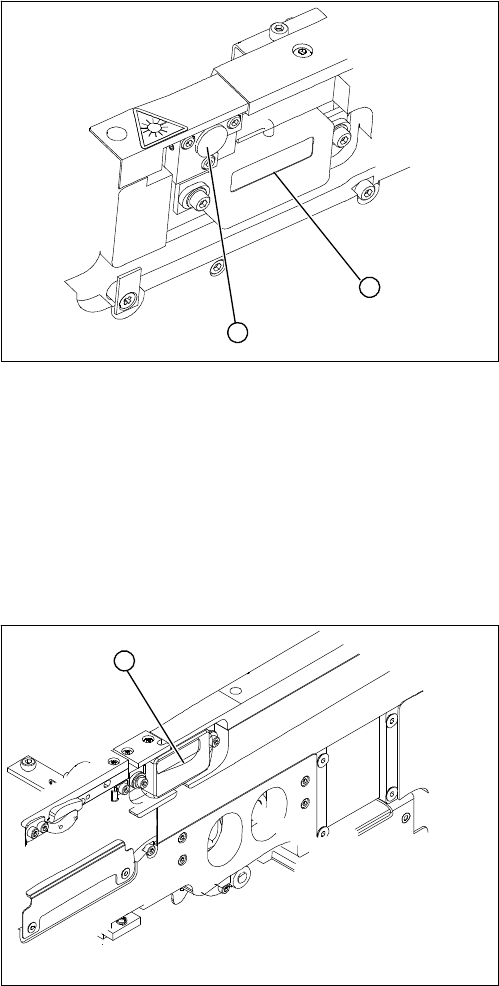

► Lösen Sie die zwei Befestigungsschrauben am
großen Sendermodul (1) und die drei Befestigungs-
schrauben am kleinen Sendermodul (2). Achten Sie
auf die O-Ringe.
► Fädeln Sie das Anschlusskabel bis zur entsprechen-
den Umsetzplatine Transportwange aus.
► Ziehen Sie den Anschluss-Stecker von der Umsetz-
platine Transportwange ab.
► Stellen Sie die elektrische Verbindung an der Um-
setzplatine Transportwange wieder her und fädeln
Sie das Anschlusskabel wieder entsprechend ein.
► Befestigen Sie die neuen Sendermodule an der
ursprünglichen Position.
► Achten Sie darauf, dass die drei O-Ringe auf den
drei Befestigungsschrauben sitzen.
► Lösen Sie die zwei Befestigungsschrauben am
Empfängermodul (1).
► Fädeln Sie das Anschlusskabel bis zur entsprechen-
den Umsetzplatine Transportwange aus.
► Ziehen Sie den Anschluss-Stecker von der Umsetz-
platine Transportwange ab.
► Stellen Sie die elektrische Verbindung an der Um-
setzplatine Transportwange wieder her, und fädeln
Sie das Anschlusskabel wieder entsprechend ein.
► Befestigen Sie das neue Empfängermodul an der
ursprünglichen Position.
► Schalten Sie den Automaten ein.
► Fahren Sie den Transport in die maximale Breite.
► Stellen Sie mittels Drehung der zwei Befestigungs-
schrauben den Empfänger mittig zur Sendediode ein.
Dabei muss der Laserstrahl der Sendediode in voller
Höhe im Empfänger auftreffen.
