Servicearbeiten
LP-Transport modular 3.6.19 Sonarsensor PXS240 tauschen und teachen (QT) [03069863-xx]
190 Serviceanleitung SIPLACE X-Serie
3.6.19
3.6.19 Sonarsensor PXS240 tauschen und teachen (QT) [03069863-xx]
Sonarsensor PXS240 tauschen und teachen (QT) [03069863-xx]
Alle verwendeten Sonarsensoren können zum Austausch abgesteckt und vom Montagewinkel demon-
tiert werden.
Teile, Hilfsmittel und Werkzeug
▪ Standardwerkzeug
▪ Einstelllehre für Sonarsensor (Bero) [03048764-xx]
▪ Programmierkabel für PXS240-Sensor [03073330-xx]
▪ Sonarsensor PXS240 [03069863-xx]
Übersicht
Aus-/Einbau

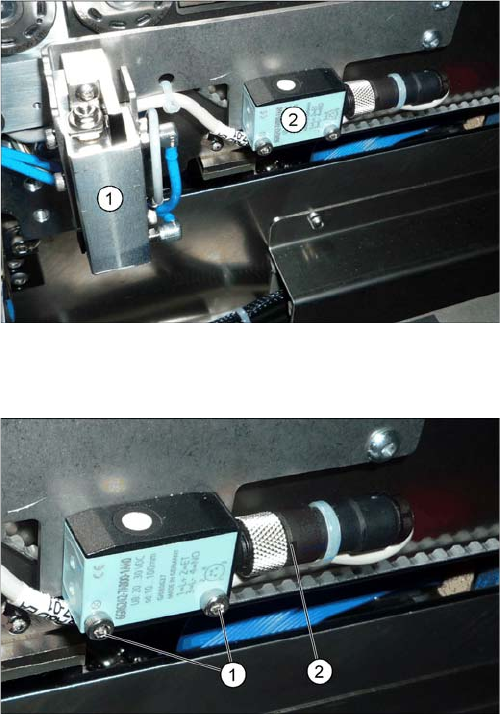

1. LP-Stopper
2. Sonarbero PXS240
► Lösen Sie die Befestigungsschrauben (1) des Sonar-
beros.
► Schrauben Sie die Steckverbindung (2) vom Sonar-
bero ab.
Servicearbeiten
3.6.19 Sonarsensor PXS240 tauschen und teachen (QT) [03069863-xx] LP-Transport modular
Serviceanleitung SIPLACE X-Serie 191

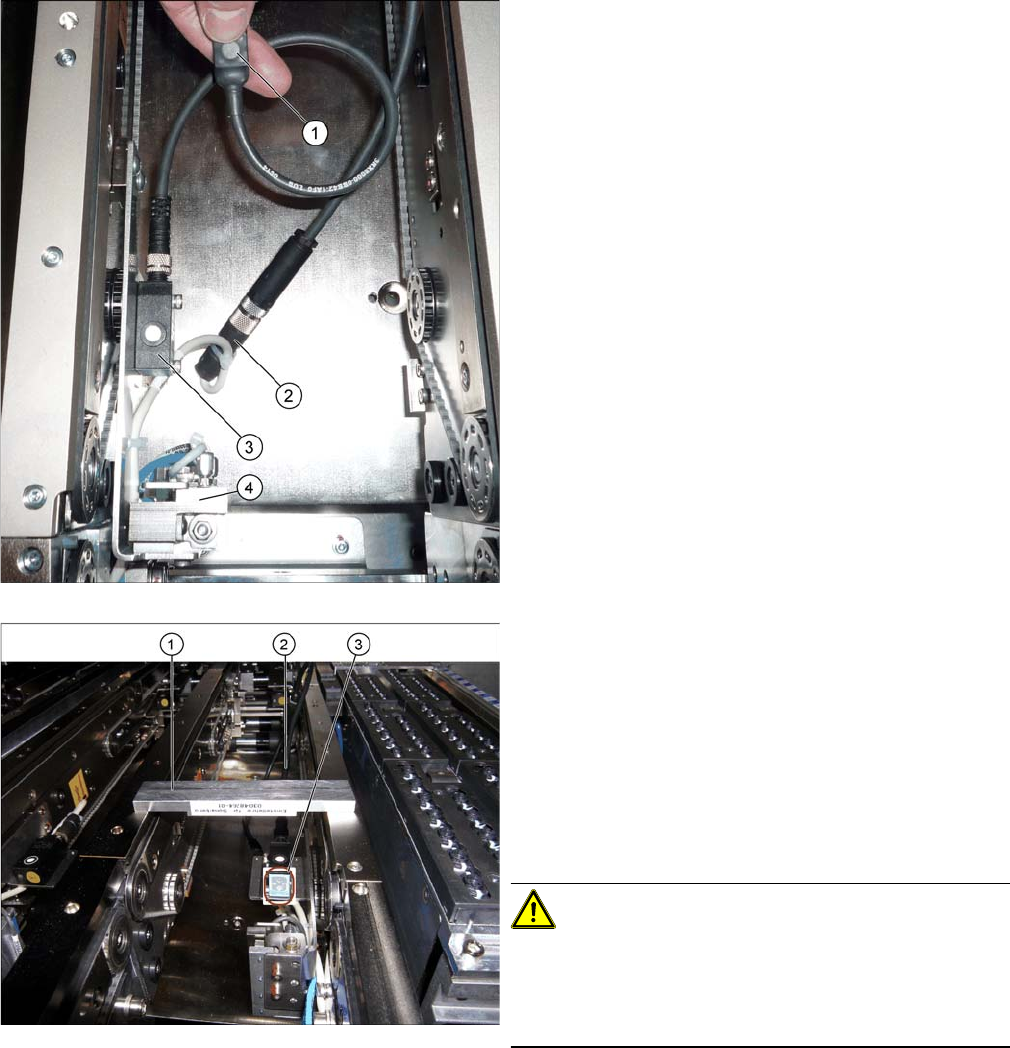

1. Programmierkabel für PXS240-Sonarbero
2. Steckverbindung für den Sonarbero
3. Sonarbero PXS240
4. LP-Stopper
► Montieren Sie den neuen Sonarbero.
► Stecken Sie das Programmierkabel zwischen Sonar-
bero und maschinenseitigen Anschluss.
Eingebauter Sonarbero mit Programmierkabel und Ein
-
stelllehre
1. Einstelllehre
2. Programmierkabel (eingebaut)
3. LED am Sonarbero
► Der Abstand zur Leiterplatte wird über die Einstellleh-
re vorgegeben.
Legen Sie die Einstelllehre so über den Transport,
dass sie über dem Empfangsbereich des Sonarberos
liegt.
VORSICHT!
Lehre richtig herum verwenden
Die Lehre kann für unterschiedliche Transporttypen ver-
wendet werden. Achten sie darauf, die Lehre richtig her-
um aufzulegen.
► Zum Teachen betätigen Sie den Taster am Program-
mierkabel für ca. drei Sekunden, bis die LED am Bero
(3) zu blinken beginnt.
Die Schaltgrenze ist nun entsprechend eingestellt.
► Lösen Sie die Verbindungen des Programmierkabels
und stecken Sie den Sonarbero direkt an den ma-
schinenseitigen Anschluss.
► Entfernen Sie die Einstelllehre.
Servicearbeiten
LP-Transport modular 3.6.20 Sensor untere Endlage am Stopper tauschen (QT) [03066803-xx]
192 Serviceanleitung SIPLACE X-Serie
3.6.20
3.6.20 Sensor untere Endlage am Stopper tauschen (QT) [03066803-xx]
Sensor untere Endlage am Stopper tauschen (QT) [03066803-xx]
Übersicht
Aus-/Einbau

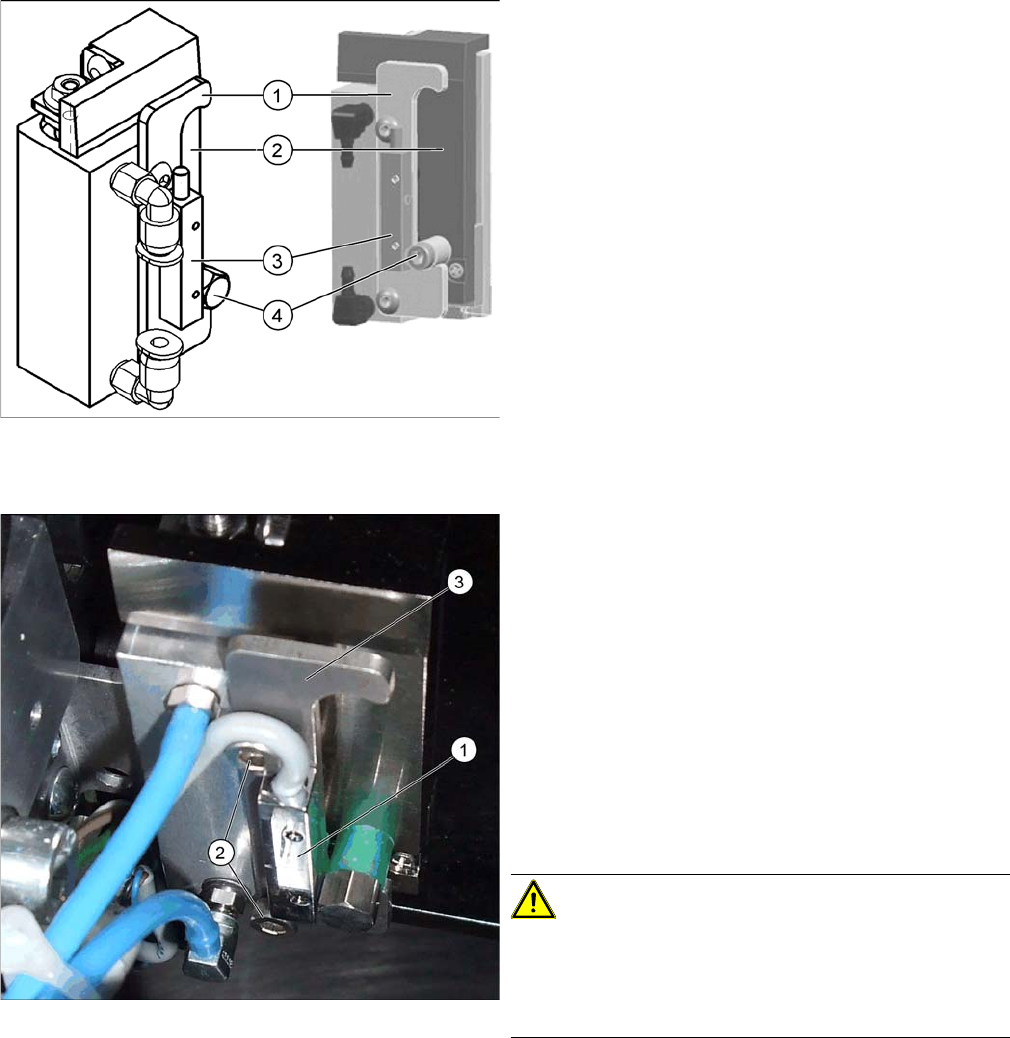

1. Hubbegrenzerleiste
2. Anschlagleiste Stopper
3. Sensor untere Endlage Stopper [03066803-xx]
4. Anschlagbolzen
1. Sensor für die untere Endlage am Stopper
2. Befestigungsschrauben der Anschlagleiste
3. Anschlagleiste
► Schalten Sie die Maschine aus.
► Lösen Sie die beiden Befestigungsschrauben (2) der
Anschlagleiste.
► Lösen Sie die beiden Befestigungsschrauben des
Sensors auf der Rückseite der Anschlagleiste.
► Fädeln Sie das Anschlusskabel des Sensors aus.
Wenn Sie dazu Kabelschellen lösen müssen, dann
markieren Sie sich deren Position.
VORSICHT!
Z-Achse nicht herausziehen!
Ziehen Sie die Z-Achse des Stoppers nicht zu weit nach
oben heraus, da sonst die Kugeln des Lagers herausfal-
len können!
► Bauen Sie den neuen Sensor auf die Anschlagleiste.
Montieren Sie die Anschlagleiste, ziehen Sie aber die
Befestigungsschrauben (2) noch nicht ganz fest.
