Servicearbeiten LP-Transport modular 3.6 .22 Übersicht über die elektrischen Komp onenten 196 Serviceanleitung SIPLACE X-Serie 3.6.22.2 3 . 6 . 2 2 . 2 U m s e t z p la t in e T r a n s p o r t ( E in f a c h - u n d D o…
Servicearbeiten
3.6.22 Übersicht über die elektrischen Komponenten LP-Transport modular
Serviceanleitung SIPLACE X-Serie 195
Einbau
Sehen Sie dazu auch...
5.4.7 Halterung für Stopper und Bero neu justieren (QT) [ ➙ 344]
3.6.22
3.6.22 Übersicht über die elektrischen Komponenten
Übersicht über die elektrischen Komponenten
3.6.22.1
3.6.22.1 Umsetzplatine Transportwange [00359424-xx]
Umsetzplatine Transportwange [00359424-xx]
Übersicht
► Montieren Sie den neuen Stopper.
► Stellen Sie alle elektrischen und pneumatischen Ver-
bindungen wieder her.

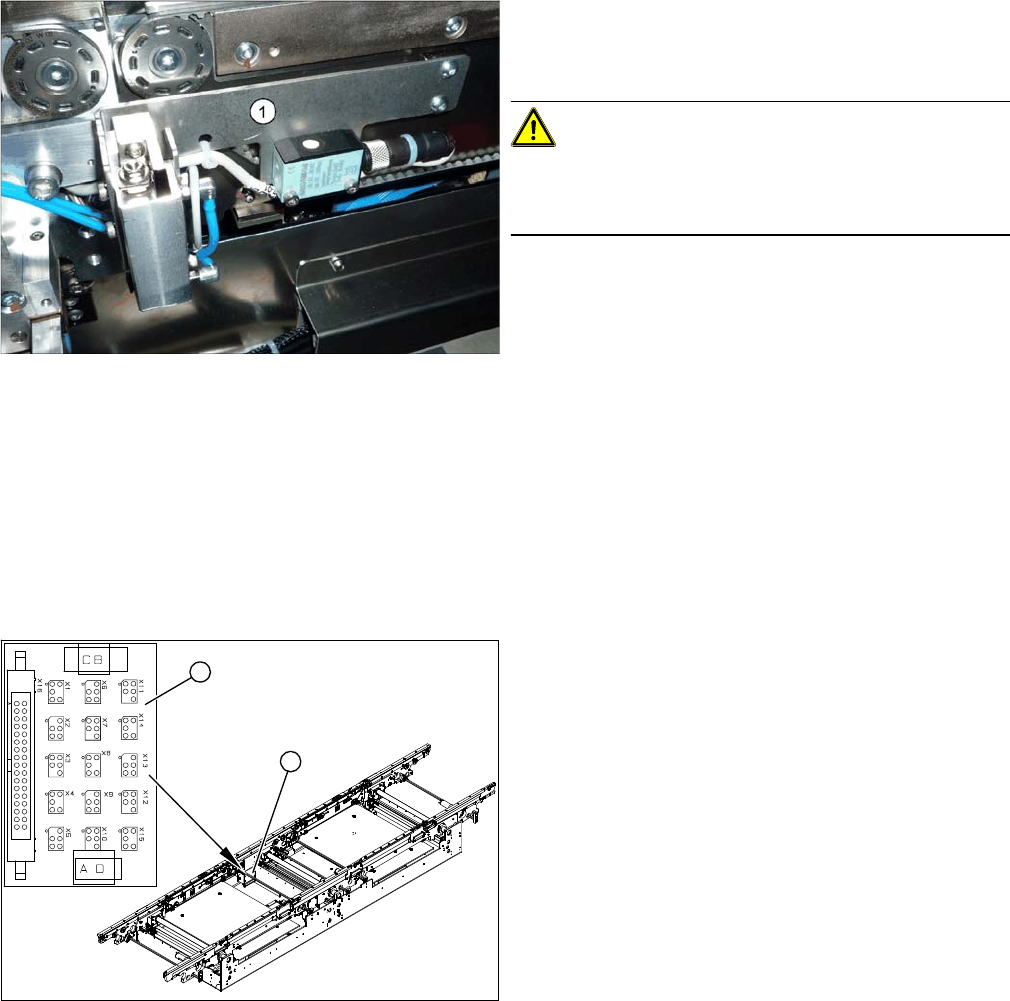

VORSICHT!
Wenn Sie die Halterung (1) für Stopper und Bero im Ver-
lauf der Arbeiten gelockert oder abgebaut haben, so
müssen Sie diese neu justieren.
1. Umsetzplatine Transportwange
2. Abdeckung

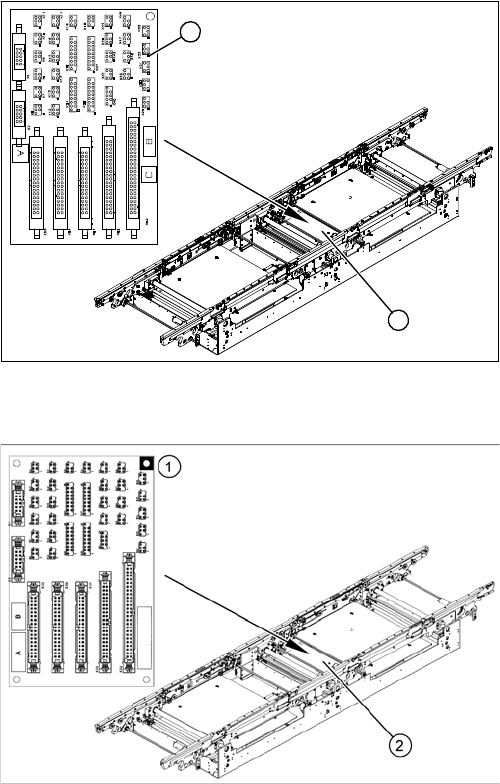

Die Umsetzplatinen Transportwangen (1) befinden sich
an den jeweiligen Transportwangen, unter einer
Abdeckung (2).
Die detaillierten Anschlussbelegungen finden Sie in der
aktuellen Wirkschaltplanmappe.
1
2
Servicearbeiten
LP-Transport modular 3.6.22 Übersicht über die elektrischen Komponenten
196 Serviceanleitung SIPLACE X-Serie
3.6.22.2
3.6.22.2 Umsetzplatine Transport (Einfach- und Doppeltransport) [00359425-xx]
Umsetzplatine Transport (Einfach- und Doppeltransport) [00359425-xx]
Übersicht
3.6.22.3
3.6.22.3 Umsetzplatine Transport (Quad-Lane-Transport) [03066716-xx]
Umsetzplatine Transport (Quad-Lane-Transport) [03066716-xx]
Sehen Sie dazu auch...
3.6.17 Umsetzplatine Transport tauschen [ ➙ 187]
1. Umsetzplatine Transport
2. Abdeckung
Die Umsetzplatine Transport (1) befindet sich im Bereich
des Zwischenbandes, unter der Abdeckung (2).
Die detaillierten Anschlussbelegungen finden Sie in der
aktuellen Wirkschaltplanmappe.
1
2
Anschlussbelegung der Umsetzplatine Montagewanne
1. Umsetzplatine Transport
2. Abdeckung
Diese Platine befindet sich im Zwischenband der Maschi-
ne unter einer Abdeckung.
Die detaillierten Anschlussbelegungen finden Sie in der
aktuellen Wirkschaltplanmappe.
Servicearbeiten
3.6.22 Übersicht über die elektrischen Komponenten LP-Transport modular
Serviceanleitung SIPLACE X-Serie 197
3.6.22.4
3.6.22.4 Umsetzplatine Hubtisch [00362766-xx]
Umsetzplatine Hubtisch [00362766-xx]
Übersicht
3.6.22.5
3.6.22.5 Transportsteuerung TSP 301 [00370397-xx]
Transportsteuerung TSP 301 [00370397-xx]
Übersicht
1. Umsetzplatine Hubtisch
2. Abdeckung
Die Umsetzplatine Hubtisch (1) befindet sich auf der Hub-
tischeinheit, unter der Abdeckung (2) montiert.
Die detaillierten Anschlussbelegungen finden Sie in der
aktuellen Wirkschaltplanmappe.
1
2

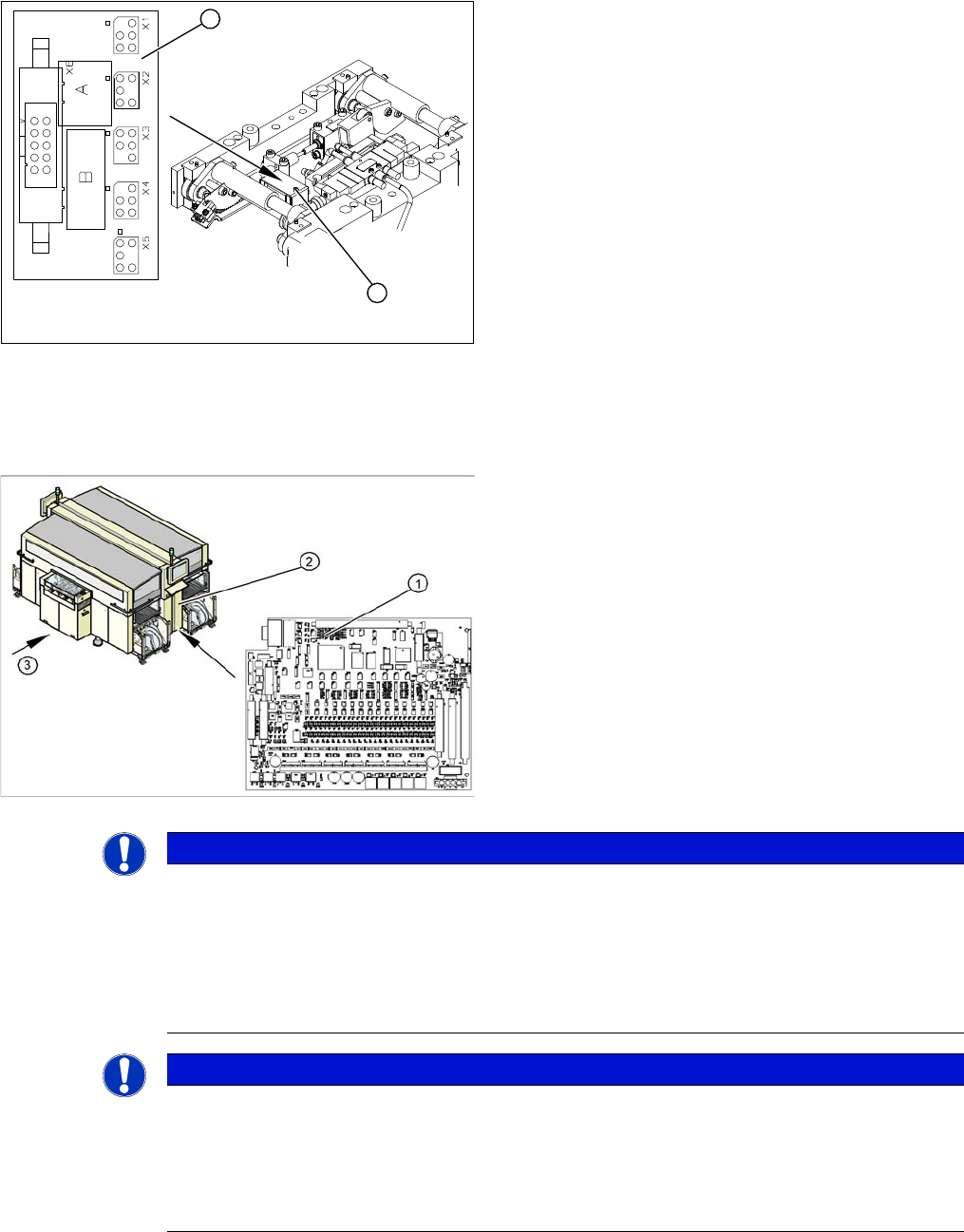

1. Transportsteuerung TSP 301
2. Zugang zur Transportsteuerung
3. Transportrichtung
Die Transportsteuerung TSP 301 (1) ist auf der rechten
Seite im Mittelteil (2) untergebracht (zusammen mit der
Pneumatikeinheit). Die Steuerung ist durch eine
abschließbare Tür gesichert.
Die detaillierten Anschlussbelegungen finden Sie in der
aktuellen Wirkschaltplanmappe der entsprechenden Ma-
schine.
HINWEIS
MA-Daten auf Stationsrechner
Auf der TSP sind die aktuellen MA-Daten gespeichert.
► Bei SW70x werden die MA-Daten des Transports gemeinsam mit den übrigen Daten abge-
speichert.
► SW60x: Sichern Sie eine aktuelle Kopie dieser Daten immer auf dem Stationsrechner unter
C:\Srcma.
HINWEIS
MA-Daten auf Stationsrechner
Auf der TSP sind die aktuellen MA-Daten gespeichert.
► Sichern Sie eine aktuelle Kopie dieser Daten immer auf dem Stationsrechner unter C:\Src-
ma.
► Beim Austausch der TSP können diese Daten dann zurückgespielt werden (über SITEST).
