Servicearbeiten
LP-Transport modular 3.6.22 Übersicht über die elektrischen Komponenten
198 Serviceanleitung SIPLACE X-Serie
3.6.22.6
3.6.22.6 Erweiterungskarte-Doppeltransport TSP 301E [00370398-xx]
Erweiterungskarte-Doppeltransport TSP 301E [00370398-xx]

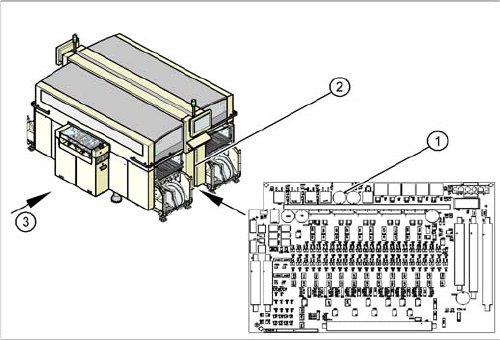

Übersicht
1. Transportsteuerung TSP 301E
2. Zugang zur Transportsteuerung
3. Transportrichtung
Die Erweiterungskarte bei Doppeltransport TSP 301E (1)
ist zusammen mit der Transportsteuerung TSP 301auf
der rechten Seite im Mittelteil (2) untergebracht. Die
Steuerung ist durch eine abschließbare Tür gesichert.
Die detaillierten Anschlussbelegungen finden Sie in der
aktuellen Wirkschaltplanmappe.
Servicearbeiten
3.7.1 BE-Einzug X-Serie komplett tauschen [03015680-xx] BE-Einzug X-Serie
Serviceanleitung SIPLACE X-Serie 199
3.7
3.7 BE-Einzug X-Serie
BE-Einzug X-Serie
3.7.1
3.7.1 BE-Einzug X-Serie komplett tauschen [03015680-xx]
BE-Einzug X-Serie komplett tauschen [03015680-xx]
Benötigte Hilfsmittel
▪ Montagehilfe [03015976-xx]
▪ Geeignete Hebevorrichtung (z. B. Handkran)

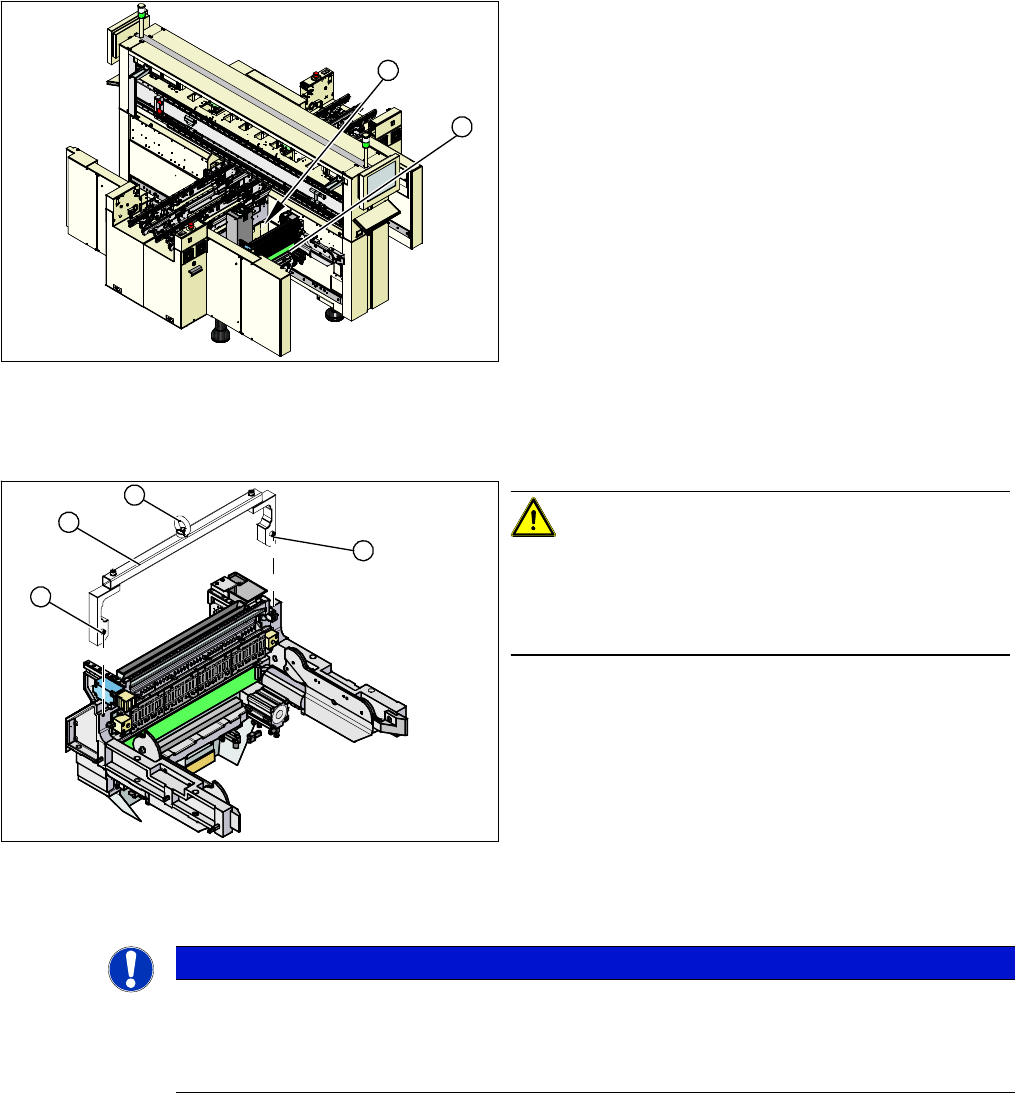

Übersicht
Aus-/Einbau
► Montieren Sie die Montagehilfe (2) an die vorgesehenen Befestigungen (1) am BE-Einzug.
► Befestigen Sie die Hebevorrichtung an der Öse (3) der Montagehilfe (2).
1. BE-Einzug komplett
2. Anschlusskabel und Schläuche
► Die Anschlusskabel und Schläuche (2) befinden sich
hinter dem BE-Einzug – im Zwischenraum zum
Maschinenständer (unter dem Pipettenwechsler).
► Demontieren Sie den Pipettenwechsler.
► Beschriften Sie die Zuordnung aller Steckverbindun-
gen, so dass Sie später die neue Verkabelung wieder
herstellen können.
⇨ Verwenden Sie als zusätzliches Hilfsmittel die zur
Maschine gehörende Wirkschaltplanmappe.
► Lösen Sie alle Steckverbindungen und Schläuche die
am bzw. zum BE-Einzug angeschlossen sind.
1
2
VORSICHT!
Schweres Maschinenteil!
Der BE-Einzug ist schwer. Zum Herausheben müssen
Sie die Montagehilfe und eine geeignete Hebevorrich-
tung (Handkran etc.) verwenden.
1. Befestigung
2. Montagehilfe
3. Öse
1
1
3
2
HINWEIS
Position markieren
Je nach Stellplatz kann der BE-Einzug an verschiedenen Positionen in die Maschine eingebaut
werden. Markieren Sie die Position an der sich der BE-Einzug befindet, damit dieser wieder an
die ursprüngliche Position montiert werden kann.
Servicearbeiten
BE-Einzug X-Serie 3.7.1 BE-Einzug X-Serie komplett tauschen [03015680-xx]
200 Serviceanleitung SIPLACE X-Serie
► Bringen Sie den BE-Einzug in die endgültige Position (an die vorher markierte Einbau-Position).
Achten Sie darauf, dass Sie die Kabel und Schläuche nicht beschädigen.
► Schrauben Sie die Pass-Schraube und die Befestigungsschrauben locker ein.
► Ziehen Sie die Pass-Schraube fest.
► Ziehen Sie die Befestigungsschrauben fest.
► Montieren Sie den Pipettenwechsler.
Sehen Sie dazu auch...
6.4.1 Steuereinheit am Schneidgerät [ ➙ 382]
6.4.2 Steuereinheit am Schneidgerät (CAN‑Knoten) [ ➙ 383]

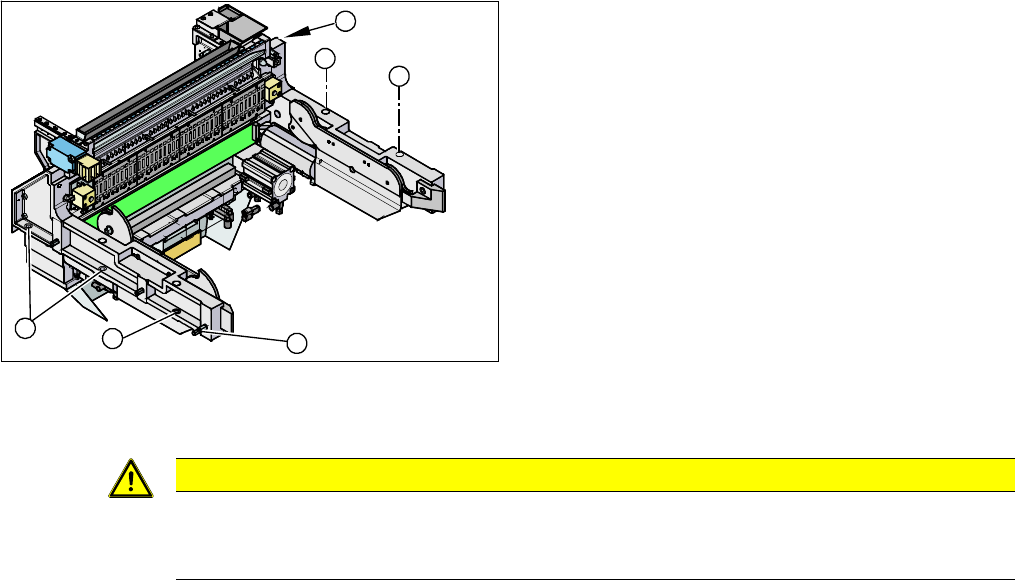

► Lösen Sie die Befestigungsschrauben (1) des BE-
Einzugs.
► Lösen Sie die Pass-Schraube (2) an der Innenseite
des Automaten.
► Heben Sie den kompletten BE-Einzug aus der Ma-
schine heraus, und legen Sie ihn auf eine geeignete
Unterlage (vier Holzklötze etc.).
► Achten Sie dabei darauf, dass Sie die Ventile, An-
schlusskabel, Schläuche, etc. nicht beschädigen.
► Montieren Sie die Montagehilfe auf den neuen BE-
Einzug und heben ihn mit der Hebevorrichtung in die
Maschine.
► Stellen Sie komplette Verkabelung wieder her.
1
1
1
1
2
1
VORSICHT
Reihenfolge beachten!
Die Pass-Schraube muss zuerst festgezogen werden, danach die weiteren Befestigungs-
schrauben.
