Servicearbeiten
BE-Einzug HF R2 3.8.4 Steuerventil tauschen [03005828-xx]
210 Serviceanleitung SIPLACE X-Serie
3.8.4
3.8.4 Steuerventil tauschen [03005828-xx]
Steuerventil tauschen [03005828-xx]
Ein-/Ausbau
3.8.5
3.8.5 Rundzylinder BE-Wagen einziehen tauschen [03002255-xx]
Rundzylinder BE-Wagen einziehen tauschen [03002255-xx]
Übersicht
1. Steuerventil
► Entfernen Sie den kompletten BE-Einzug aus der
Maschine und legen Sie diesen auf eine geeignete
Unterlage.
► Lösen Sie den elektrischen und den pneumatischen
Anschluss am Steuerventil (1).
► Lösen Sie die Befestigungsschrauben und entfernen
Sie das Steuerventil (1).
► Montieren Sie das neue Steuerventil (1).
► Stellen Sie die elektrischen und pneumatischen
Anschlüsse wieder her.
► Montieren Sie den kompletten BE-Einzug in die Ma-
schine.
1. Rundzylinder BE-Wagen einziehen
2. Kurvenscheiben-Einheit
► Entfernen Sie den kompletten BE-Einzug aus der
Maschine.
Servicearbeiten
3.8.5 Rundzylinder BE-Wagen einziehen tauschen [03002255-xx] BE-Einzug HF R2
Serviceanleitung SIPLACE X-Serie 211

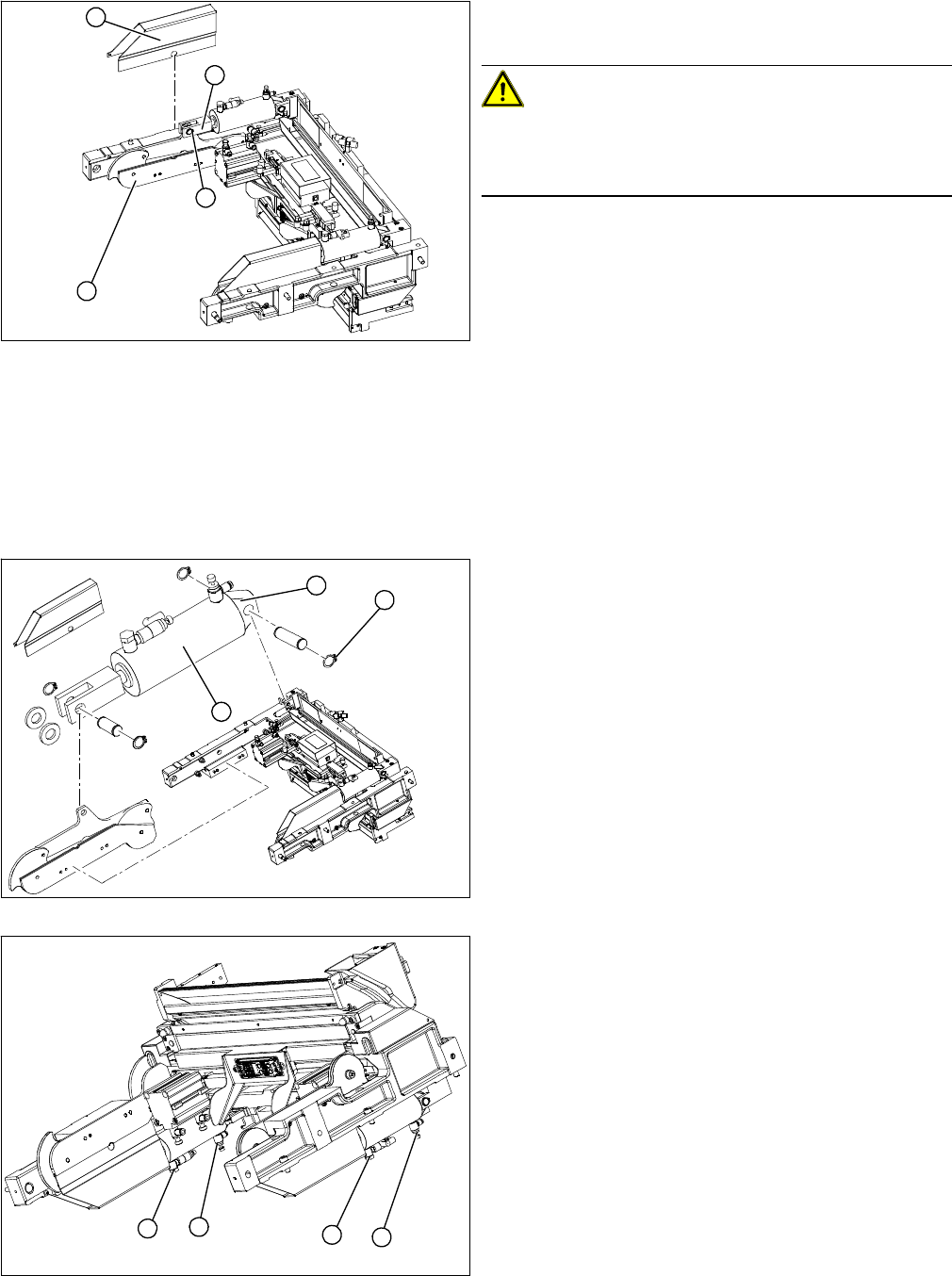

Aus-/Einbau
► Stellen Sie den BE-Einzug in einer geeigneten Posi-
tion ab.
VORSICHT!
Gefahr der Beschädigung!
Achten Sie darauf, dass Sie keine Ventile, Anschlüsse
oder Kabel beschädigen.
► Beschriften Sie die Zuordnung der pneumatischen
Anschlüsse, und ziehen Sie die pneumatischen
Anschlüsse am Rundzylinder ab.
► Entfernen Sie die Zylinderabdeckung (1).
► Lösen Sie den Sprengring (2) am Gabelkopf (3) mit
einer geeigneten Sprengringzange.
► Schlagen Sie die Wellen vorsichtig aus den
Führungen heraus. Achten Sie dabei auf die beiden
Unterlegscheiben.
► Lösen Sie die Befestigungsschrauben der Kurven-
scheiben-Einheit (4) und hebeln diese vorsichtig aus
der Verstiftung heraus.
► Lösen Sie die Sprengringe (1) an den Achsen und
schlagen Sie die Wellen (2) vorsichtig aus dem Ge-
lenk heraus.
► Entfernen Sie den Rundzylinder (3).
► Setzen Sie den neuen Rundzylinder ein und montie-
ren Sie die Teile in umgekehrter Reihenfolge.
► Schließen Sie die pneumatischen Anschlüsse wieder
in der richtigen Zuordnung an.
1. Einstellventil Geschwindigkeit – Andocken
2. Einstellventil Geschwindigkeit – Abdocken
► Montieren Sie den kompletten BE-Einzug wieder in
die Maschine.
► Stellen Sie die Geschwindigkeit des Rundzylinders
so ein, dass die linke und die rechte Kurvenscheiben-
Einheit parallel verfahren.
(Zeit zum Ein-/Ausfahren ca. 2 s)
► Stellen Sie dazu die Einstellschraube an den Ventilen
für Andocken (1) und das Abdocken (2) entspre-
chend ein.
Dadurch wird sichergestellt, dass der BE-Wagen
beim Einfahren nicht verkantet.
Servicearbeiten
BE-Einzug HF R2 3.8.6 Leergurtleitkanal komplett tauschen [03003725-xx]
212 Serviceanleitung SIPLACE X-Serie
3.8.6
3.8.6 Leergurtleitkanal komplett tauschen [03003725-xx]
Leergurtleitkanal komplett tauschen [03003725-xx]
Aus-/Einbau

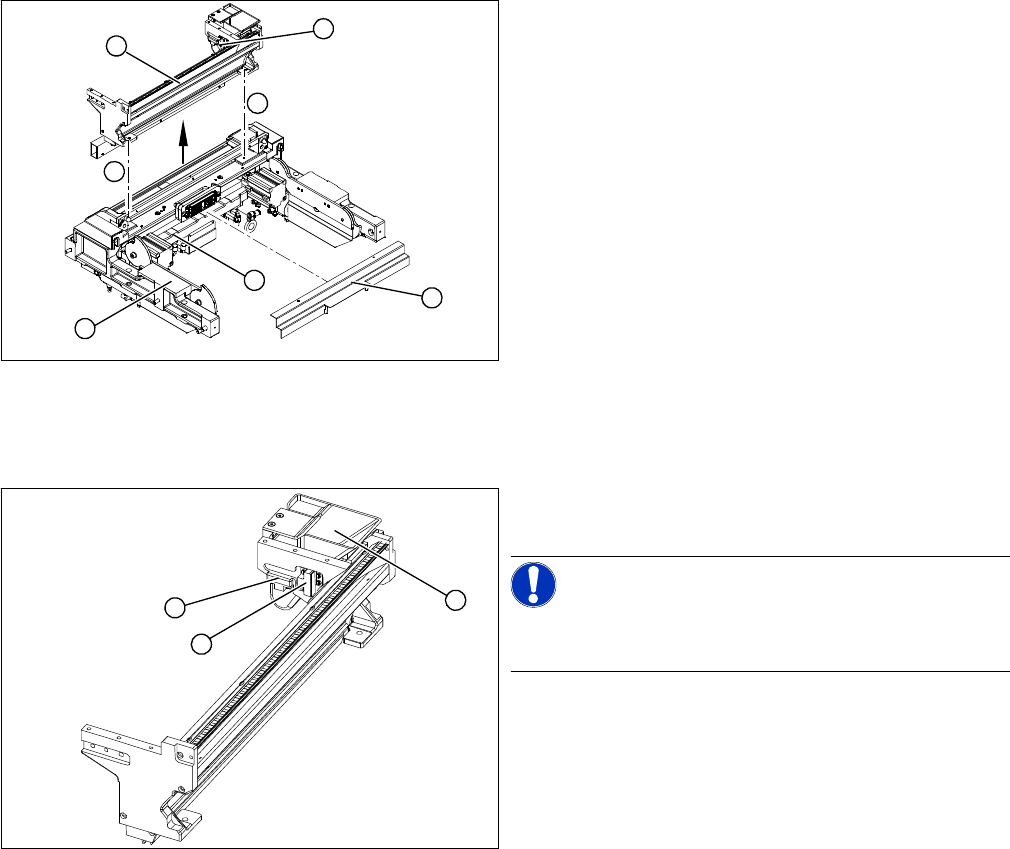

1. BE-Einzug komplett
2. Schneidgerät komplett
3. Leergurtleitkanal komplett
► Entfernen Sie den kompletten BE-Einzug aus der
Maschine.
► Lösen Sie die Befestigungsschrauben der
Zentrierleiste (4).
► Entnehmen Sie die Zentrierleiste (4).
► Kennzeichnen Sie die Lage der Sensoren (6) (Reed-
kontakte) und entfernen Sie diese am
Abwurfbehälter.
► Lösen Sie die Befestigungsschrauben (5) des
Leergurtleitkanals (3).
► Heben Sie den Leergurtleitkanal (3) vorsichtig aus
dem BE-Einzug heraus (1).
► Montieren Sie die Sensoren (1) (Reedkontakte) für
den Abwurfbehälter (2).
HINWEIS!
Je nach Konfiguration der Maschine sind diese Sensoren
unterschiedlich montiert.
► Montieren Sie den Leergurtleitkanal und die Zentrier-
leiste.
