3.8.7 Leitbleche tauschen [03002191-xx] BE-Einzug HF R2
Serviceanleitung SIPLACE X-Serie 213
3.8.7
3.8.7 Leitbleche tauschen [03002191-xx]
Leitbleche tauschen [03002191-xx]

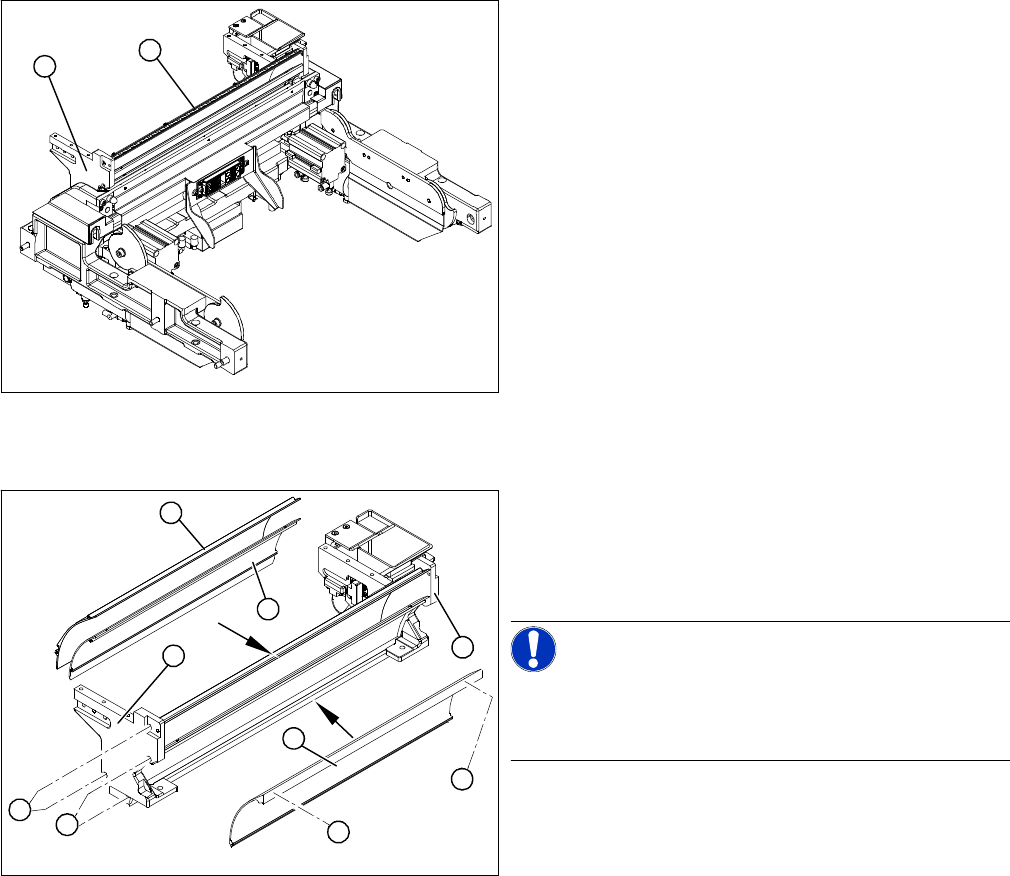

Übersicht
Aus-/Einbau
1. Leergurtleitkanal komplett
2. Leitbleche
1
2
1. Leitblech außen
2. Leitblech innen
3. Leitblecheinsatz
4. Seitenteile
HINWEIS!
Alle Schrauben sind im eingebauten Zustand zugänglich.
Somit können alle Bleche innerhalb der Maschine ausge-
tauscht werden.
► Wechseln Sie die einzelnen Bleche wie nachfolgend
beschrieben:
► Lösen Sie die vier Befestigungsschrauben (5) für das
"Leitblech außen" an beiden Seitenteilen.
► Lösen Sie die vier Befestigungsschrauben (6) für das
"Leitblech innen" an beiden Seitenteilen.
► Lösen Sie die zwei Befestigungsschrauben (7) für
den Leitblecheinsatz.
1
4
3
2
7
6
5
4
7
Servicearbeiten
Schneidgerät 3.8.7 Leitbleche tauschen [03002191-xx]
214 Serviceanleitung SIPLACE X-Serie
3.9
3.9 Schneidgerät
Schneidgerät
Je nach verwendetem BE-Einzug ist der Ausbau des Schneidgerätes unterschiedlich.
Beachten Sie die Beschreibung für den jeweiligen BE-Einzug.
Schneidgerät am BE-Einzug HF R2
Schneidgerät am BE-Einzug X-Serie
Sehen Sie dazu auch...
3.9.1 Schneidgerät [03052900-xx] am BE-Einzug R2 tauschen [ ➙ 215]
3.9.2 Schneidgerät [03052900-xx] am BE-Einzug X-Serie tauschen [ ➙ 218]

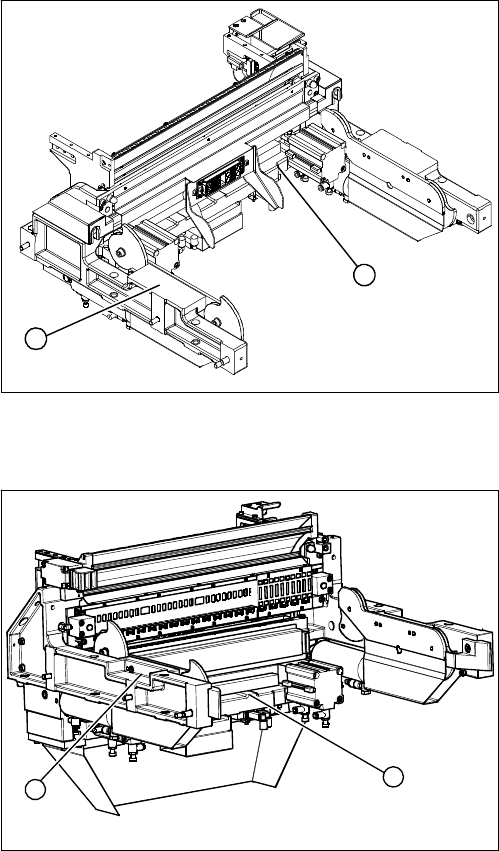

1. BE-Einzug HF R2
2. Schneidgerät
1
2
1. BE-Einzug X-Serie
2. Schneidgerät
1
2
Servicearbeiten
3.9.1 Schneidgerät [03052900-xx] am BE-Einzug R2 tauschen Schneidgerät
Serviceanleitung SIPLACE X-Serie 215
3.9.1
3.9.1 Schneidgerät [03052900-xx] am BE-Einzug R2 tauschen
Schneidgerät [03052900-xx] am BE-Einzug R2 tauschen
ODU-Stecker mit Zentrierleiste ausbauen
Leergurtleitkanal ausbauen
Rundzylinder aushängen

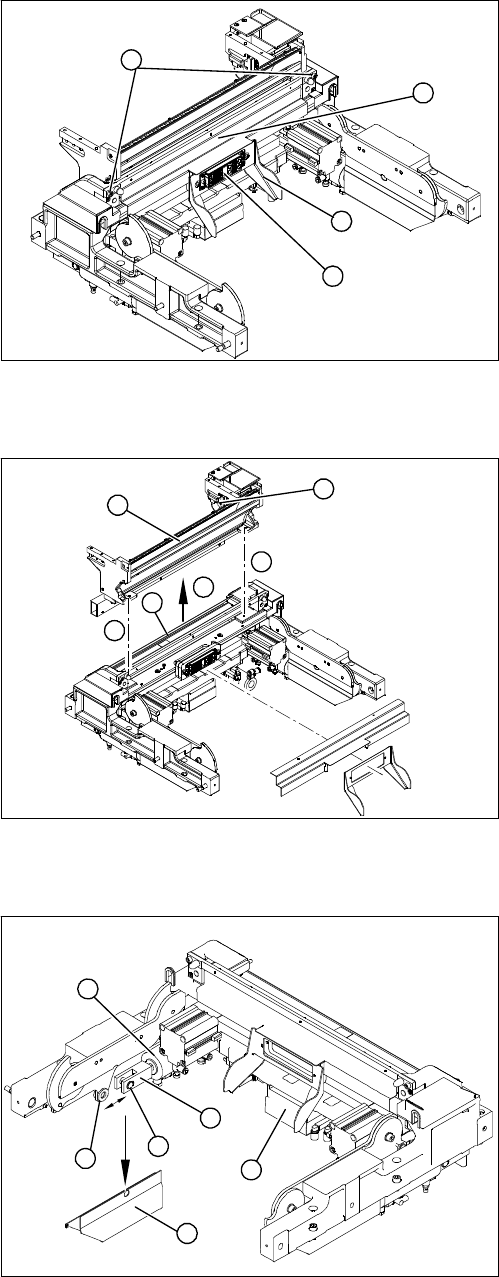

► Entfernen Sie den Schieber (2) am ODU-Stecker (1).
Achten Sie dabei auf die Abstandsbolzen.
► Lösen Sie die Befestigungsschrauben (4) der
Zentrierleiste (3).
► Entnehmen Sie die Zentrierleiste (3).
1
2
3
4
► Lösen Sie die Befestigungsschrauben (1) des
Leergurtleitkanals (2).
► Heben Sie den Leergurtleitkanal vorsichtig aus dem
BE-Einzug heraus (3).
► Kennzeichnen Sie die Lage der Sensoren (4) (Reed-
kontakte) und entfernen Sie diese am
Abwurfbehälter.
► Entfernen Sie die hinteren Leitbleche (5).
1
1
3
5
4
2
► Entfernen Sie die linke (von vorne gesehen) Zylinder-
abdeckungen (1), und führen Sie folgende Schritte
am linken Rundzylinder (5) durch:
► Lösen Sie den Sprengring (2) am Gabelkopf (3) mit
einer geeigneten Sprengringzange.
► Schlagen Sie die Welle vorsichtig aus der Führung
heraus. Achten Sie dabei auf die beiden
Unterlegscheiben (4).
Der Rundzylinder (5) hängt nun an der hinteren Wel-
le.
► Lösen Sie die pneumatischen Anschlüsse für die
Kurzhubzylinder am Verbindungsstück.
► Ziehen Sie die Abdeckung der Steuereinheit (6) ab,
und lösen Sie die elektrischen Verbindungen zur
Steuereinheit (6) (CAN-Bus und Spannungsversor-
gung).
5
6
1
4
3
2
