Servicearbeiten
Schneidgerät 3.9.2 Schneidgerät [03052900-xx] am BE-Einzug X-Serie tauschen
218 Serviceanleitung SIPLACE X-Serie
3.9.2
3.9.2 Schneidgerät [03052900-xx] am BE-Einzug X-Serie tauschen
Schneidgerät [03052900-xx] am BE-Einzug X-Serie tauschen

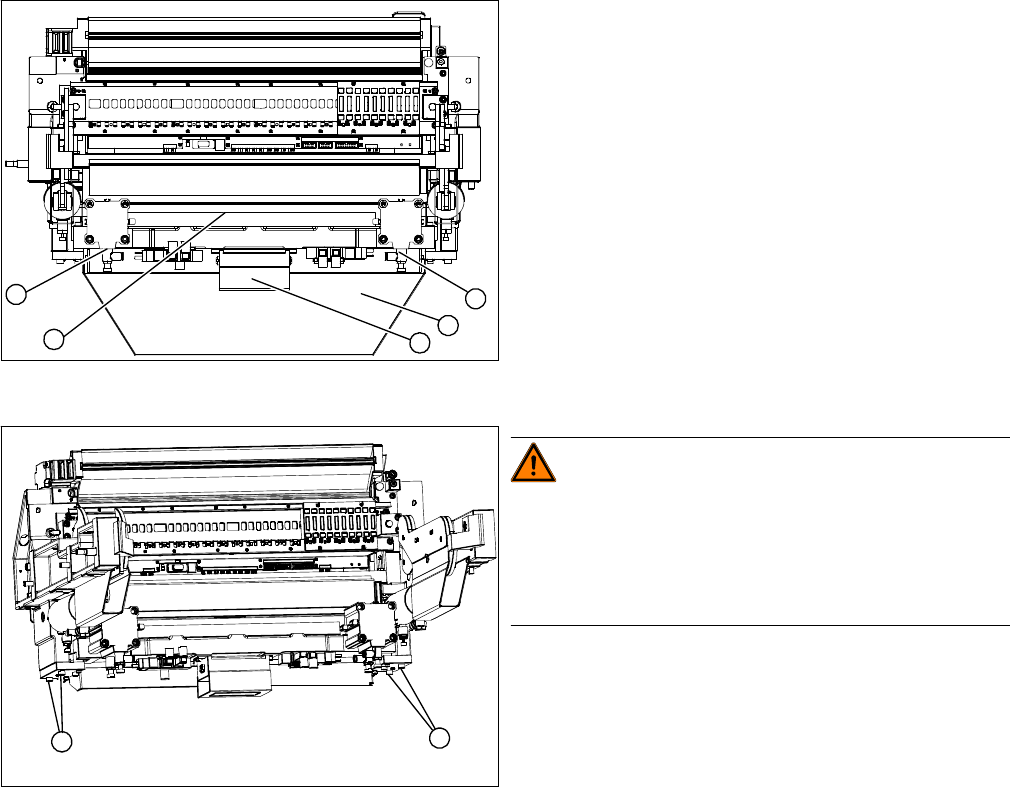

Schneidgerät ausbauen
1. Schneidgerät
2. Kurzhubzylinder
3. Gurtabfallblech
4. Steuereinheit
Das Schneidgerät (1) kann ausgebaut werden, ohne den
BE-Einzug zu demontieren.
► Lösen Sie die pneumatischen Anschlüsse für die
Kurzhubzylinder (2) am Verbindungsstück.
► Ziehen Sie die Abdeckung der Steuereinheit (3) ab,
und lösen Sie die elektrischen Verbindungen zur
Steuereinheit (3).
► Lösen Sie die vier Befestigungsschrauben des
Gurtabfallblechs (4) und entnehmen dieses.
WARNUNG!
Verletzungsgefahr bei Lösen der Befestigung!
Das Schneidgerät wird nur durch die Befestigungs-
schrauben gehalten und liegt nirgends auf. Werden die
vier Befestigungsschrauben gelöst, fällt das
Schneidgerät nach unten heraus.
► Stellen Sie sicher, dass sich niemand unter dem
Schneidgerät befindet.
► Stützen Sie das Schneidgerät mit einem geeigneten
Hilfsmittel (höhenverstellbare Stütze oder Stuhl)
nach unten ab.
► Lösen Sie die vier Befestigungsschrauben (1) an der
Halterung des Schneidgerätes.
► Senken Sie das Schneidgerät vorsichtig ab und he-
ben es aus der Maschine heraus.
Servicearbeiten
3.9.2 Schneidgerät [03052900-xx] am BE-Einzug X-Serie tauschen Schneidgerät
Serviceanleitung SIPLACE X-Serie 219

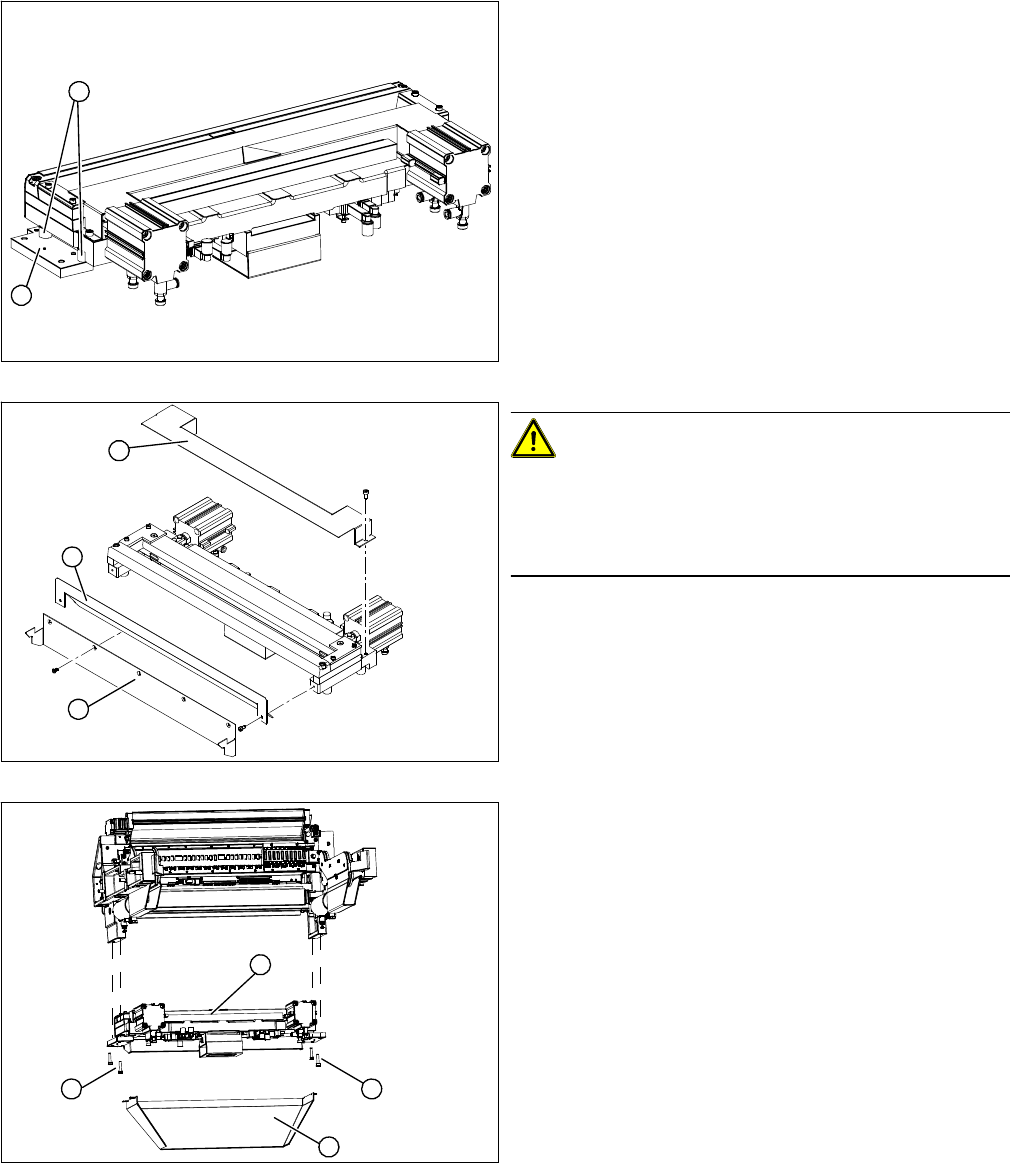

Schneidgerät einbauen
► Entfernen die beiden Halterungen (1) rechts und links
und montieren diese mit den Abstandshülsen (2) auf
das neue Schneidgerät.
⇨ Ggf. sind auch noch Unterlegscheiben dazwi-
schen, diese müssen beim Einbau wieder an die
ursprüngliche Position montiert werden.
► Heben Sie das Schneidgerät vorsichtig auf die
Abstandshülsen. Legen Sie ggf. die beigelegten Dis-
tanzscheiben dazwischen.
► Ziehen Sie alle vier Befestigungsschrauben fest.
VORSICHT!
Es besteht Verletzungsgefahr an der Schneide der Mes-
ser.
Das Prallblech (2), Deckblech (1) und Schutzblech (3)
müssen deshalb montiert bleiben.
► Bringen Sie das Schneidgerät (1) in die Einbaulage
und stützen es mit dem Hilfsmittel ab.
► Heben Sie das Schneidgerät (1) vorsichtig an die vor-
gesehene Positionen.
► Ziehen Sie alle vier Befestigungsschrauben (2) fest.
► Stellen Sie die elektrischen und pneumatischen
Anschlüsse wieder her.
► Montieren Sie das Gurtabfallblech (3).
Servicearbeiten
Schneidgerät 3.9.3 Gelenk am Kurzhubzylinder tauschen [03000518-xx]
220 Serviceanleitung SIPLACE X-Serie
3.9.3
3.9.3 Gelenk am Kurzhubzylinder tauschen [03000518-xx]
Gelenk am Kurzhubzylinder tauschen [03000518-xx]
Ausbau des Gelenkes
► Demontieren Sie den BE-Einzug und demontieren
Sie das Schneigerät.
► Entfernen Sie das Schutzblech (2) und das
Prallblech (3).
► Entfernen Sie das Abdeckblech (1).
► Entfernen Sie die Abdeckkappen (4) der Befesti-
gungsschrauben.
1. Gelenk am Kurzhubzylinder
2. Befestigungsschraube am beweglichen Messer
► Lösen Sie die Befestigungsschraube (2) am bewegli-
chen Messer.
VORSICHT!
Verletzungsgefahr!
Es besteht Verletzungsgefahr an der Schneide der Mes-
ser.
► Kennzeichnen Sie mit einem Folienstift die exakte
Montageposition der Näherungsschalter (1) zum
Kurzhubzylinder. Beschriften Sie die Verschlau-
chung.
► Lösen Sie die Befestigung der beiden induktiven
Näherungsschalter (1) am Kurzhubzylinder.
► Entfernen Sie die pneumatischen Anschlüsse (2) am
Kurzhubzylinder.
► Entfernen Sie die beiden Befestigungsschrauben (3)
des Kurzhubzylinders.
► Ziehen Sie den Kurzhubzylinder (4) inkl. dem einge-
schraubten Gelenkstück (5) aus dem Messersatz (6)
heraus.
