Servicearbeiten
Schneidgerät 3.9.3 Gelenk am Kurzhubzylinder tauschen [03000518-xx]
220 Serviceanleitung SIPLACE X-Serie
3.9.3
3.9.3 Gelenk am Kurzhubzylinder tauschen [03000518-xx]
Gelenk am Kurzhubzylinder tauschen [03000518-xx]

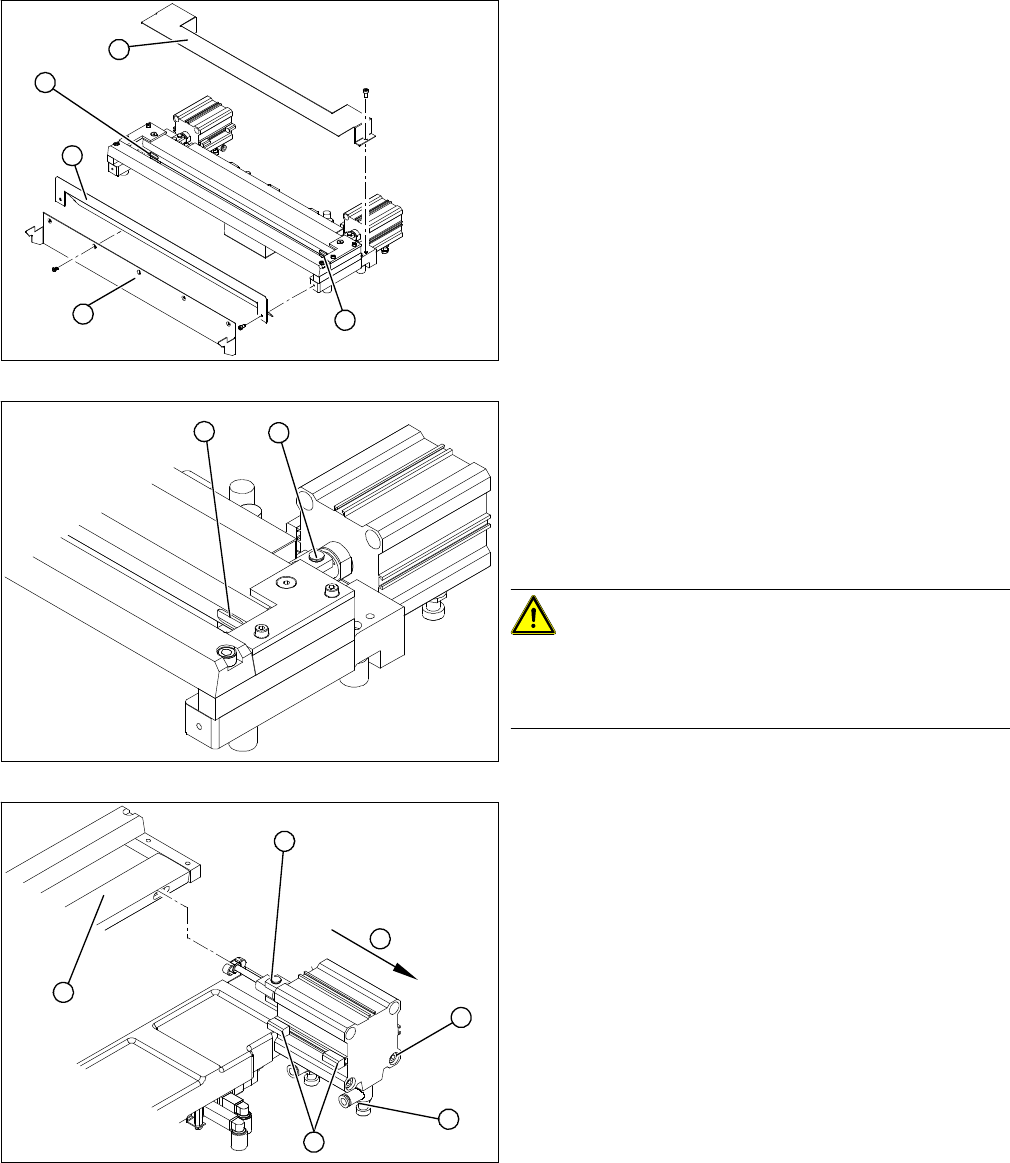

Ausbau des Gelenkes
► Demontieren Sie den BE-Einzug und demontieren
Sie das Schneigerät.
► Entfernen Sie das Schutzblech (2) und das
Prallblech (3).
► Entfernen Sie das Abdeckblech (1).
► Entfernen Sie die Abdeckkappen (4) der Befesti-
gungsschrauben.
1. Gelenk am Kurzhubzylinder
2. Befestigungsschraube am beweglichen Messer
► Lösen Sie die Befestigungsschraube (2) am bewegli-
chen Messer.
VORSICHT!
Verletzungsgefahr!
Es besteht Verletzungsgefahr an der Schneide der Mes-
ser.
► Kennzeichnen Sie mit einem Folienstift die exakte
Montageposition der Näherungsschalter (1) zum
Kurzhubzylinder. Beschriften Sie die Verschlau-
chung.
► Lösen Sie die Befestigung der beiden induktiven
Näherungsschalter (1) am Kurzhubzylinder.
► Entfernen Sie die pneumatischen Anschlüsse (2) am
Kurzhubzylinder.
► Entfernen Sie die beiden Befestigungsschrauben (3)
des Kurzhubzylinders.
► Ziehen Sie den Kurzhubzylinder (4) inkl. dem einge-
schraubten Gelenkstück (5) aus dem Messersatz (6)
heraus.
Servicearbeiten
3.9.3 Gelenk am Kurzhubzylinder tauschen [03000518-xx] Schneidgerät
Serviceanleitung SIPLACE X-Serie 221

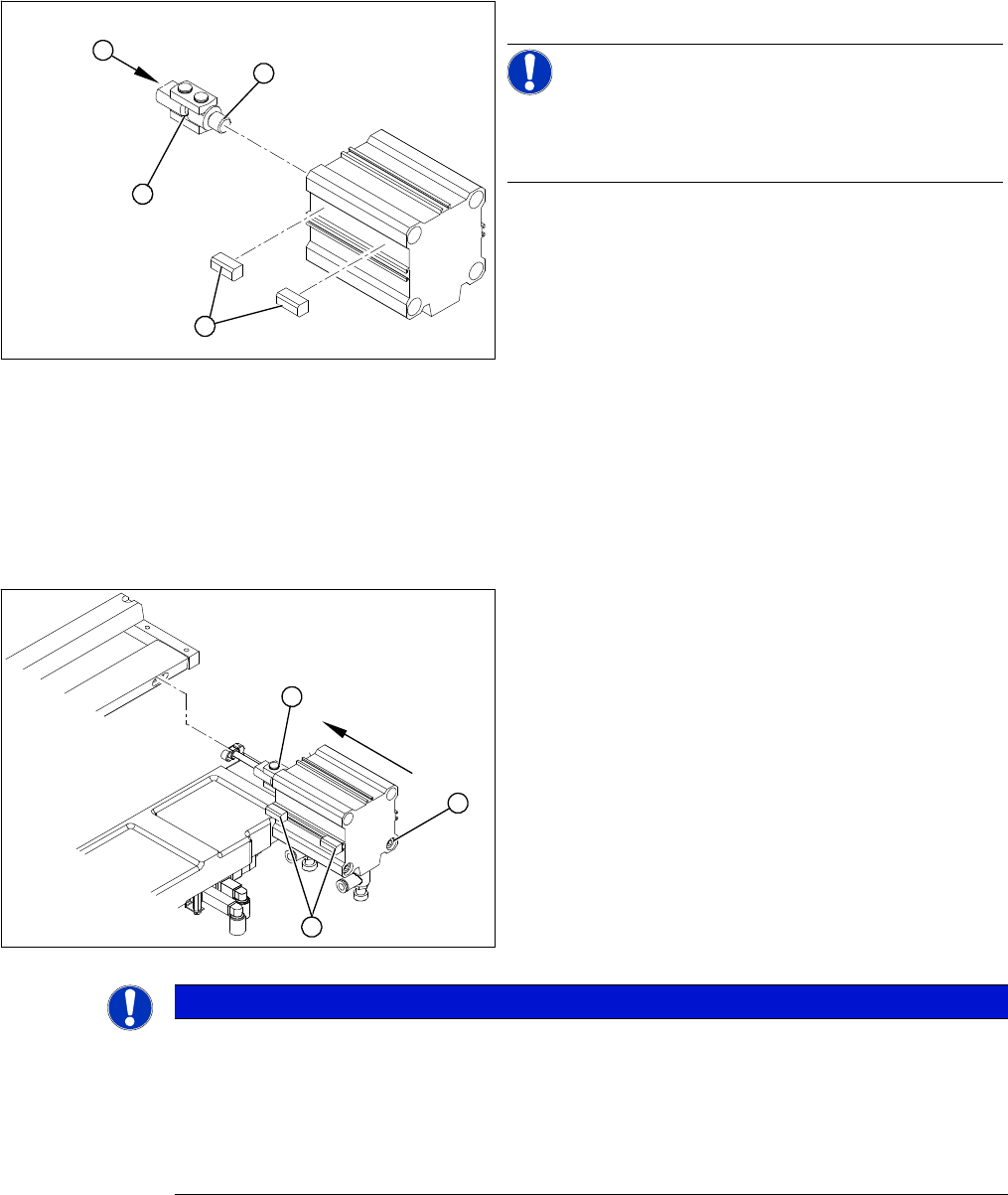

Einbau des Gelenkes
► Schrauben Sie das Gelenkstück (1) vom Zylinder ab.
HINWEIS!
Der Gewindebolzen ist mit Sicherungslack (Loctite Nr.
241) eingeschraubt. Deshalb ist ein etwas größerer Kraft-
aufwand notwendig.
► Geben Sie eine geringe Menge Loctite 241 auf das
Gewinde (2) des neuen Gelenkes.
► Schrauben Sie das Gelenkstück (1) in den Kurzhub-
zylinder ein.
► Drehen Sie das Gelenk in die Einbauposition (3).
Das Gelenk wird nach Einbau des Zylinders durch
das Langloch im beweglichen Messer gegen Verdre-
hung gesichert.
► Übertragen Sie die exakte Montageposition der
Näherungsschalter (4) auf den neuen Kurzhubzylin-
der (z. B. mit Schieblehre und feinem Folienstift).
► Montieren Sie die Näherungsschalter (1) exakt in der
mit Folienstift am Kurzhubzylinder gekennzeichneten
Position.
► Setzen Sie den so vorbereiteten Zylinder in richtiger
Drehlage des Gelenkes (2) am Schneidgerät ein.
► Befestigen Sie den Zylinder in dieser Position mit den
je zwei Befestigungsschrauben (3).
► Schließen Sie die Pneumatikschläuche in der richti-
gen Zuordnung am Zylinder an.
► Prüfen Sie den Spalt zwischen der Abstreifer-Vorder-
kante und dem "Leergurtleitblech innen".
► Prüfen Sie die Schaltpunkte der Näherungsschalter.
HINWEIS
Falls Leergurte nicht richtig geschnitten werden.
Sollten die Leergurte nicht richtig geschnitten werden, obwohl die Schaltpunkte richtig einge-
stellt und der Kurzhubzylinders inkl. Drosselrückschlagventil ersetzt wurde, so können folgende
Ursachen vorliegen:
► Falscher Druckluftwert
► Undichte(r) Pneumatikanschluss / Y-Steckverschraubung
Servicearbeiten
Schneidgerät 3.9.4 Steuereinheit tauschen
222 Serviceanleitung SIPLACE X-Serie
3.9.4
3.9.4 Steuereinheit tauschen
Steuereinheit tauschen
Für den Tausch einer Steuereinheit [03006411-xx] gegen eine baugleiche Steuereinheit lesen Sie hier
weiter:
"3.9.4.1 Steuereinheit tauschen [03006411-xx]" [ ➙ 222]
Für den Tausch einer Steuereinheit [03006411-xx] gegen einen "CAN-Knoten PPW Gurtschneider X/
HF" [03052927-xx] lesen Sie hier weiter:
"3.9.4.2 Steuereinheit "CAN-Knoten PPW Gurtschneider X/HF" tauschen [03052927-xx]" [ ➙ 223]
Sehen Sie dazu auch...
6.4.1 Steuereinheit am Schneidgerät [ ➙ 382]
6.4.2 Steuereinheit am Schneidgerät (CAN‑Knoten) [ ➙ 383]
3.9.4.1
3.9.4.1 Steuereinheit tauschen [03006411-xx]
Steuereinheit tauschen [03006411-xx]

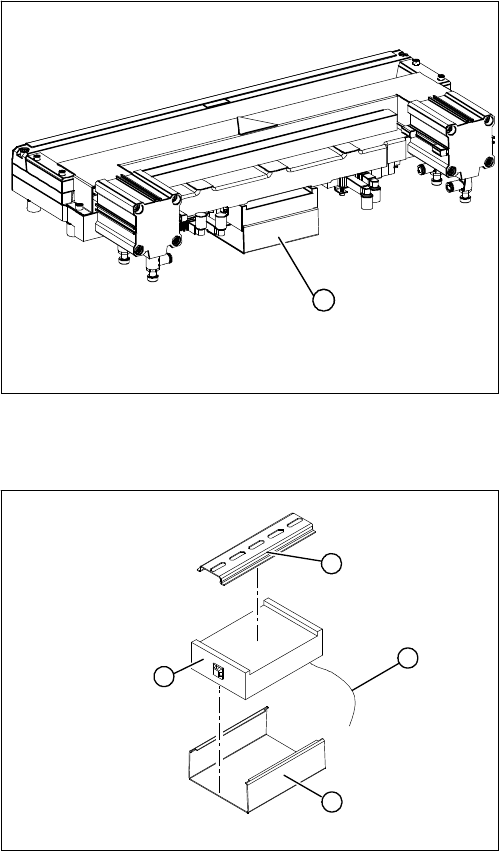

Übersicht
Aus-/Einbau
1. Steuereinheit unter der Abdeckung
► Nehmen Sie die Abdeckung (1) von der Steuereinheit
ab.
► Kennzeichnen Sie die Zuordnung aller Steckverbin-
dungen und lösen Sie alle Steckverbindungen (2) an
der Steuereinheit.
► Entfernen Sie die Kabelbinder und die Befestigungen
der Anschlusskabel.
► Ziehen Sie die Steuereinheit (3) vorsichtig aus der
Halterung (4) heraus.
► Setzen Sie die neue Steuerungseinheit in richtiger
Drehlage und Position auf die Halterung und rasten
Sie die Steuereinheit vorsichtig ein.
► Bringen Sie alle Steckverbindungen wieder in der
richtigen Zuordnung an.
► Verlegen Sie die Anschlusskabel und befestigen die-
se mit Kabelbinder (Zugentlastung).
► Setzen Sie die Abdeckung wieder auf die Steuerein-
heit.
