Servicearbeiten
Schneidgerät 3.9.4 Steuereinheit tauschen
224 Serviceanleitung SIPLACE X-Serie

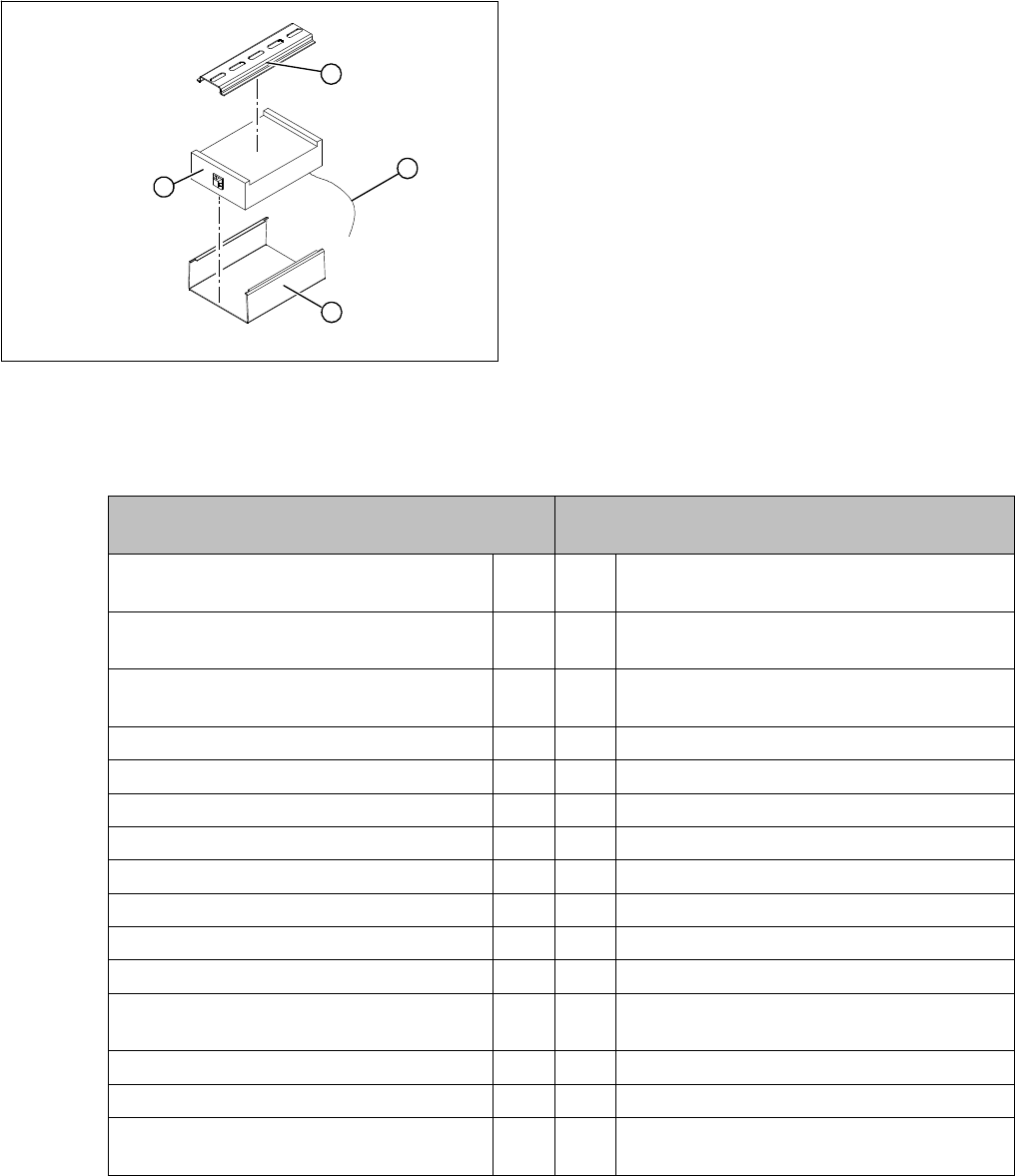

Gegenüberstellung der Platinen-Steckverbindungen
► Kennzeichnen Sie die Zuordnung aller Steckverbin-
dungen und lösen Sie alle Steckverbindungen (2) an
der Steuereinheit.
► Entfernen Sie die Kabelbinder und die Befestigungen
der Anschlusskabel.
► Ziehen Sie die Steuereinheit (3) vorsichtig aus der
Halterung (4) heraus.
► Setzen Sie die neue Steuerungseinheit in richtiger
Drehlage und Position auf die Halterung und rasten
Sie die Steuereinheit vorsichtig ein.
► Bringen Sie alle Steckverbindungen wieder in der
richtigen Zuordnung an.
► Verlegen Sie die Anschlusskabel und befestigen die-
se mit Kabelbinder (Zugentlastung).
► Setzen Sie die Abdeckung wieder auf die Steuerein-
heit.
1
4
3
2
Gurtsteuereinheit [03006411-xx] CAN-Knoten PPW Gurtschneider X/HF
[03052927-xx]
nicht belegt X1 Energieversorgung mit automatischer CAN-
ID
Spannungsversorgung Schneidgerät +24
V und +5 V
X2 X2 Energieversorgung Schneidgerät +24 V/ +5
V
nicht belegt X3 Sensoren Abwurfbehälter (Pipetten, Bautei-
le)
CAN Bus Anschluss X4 X4 CAN-Bus-Anschluss
Spannungsversorgung Ventil (links) X5 X5 Spannungsversorgung Ventil (links)
Spannungsversorgung Ventil (rechts) X6 X6 Spannungsversorgung Ventil (rechts)
Bero Hubzylinder eingefahren (links) X7 X7 Bero Hub-Zylinder einfahren (links)
Bero Hubzylinder ausgefahren (links) X8 X8 Bero Hub-Zylinder ausfahren (links)
Bero Hubzylinder eingefahren (rechts) X9 X9 Bero Hub-Zylinder einfahren (rechts)
Bero Hubzylinder ausgefahren (rechts) X10 X10 Bero Hub-Zylinder ausfahren (rechts)
X11 Test-Stecker Schneidgerät
X12 Blasluftventil (zusätzliche Blaslufteinheit an
der Pipettenstation)
X13 Pipettenwechsler Reihe 1
X14 Pipettenwechsler Reihe 2
Jumper für Stellplatzcodierung
Schneidgerät:
X12 S3 S3 DIP-Schalter-Gruppe S3
Servicearbeiten
3.9.5 Magnetventile tauschen [03000630-xx] Schneidgerät
Serviceanleitung SIPLACE X-Serie 225
3.9.5
3.9.5 Magnetventile tauschen [03000630-xx]
Magnetventile tauschen [03000630-xx]
Übersicht
Aus-/Einbau

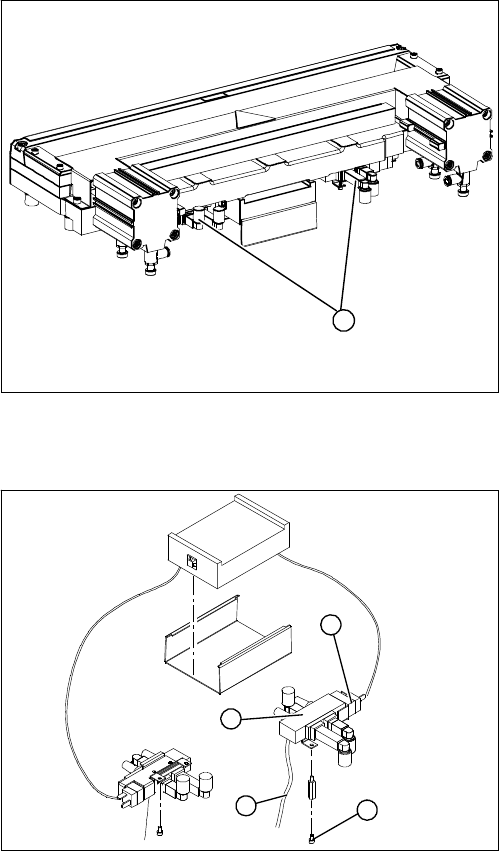

1. Lage der Magnetventile
1
1. Magnetventil komplett
► Lösen Sie die Druckluftanschlüsse (3) am Magnet-
ventil.
► Lösen Sie die Steckverbindung (2) des Anschlusska-
bels am Magnetventil.
► Lösen Sie die Befestigungsschrauben (4) des Mag-
netventils und entnehmen Sie das Magnetventil.
► Montieren Sie das neue Magnetventil und stellen Sie
die Steckverbindung am Magnetventil her.
Bringen Sie ggf. Kabelbinder an (Zugentlastung).
1
4
3
2
Servicearbeiten
Schneidgerät 3.9.6 Näherungsschalter tauschen (FSE) [00332894-xx]
226 Serviceanleitung SIPLACE X-Serie
3.9.6
3.9.6 Näherungsschalter tauschen (FSE) [00332894-xx]
Näherungsschalter tauschen (FSE) [00332894-xx]
Übersicht
Aus-/Einbau
1. Je zwei Näherungsschalter am Kurzhubzylinder
1
► Kennzeichnen Sie mit einem Folienstift die exakte
Montageposition (3) der Näherungsschalter (1) bzw.
(2) auf dem Kurzhubzylinder.
► Lösen Sie die Befestigungsschrauben der
Näherungsschalter am Kurzhubzylinder.
► Fädeln Sie das Anschlusskabel zur Steuereinheit
aus.
► Montieren Sie die Näherungsschalter exakt in der mit
Folienstift am Kurzhubzylinder gekennzeichneten
Position (3).
► Sichern Sie die Befestigungsschrauben mit Siche-
rungslack.
► Stellen Sie die elektrischen Anschlüsse wieder her.
► Prüfen Sie die Schaltpunkte der Näherungsschalter.
1
2
3
3
