Servicearbeiten
Schneidgerät 3.9.6 Näherungsschalter tauschen (FSE) [00332894-xx]
226 Serviceanleitung SIPLACE X-Serie
3.9.6
3.9.6 Näherungsschalter tauschen (FSE) [00332894-xx]
Näherungsschalter tauschen (FSE) [00332894-xx]
Übersicht
Aus-/Einbau

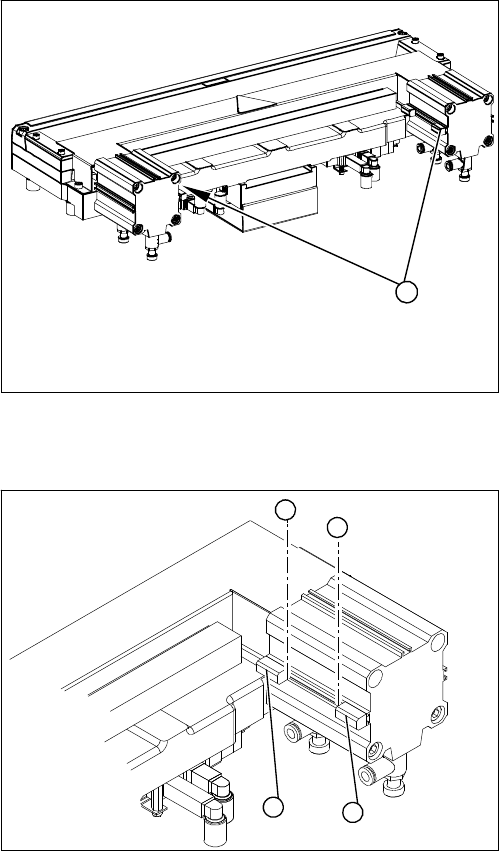

1. Je zwei Näherungsschalter am Kurzhubzylinder
► Kennzeichnen Sie mit einem Folienstift die exakte
Montageposition (3) der Näherungsschalter (1) bzw.
(2) auf dem Kurzhubzylinder.
► Lösen Sie die Befestigungsschrauben der
Näherungsschalter am Kurzhubzylinder.
► Fädeln Sie das Anschlusskabel zur Steuereinheit
aus.
► Montieren Sie die Näherungsschalter exakt in der mit
Folienstift am Kurzhubzylinder gekennzeichneten
Position (3).
► Sichern Sie die Befestigungsschrauben mit Siche-
rungslack.
► Stellen Sie die elektrischen Anschlüsse wieder her.
► Prüfen Sie die Schaltpunkte der Näherungsschalter.
Servicearbeiten
3.9.7 Messersatz tauschen Schneidgerät
Serviceanleitung SIPLACE X-Serie 227
3.9.7
3.9.7 Messersatz tauschen
Messersatz tauschen
Teile, Hilfsmittel und Werkzeug
Wählen Sie den passenden Messersatz.
Als zusätzliche Ersatzteile empfehlen wir:
▪ 2x Messerabdeckung (Schneidgerät HF) [03000553-xx] (Abdeckung für Schrauben bewegliches
Messer)
▪ 2x ISO4762-M5x35-12.9, geomet 321+VL [03057290-xx] (Schrauben für bewegliches Messer)
▪ 2x Gelenk (Schneidgerät HF) [03000518-xx]
▪ 2x DIN71412-BM6 [03036943-xx] (Schmiernippel)
Benötigte Verbrauchsmittel:
▪ Schmierfett Klüber BEM 34-132 Dose 1 kg [00374565-xx] (Identisch zu Schmierfett der
Führungswagen am Portal)
▪ Interflon Fin Grease [03020782-xx]
▪ LOCTITE 243 Schraubensicherung [00334892-xx]
Benötigte Werkzeuge:
▪ Feste Arbeitshandschuhe Leder [00091001-xx]
▪ Drehmoment-Schraubendreher ESD 1,0-5,0 Nm [03078400-xx]
▪ Drehmomentschlüssel 2,5-25Nm [00376625-xx]
▪ Bithalter für Schraubendreher TorqueVario [03078706-xx]
▪ Inbus Bit Einsatz Gr. 3-6
▪ Gabelschlüssel SW 10
▪ Fühlerlehre
▪ Pinsel
▪Tuch
▪ Zwei große Parallelzwingen und ein stabiler Tisch mit ebener Fläche zum Aufspannen des ausge-
bauten Schneidgerätes
VORSICHT
Verletzungsgefahr!
An den Messern und am Abstreifer besteht Verletzungsgefahr.
► Tragen Sie feste Schutzhandschuhe!
► Fassen Sie niemals von unten in das Schneidgerät oder von oben in den Leergurtleitkanal.
► Stellen Sie sicher, dass sich auch an den ausgebauten, neben der Maschine abgelegten
Messern niemand verletzen kann!
Maschine Schneidgerät pneuma-
tisch
Funktionsstand Messersatz
X-Serie, SX4, DX4,
X-Serie S
03066690-xx
(ohne CAN-Knoten)
-01 03009259-xx
HF-, X-Serie 03000487-xx -01 bis -03 03000501-xx
-04 bis -05 03009259-xx
X-Serie 03019941-xx
(mit Steuereinheit)
-01 03009259-xx
03052900-xx
(mit CAN-Konten)
-01 bis -02 03009259-xx
Servicearbeiten
Schneidgerät 3.9.7 Messersatz tauschen
228 Serviceanleitung SIPLACE X-Serie

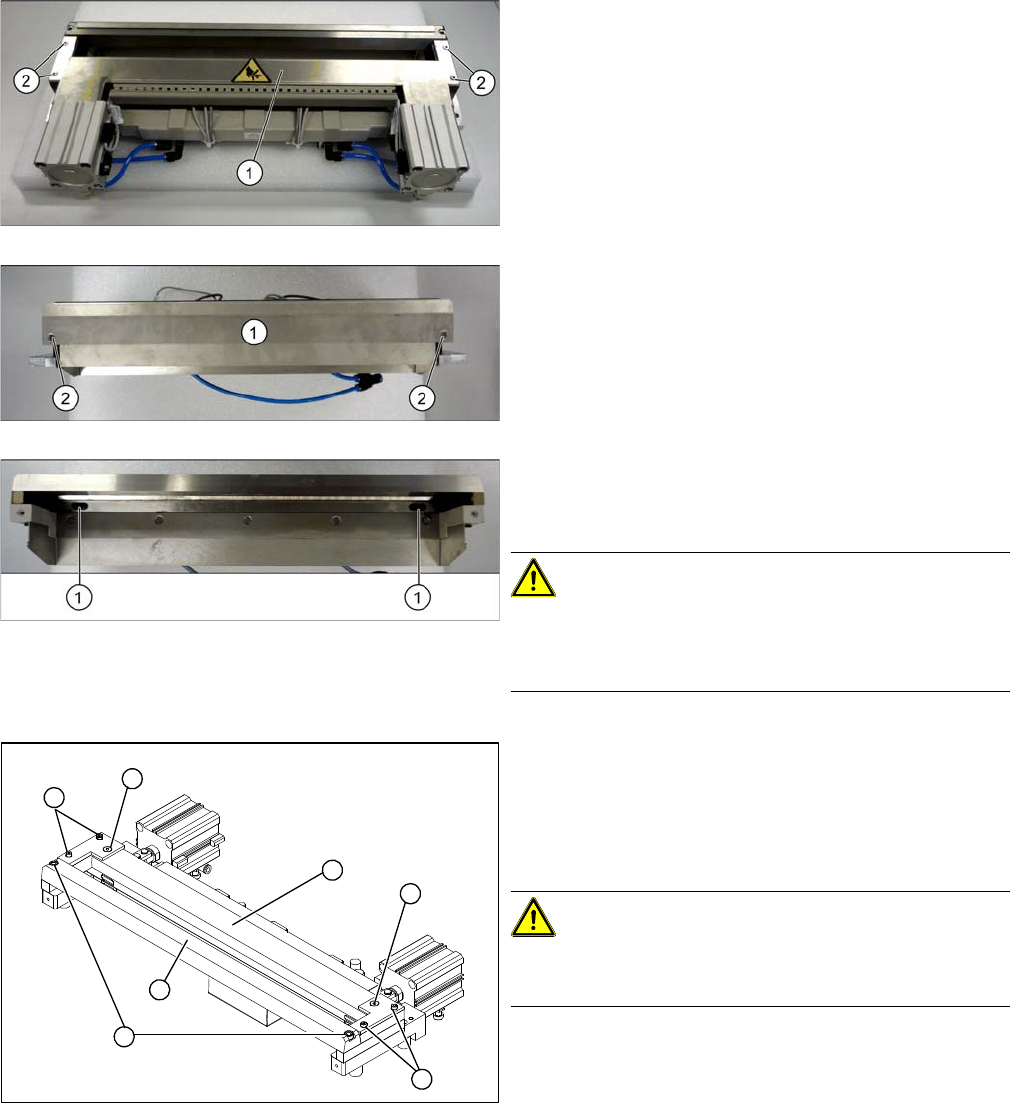

Ausbau
► Bauen Sie das Schneidgerät aus der Maschine aus.
Lesen Sie dazu den entsprechenden Abschnitt in die-
ser Anleitung.
► Lösen Sie die Befestigungsschrauben (2) des oberen
Schutzbleches (3) und nehmen Sie es ab.
► Lösen Sie die Befestigungsschrauben (2) des
Prallbleches (3) an der Rückseite des Schneidgeräts
und nehmen Sie das Prallblech ab.
► Entfernen Sie die Abdeckkappen über den
Befestigungsschrauben (1) am beweglichen Messer
und lösen Sie diese.
VORSICHT!
Verletzungsgefahr!
Es besteht Verletzungsgefahr an der Schneide der Mes-
ser.
Schneidgerät (am Beispiel X-Serie)
► Lösen Sie die beiden Befestigungsschrauben (1) des
festen Messers (2) und entfernen dieses.
► Lösen Sie die Befestigungsschrauben des rechten
und linken Abstreiferhalters (3) über dem bewegli-
chen Messer.
VORSICHT!
Nicht alle Schrauben lösen!
Die beiden Schrauben (4) dürfen nicht gelöst werden
► Entnehmen Sie die Abstreiferhalter mit dem Abstrei-
fer (5) und legen diese Einheit vorsichtig ab (Abstrei-
fer nach oben).
