Servicearbeiten 3.9.7 Messersatz tauschen Schneidgerät Serviceanleitung SIPLACE X-Serie 231 ► Legen Sie die zwei neuen Zwischenstücke (4) links und rechts neben dem beweglichen Messer ein. Die eingelaserte Nummer muss an…

100%1 / 392
Servicearbeiten
Schneidgerät 3.9.7 Messersatz tauschen
230 Serviceanleitung SIPLACE X-Serie
Vorbereitung
► Achten Sie auf richte Drehlage der Schneiden, erkennbar an der Schräge.
► Beachten Sie die Lage der Messer zueinander.
► Fetten Sie vor dem Einbau des beweglichen Messers die seitlichen Gleitflächen mit Klüber BEM 34-
132 und achten Sie dabei darauf dass die Ausfräsungen gefüllt sind. Diese werden später bei der
Instandhaltung durch die Schmieradapter nachgefüllt.
Einbau
► Halten Sie am entsprechenden Gelenk (3) mit dem Gabelschlüssel SW 10 dagegen und ziehen Sie
beide Schrauben (2) mit dem Drehmoment von 2,7-3,0 Nm fest.
► Stecken Sie die beiden Abdeckkappen auf die Befestigungsschrauben des beweglichen Messers.

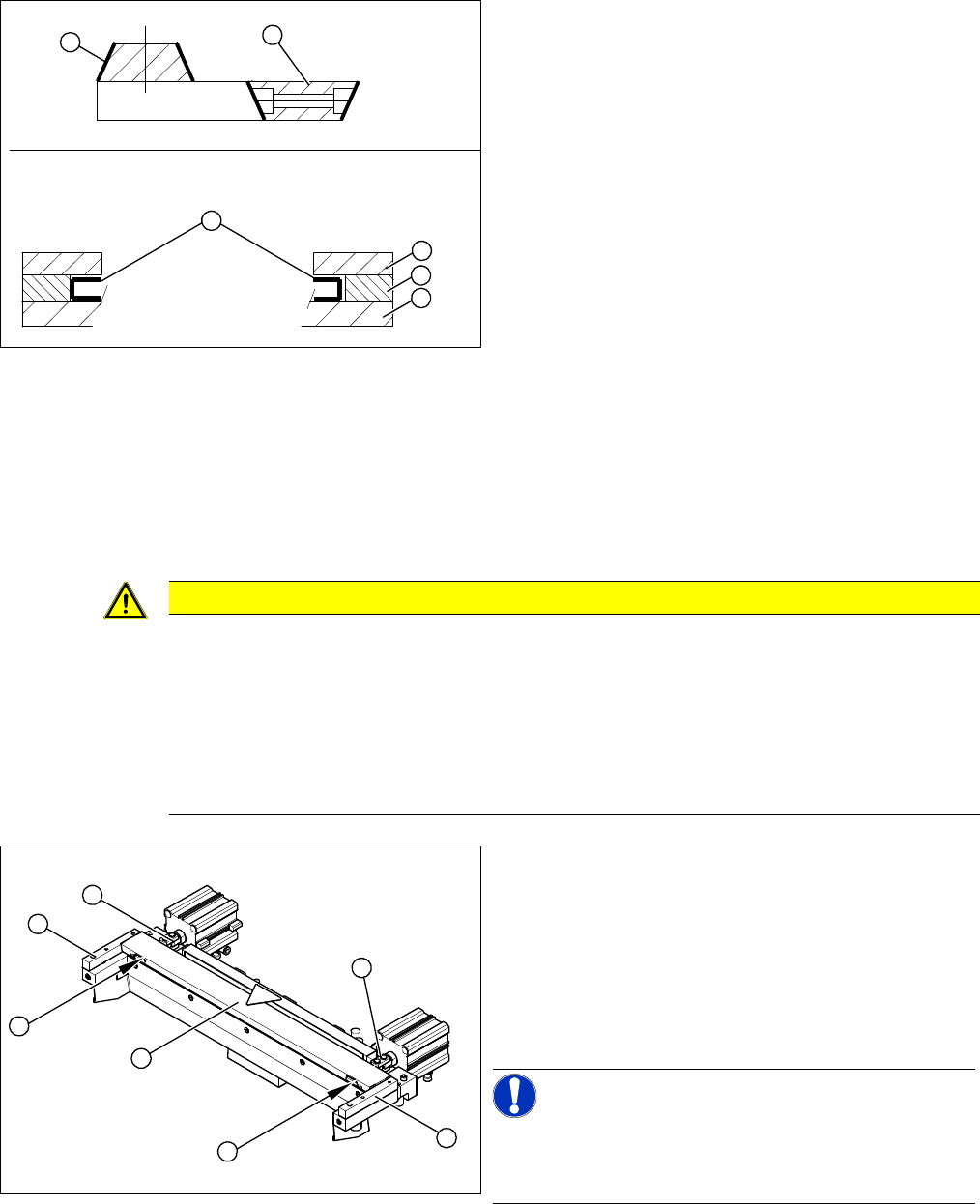

1. Festes Messer
2. Bewegliches Messer
3. Zu fettende Gleitflächen
4. Niederhalter
5. Zwischenstück
6. Auflagefläche
VORSICHT
Beachten Sie beim Einbau die entsprechenden Drehmomente:
M3: 1,0-1,3 Nm
M4: 2,7-3,0 Nm
M5: 5,5-6,0 Nm
M6: 9,5-10,2 Nm
Die Drehmomente sind abhängig vom verwendeten Schraubentyp. Verwenden Sie daher im-
mer Originalschrauben.
Schneidgerät (am Beispiel X-Serie)
► Setzen Sie das bewegliche Messer (1) lagerichtig in
das Schneidgerät ein und verschieben Sie es parallel
bis in seine ursprüngliche Einbauposition.
► Geben Sie Loctite 243 auf die beiden Schrauben M4
für die Befestigung des Gelenkes im beweglichen
Messer.
► Setzen Sie diese Schrauben (2) wieder links und
rechts in das bewegliche Messer ein.
HINWEIS!
Stellen Sie sicher, dass das Gelenk (3) ungehindert im
Langloch (= Verdrehsicherung) im beweglichen Messer
gleiten kann.
Servicearbeiten
3.9.7 Messersatz tauschen Schneidgerät
Serviceanleitung SIPLACE X-Serie 231
► Legen Sie die zwei neuen Zwischenstücke (4) links und rechts neben dem beweglichen Messer ein.
Die eingelaserte Nummer muss an der dem Messer abgewandten Seite sein.
► Fetten Sie die Kontakt-/Gleitflächen für das bewegliche Messer, exakt wie unter „Vorbereitung“ ge-
kennzeichnet.
► Setzen Sie die vorher ausgebaute Abstreifer-Einheit (3) zusammen mit den Niederhaltern wieder ein
und ziehen Sie die vier Innensechskantschrauben (4) vorerst nur locker fest.
► Schieben Sie die Zwischenstücke (mit eingelegten Fühlerlehren) auf Anschlag an das bewegliche
Messer heran. Der maximal zulässige Spalt ist 1,0 mm.
► Ziehen Sie in dieser Position die vier Schrauben (4) an den Abstreiferhalter über Kreuz fest (Dreh-
moment beachten).
► Entfernen Sie beide Einstellbleche.
► Setzen Sie das neue feste Messer (5) lagerichtig ein und schrauben Sie es fest.
VORSICHT
Zwischenstücke und Messer sind aufeinander abgestimmt!
► Verwenden Sie keine Zwischenstücke von anderen Messersätzen.
VORSICHT
Fett nur gezielt aufbringen!
Die überlappenden Schneidflächen dürfen nur mit Interflon Fin Grease [03020782-xx] gefettet
werden. Beachten Sie dazu auch die Instandhaltungsanleitung Ihrer Maschine.

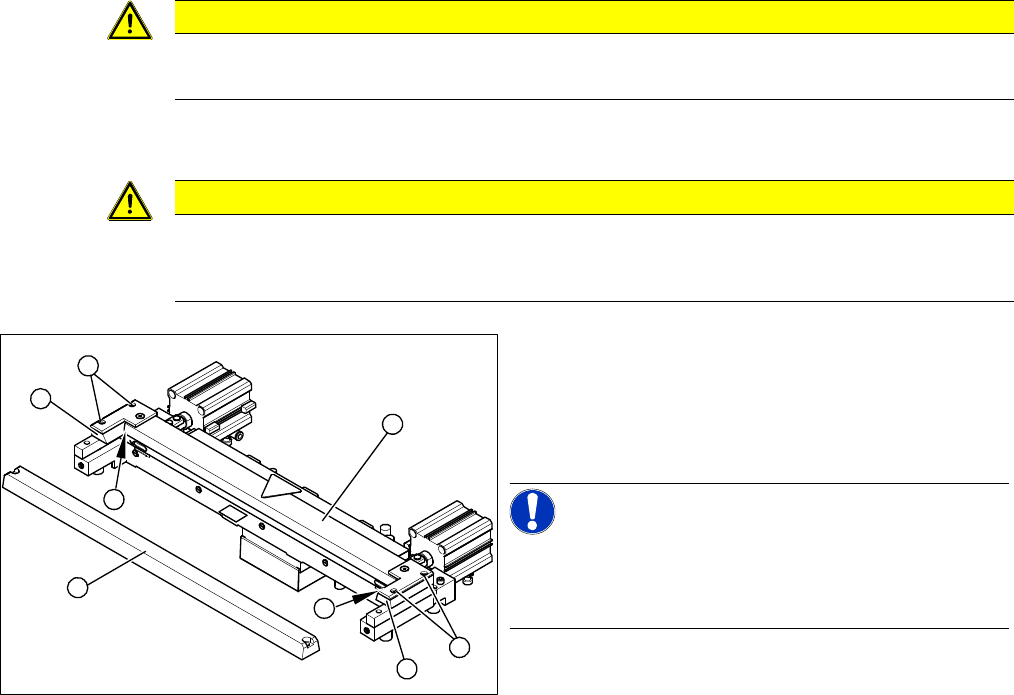

Schneidgerät (am Beispiel X-Serie)
► Legen Sie links und rechts ein Einstellblech (0,5 -
1,0 mm Dicke) zwischen Zwischenstück und Stirnsei-
te des beweglichen Messers ein (1).
► Legen Sie die vorher ausgebauten Niederhalter (2)
wieder auf die neuen Zwischenstücke.
HINWEIS!
Niederhalter
Die Niederhalter Stand 03 sind auf das Schneidgerät
Stand -04 (= mit Abstreifer) abgestimmt.
Servicearbeiten
Schneidgerät 3.9.7 Messersatz tauschen
232 Serviceanleitung SIPLACE X-Serie
Abschließende Arbeiten
Wenn der Spalt in Ordnung ist:
► Montieren Sie das Prallblech und das Abdeckblech. Achten Sie dabei auf die Parallelität der Kanten.
► Entfernen Sie die Schraubzwingen vom Schneidgerät bzw. bauen Sie das Schneidgerät von der
Montageplatte ab.
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
3.9.2 Schneidgerät [03052900-xx] am BE-Einzug X-Serie tauschen [ ➙ 218]

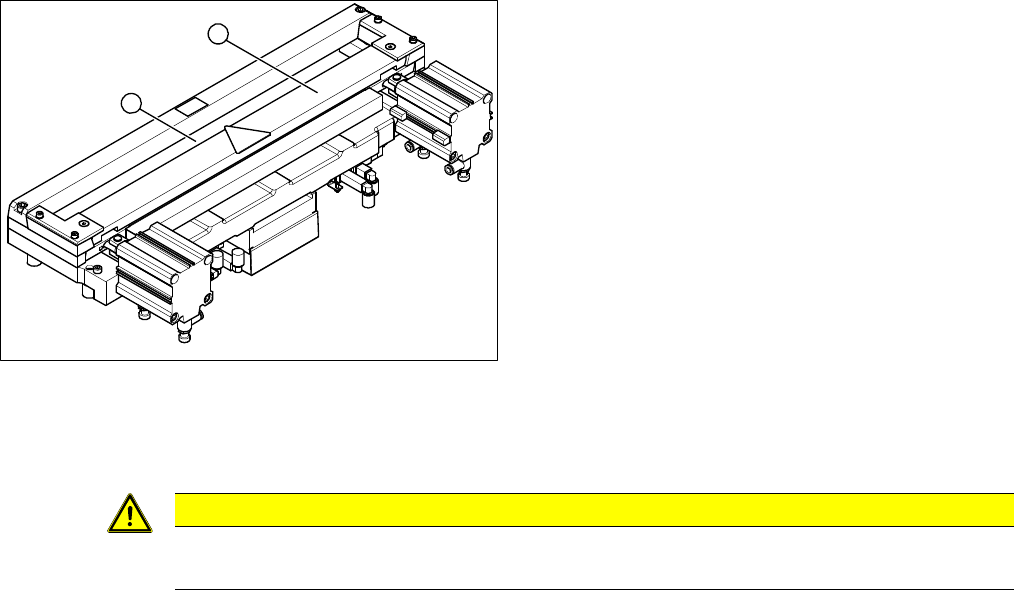

Schneidgerät (am Beispiel X-Serie)
► Prüfen Sie mittels Fühlerlehre auf der gesamten
Länge und Breite des Messers den Spalt zwischen
Abstreifer (1) und beweglichem Messer (2).
⇨ Die 0,05 mm-Fühlerlehre muss durchzuziehen
sein.
⇨ Die 0,25 mm-Fühlerlehre darf nicht durchzuziehen
sein.
Ist der Spalt nicht in Ordnung, so prüfen Sie:
▪ Wurde ein falscher Niederhalter (mit Erzeugnisstand
< 03) eingebaut ?
▪ Die Niederhalter sind auf das Schneidgerät Stand -04
(= mit Abstreifer) abgestimmt !
▪ Wurde das Messer, der Abstreifer, etc., vor dem Ein-
bau nicht gereinigt ?
VORSICHT
Kabelführung überprüfen!
Kabel und Schläuche dürfen nicht gequetscht oder auf Zug beansprucht werden.
