Servicearbeiten BE-Wagen X-Serie 3.10.2 Verriegelungsklinke tauschen [03069205-xx] 234 Serviceanleitung SIPLACE X-Serie 3.10.2 3 . 1 0 . 2 V e r r ie g e lu n g s k lin k e t a u s c h e n [ 0 3 0 6 9 2 0 5 - x x ] Verri…
Servicearbeiten
3.10.1 Bock-/Lenkrolle tauschen [00341918-xx] BE-Wagen X-Serie
Serviceanleitung SIPLACE X-Serie 233
3.10
3.10 BE-Wagen X-Serie
BE-Wagen X-Serie
3.10.1
3.10.1 Bock-/Lenkrolle tauschen [00341918-xx]
Bock-/Lenkrolle tauschen [00341918-xx]
Teile, Hilfsmittel und Werkzeug
▪ Bockrolle [00341918-xx] oder
Lenkrolle [03004958-xx]
▪Zweite Person
Ein-/Ausbau
VORSICHT!
Schweres Maschinenteil!
Für den Ausbau der Bock-/ Lenkrollen muss der BE-Wa-
gen auf die Seite gelegt werden. Hierfür werden zwei
Personen benötigt, da der BE-Wagen sehr schwer ist.

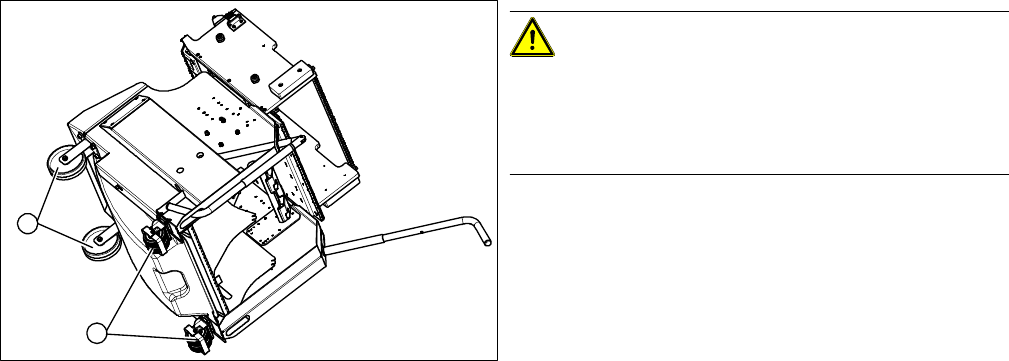

► Fahren Sie den BE-Wagen aus der Maschine.
► Legen Sie den BE-Wagen seitlich auf eine geeigne-
ten Unterlage.
► Lösen Sie die Befestigungsschrauben der auszutau-
schenden Bockrolle (1) bzw. der Lenkrolle (2).
► Setzen Sie die neue Bock- bzw. Lenkrollerolle ein.
► Stellen Sie den BE-Wagen wieder auf die Rollen.
1
2
Servicearbeiten
BE-Wagen X-Serie 3.10.2 Verriegelungsklinke tauschen [03069205-xx]
234 Serviceanleitung SIPLACE X-Serie
3.10.2
3.10.2 Verriegelungsklinke tauschen [03069205-xx]
Verriegelungsklinke tauschen [03069205-xx]
Teile, Hilfsmittel und Werkzeug
▪ Verriegelungsklinke einzeln [03069205-xx]
▪ Zugfeder [03010352-xx]
▪ Abdeckblech Verriegelungsleiste [03077142-xx]
Übersicht
Aus-/Einbau
► Entnehmen Sie den Gurtabfallbehälter (1) und entleeren ihn.
► Setzen Sie den Gurtabfallbehälter wieder ein. Dadurch können Sie keine herabfallenden Teile ver-
lieren.
► Lösen Sie die Befestigungsschrauben der Abdeckblech-Verriegelungsleiste [03077142-xx] (2). Ver-
wenden Sie dazu einen geeigneten Kreuzschlitz-Schraubendreher, um die Schrauben nicht zu
beschädigen.
HINWEIS
BE-Wagen X/SX-Serie
Für BE-Wagen der SX- und X-Serie (S) wird pro Fördererspur eine Verriegelungsklinke
benötigt.
► X-Serie (S), SX4: Fördererverriegelung [03023777-xx] mit 40 Verriegelungsklinken
(1x je BE-Wagen X-Serie (S)/SX4)
► Fördererverriegelung [03057284-xx] mit 30 Verriegelungsklinken
(1x je 30-Spur-, 2x je 60-Spur-BE-Wagen SX1/SX2)
⇨ Die Förderverriegelung kann auch komplett vom BE-Wagen demontiert und getauscht
werden.

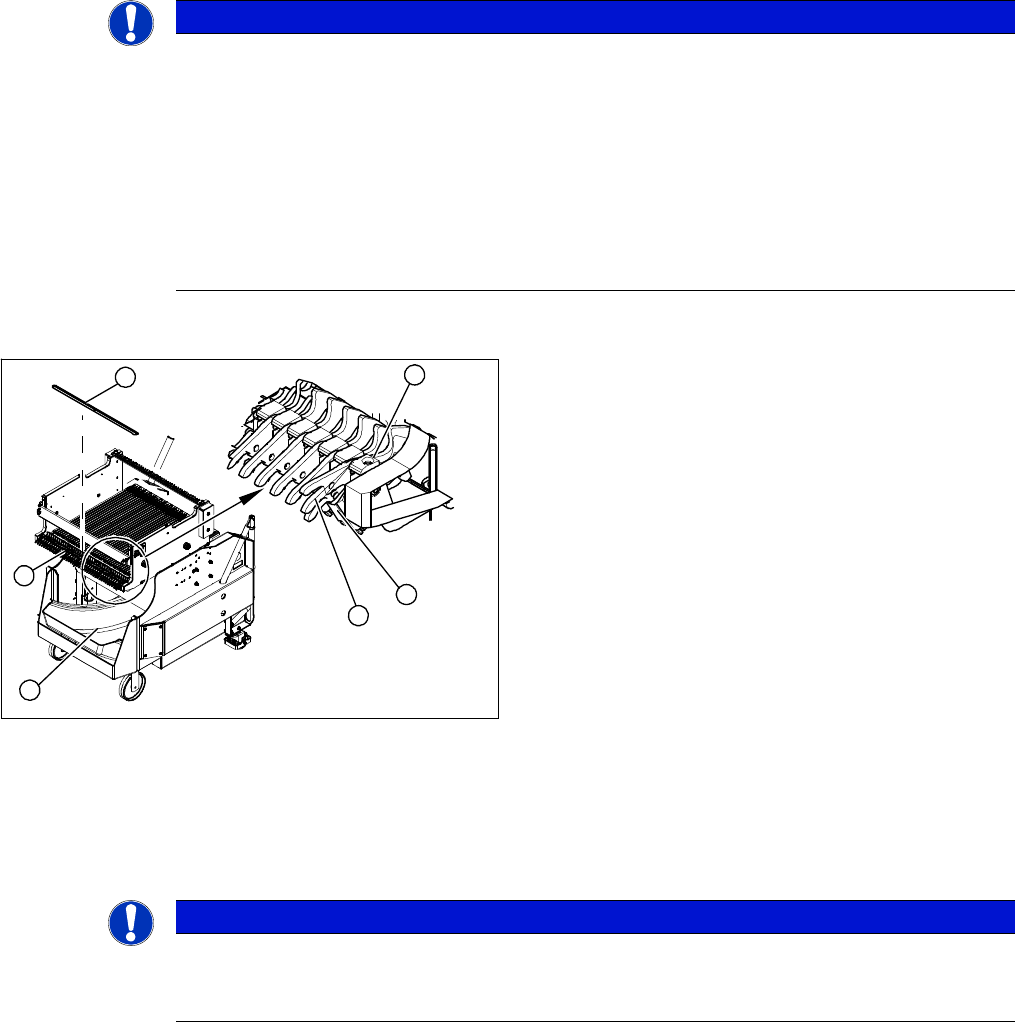

1. Abfallbehälter
2. Abdeckung
3. Lage der Förderer-Verriegelung komplett
4. Verriegelungsklinke
5. Zugfeder
6. Andruckplatte
4
6
5
1
3
2
HINWEIS
Gurtabfallbehälter
Sie können den Gurtabfallbehälter als Ablage für die Einzelteile (Zugfedern, Verriegelungsklin-
ken etc.) verwenden.
Servicearbeiten
3.10.3 Führungsprofil/Einführung Förderer tauschen BE-Wagen X-Serie
Serviceanleitung SIPLACE X-Serie 235
► Achten Sie beim Zusammenbau auf die Lage der Andruckplatten (4). Diese sind nicht symmetrisch
und halten in einer bestimmten Stellung die Welle nicht richtig.
► Stellen Sie sicher, dass beim festziehen der Befestigungsschrauben (3) die Andruckplatten (4) nicht
quer stehen und die Verriegelungsklinken verklemmen.
► Hängen Sie die Zugfedern (1) ein.
► Montieren Sie die Abdeckung.
3.10.3
3.10.3 Führungsprofil/Einführung Förderer tauschen
Führungsprofil/Einführung Förderer tauschen
Teile, Hilfsmittel und Werkzeug
▪ Führungsprofil [03002898-xx]
oder
Einführung Förderer [03039368-xx]
Übersicht

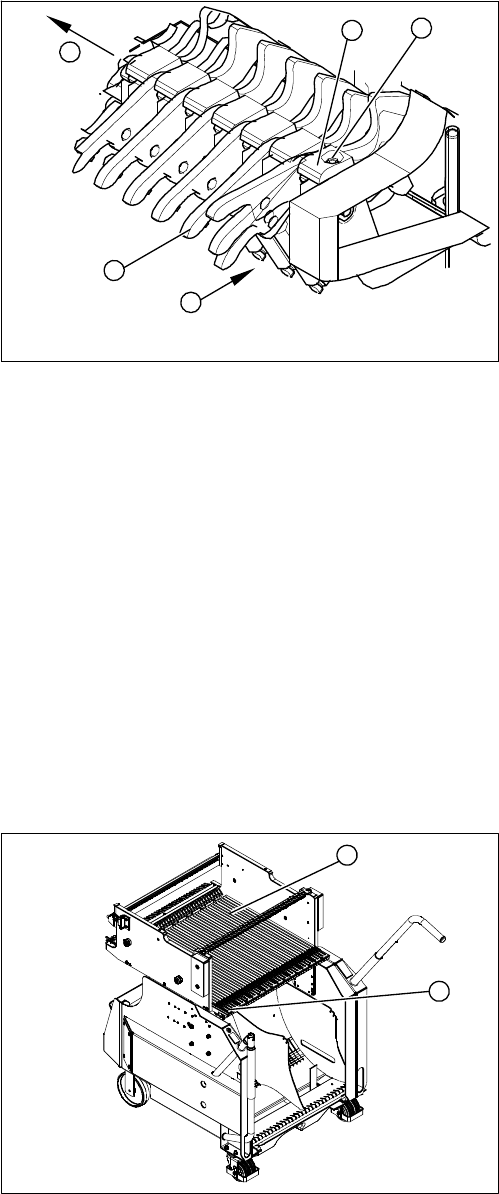

► Hängen Sie alle Zugfedern (1) an den Verriegelungs-
klinken (2) aus.
► Lösen Sie die Befestigungsschrauben (3) aller
Andruckplatten (4).
► Ziehen Sie die Verriegelungsklinken mit der Welle (5)
heraus.
► Die Verriegelungsklinken können nun von der Welle
geschoben werden.
► Schieben Sie die Verriegelungsklinken inkl. der neu-
en Verriegelungsklinke auf die Welle.
► Montieren Sie die Verriegelungsklinken mit der Wel-
le.
4
5
1
3
2
1. Führungsprofil kurz
2. Einführung Förderer
Die Führungsprofile sind jeweils mit einer Schraube von
oben befestigt.
Die Einführung der Förderer sind jeweils mit drei Schrau-
ben von unten befestigt.
1
2
