Servicearbeiten 3.10.5 Einführung Förderer t auschen [03002898-xx] BE-Wagen X-Serie Serviceanleitung SIPLACE X-Serie 237 3.10.5 3 . 1 0 . 5 E in f ü h r u n g F ö r d e r e r t a u s c h e n [ 0 3 0 0 2 8 9 8 - x x ] Ein…
Servicearbeiten
BE-Wagen X-Serie 3.10.4 Zentrierhülsen tauschen [03009987-xx]
236 Serviceanleitung SIPLACE X-Serie
3.10.4
3.10.4 Zentrierhülsen tauschen [03009987-xx]
Zentrierhülsen tauschen [03009987-xx]
Teile, Hilfsmittel und Werkzeug
▪ Zentrierhülse [03009987-xx]
▪ Loctite 243 [00334892-xx]
Übersicht
Ausbau
► Lösen Sie die Befestigungsschraube der Zentrierhülse und nehmen Sie die Zentrierhülse ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
HINWEIS
Alle Hülsen tauschen
Es wird empfohlen immer alle Hülsen eines BE-Tisches gleichzeitig zu tauschen.
1. Zentrierhülsen (vier pro Tisch)
VORSICHT
Einbauhinweise
► Sichern Sie die Schrauben mit Loctite 243.
Servicearbeiten
3.10.5 Einführung Förderer tauschen [03002898-xx] BE-Wagen X-Serie
Serviceanleitung SIPLACE X-Serie 237
3.10.5
3.10.5 Einführung Förderer tauschen [03002898-xx]
Einführung Förderer tauschen [03002898-xx]
Teile, Hilfsmittel und Werkzeug
Wählen Sie die passende Einführung Förderer:
Ausbau
► Fahren Sie den BE-Wagen aus der Maschine.
► Lösen Sie die Befestigungsschraube des Führungsprofils und nehmen Sie das Führungsprofil ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Einführung Förderer [03002898-xx]
Passend für:
▪ BE-Wagen X-Serie
▪ BE-Wagen SX1/SX2 (30 oder 60 Spuren)
▪ Manueller Tisch X-Serie S
Einführung Förderer [03085635-xx]
Passend für:
▪ Manueller Tisch DX-Serie
VORSICHT
Einbauhinweise
► Achten Sie darauf, dass die Einführung mit der dahinter liegenden Führung übereinstimmt.
Die Zuführmodule müssen sich ohne Störkante in den Förderer-Stellplatz schieben lassen.
Servicearbeiten
BE-Wagen X-Serie 3.10.6 Betätiger/Schutzwinkel tauschen
238 Serviceanleitung SIPLACE X-Serie
3.10.6
3.10.6 Betätiger/Schutzwinkel tauschen
Betätiger/Schutzwinkel tauschen
Teile, Hilfsmittel und Werkzeug
▪ Torx-Schlüssel T20 mit Bohrung (für Schraube ISO 7380-TX mit Pin - M4)
▪ Betätiger AZ335 Schmersal [03013488-xx]
▪ Schutzwinkel: Halter und Schutz für Betätiger [03095447-xx]

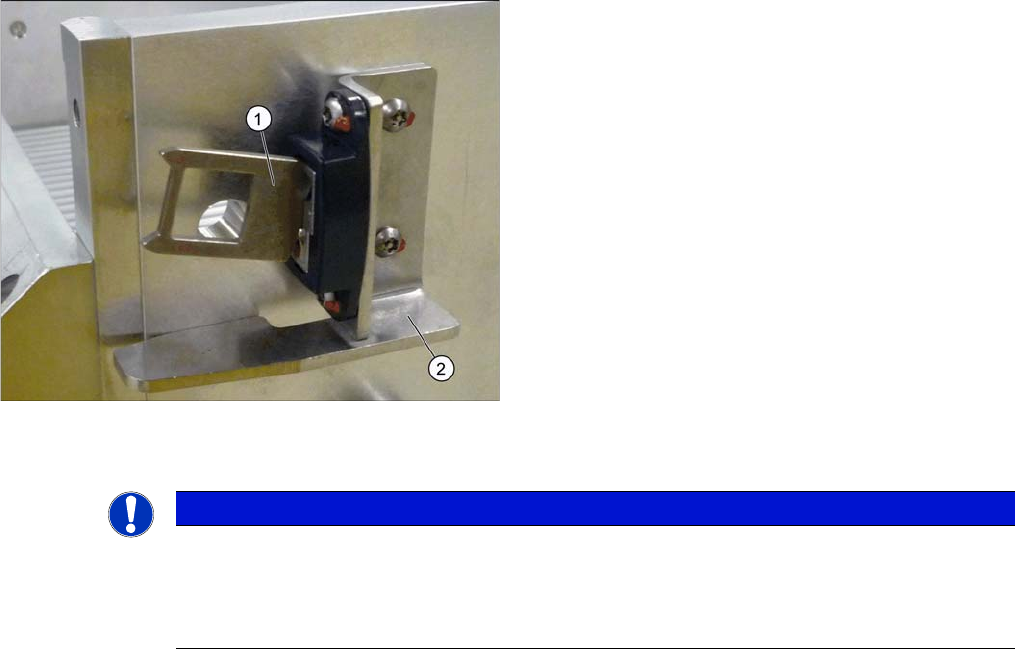

Übersicht
Einbau
1. Betätiger
2. Schutzwinkel
HINWEIS
Einbauhinweise
► Ziehen Sie die Befestigungsschrauben des Betätigers am Schutzwinkel mit einem maxima-
len Drehmoment von 200 Ncm fest.
► Stellen Sie den Betätiger ein (siehe "5.5.1 Betätiger am BE-Wagen einstellen" [ ➙ 354]).
